Тепловий розрахунок поверхні нагрівального приладу.
9.1.
Теплова потужність,
,
кВт, опалювального приладу повинна
визначатися по формулі:
, (17)
де
- тепловий потік, кВт, від трубопроводів,
відкрито прокладених в приміщенні, для
якого розраховується опалювальний
прилад:
-
коефіцієнт, що враховує установку РТК.
Теплова потужність опалювального
приладу з РТК розраховується при значенні
,
за відсутності РТК
.
9.2.
Кількість n
модулів (секцій, дециметрових ділянок)
опалювального приладу, встановленого
відкрито в приміщенні з тепловими
втратами
,
кВт, слід визначати по формулі:

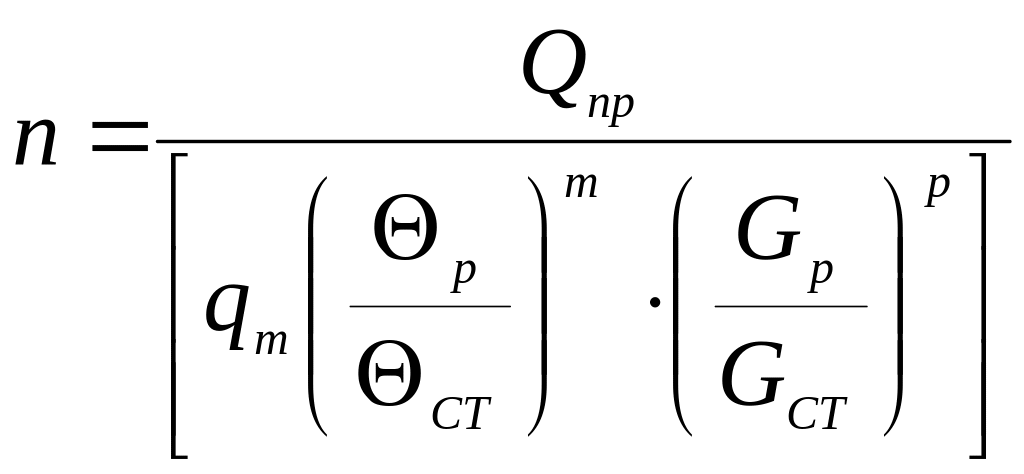

, (18)
де
- номінальний тепловий потік, кВт, одного
модуля опалювального приладу при
стандартних для цього приладу значеннях
і
,
указуваних в каталозі;
,
- розрахунковий і стандартний температурний
натиски, °С, на поверхні опалювального
приладу, рівні півсумі температур води
на вході в опалювальний прилад і на
виході з нього за вирахуванням температури
приміщення;
,
- розрахункова і стандартна витрати
води через опалювальний прилад;
m, р - показники ступеня, величини яких указуються в каталогах.
9.3. Розрахунковий температурний натиск ,°С на опалювальному приладі двотрубної системи опалювання повинен визначатися з урахуванням охолодження води у відкрито прокладених транзитних подаючих трубопроводах по формулі:

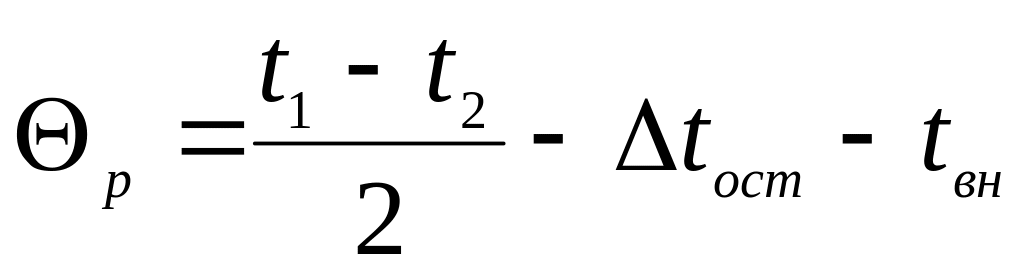

, (19)
де
,
- розрахункові температури води, °С, в
подаючому і в зворотному трубопроводах
системи опалювання;
-
розрахункова температура, °С, внутрішнього
повітря;
-
остивання води в подаючому трубопроводі,
°С, яке повинно визначатися по формулі:
, (20)
де - коефіцієнт теплопередачі, Вт/(м2·°С), через поверхню відкрито прокладеного трубопроводу, що приймається рівним 11 для вертикальних і 13 для горизонтальних трубопроводів;
-
коефіцієнт, що враховує зміну теплового
потоку через поверхню трубопроводу при
прихованій прокладці в шарі утеплювача
або бетону, а також в тепловій ізоляції;
,
- зовнішній діаметр і довжина, м, транзитних
ділянок трубопроводу, що подає теплоносій
до опалювального приладу, що розраховується;
с - питома теплоємність води, рівна 4,187 кДж/(кг·°С);
-
витрата води, кг/с, на транзитній ділянці.
Для відкрито прокладеного стояка діаметром умовного проходу 20 мм двотрубної системи опалювання з розрахунковими температурами теплоносія 90 - 70°С при висоті поверху 3 м і одностороннім підключенням радіаторів середньою тепловою потужністю 1 кВт величину рекомендується приймати за даними табл. 13, рахуючи поверхи від подаючої магістралі.
9.4. Розрахунковий температурний натиск ,°С на опалювальному приладі однотрубної системи опалювання повинен визначатися по формулі:

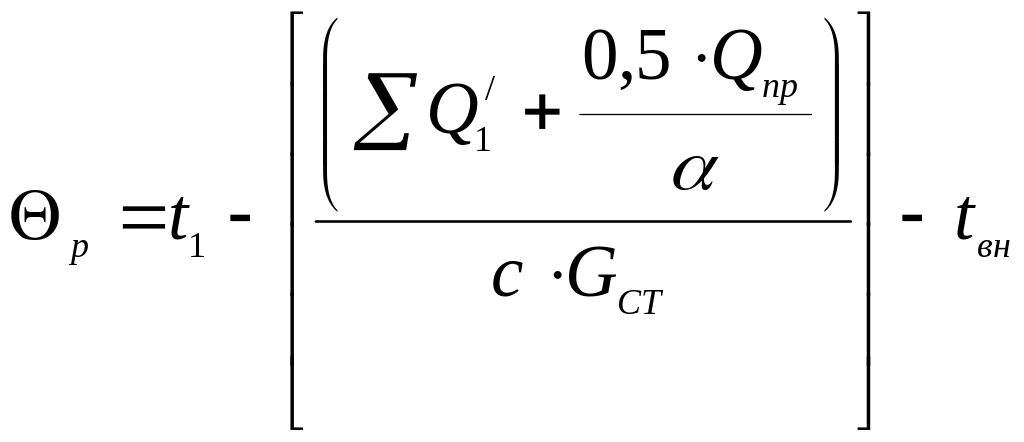

, (21)
де t1 - розрахункова температура, °С, в подаючому трубопроводі системи опалювання;
-
сума тепловтрат, кВт, приміщень, які
гріються опалювальними приладами, які
встановлені на однотрубній гілці
(стоякі) до розрахункового приладу;
- теплова потужність, кВт, опалювального приладу, що розраховується;
-
витрата води,
,
в однотрубному стояку (гілки);
α - коефіцієнт затікання, який при установці повнопрохідних кульових кранів на підведеннях до радіаторів рекомендується приймати по додатку 6;
- розрахункова температура, °С, внутрішнього повітря.
Таблиця 13
