3.13.3. Устрій автоматичного комбінованого балансувального клапана ab-qm.
Рис. 15 Устрій клапана AB-QM

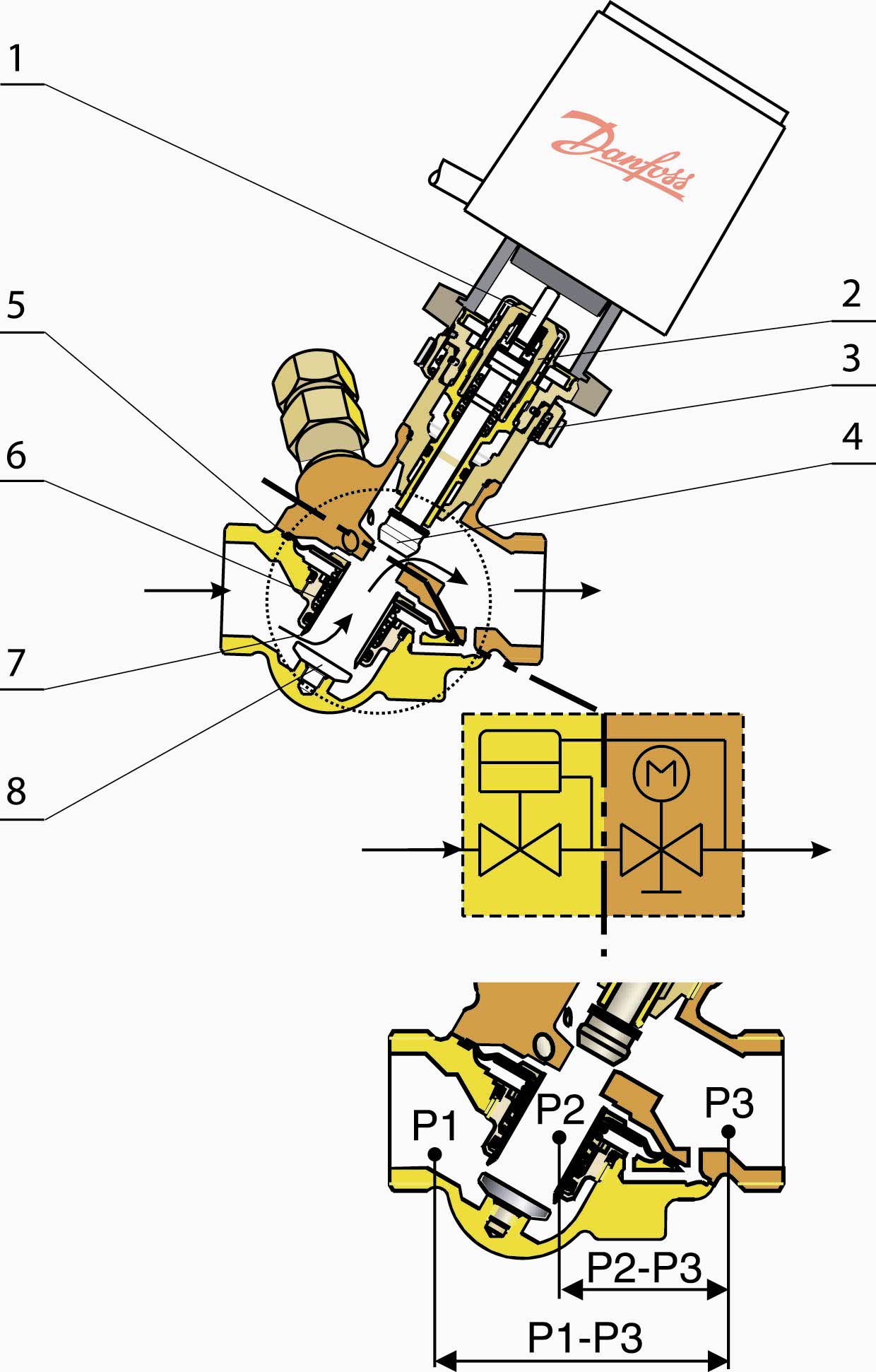

1 – шток регулюючого клапана; 2 – сальниковий ущільнювач штока клапана; 3 – шкала настроювання; 4 – конус регулюючого клапана; 5 – мембрана; 6 – робоча пружина; 7 – циліндр регулятора перепаду тиску; 8 – сідло регулятора перепаду тиску.
Клапан АВ-QM складається із двох частин:
регулятора перепаду тисків,
регулювального клапана.
1. Регулятор перепаду тисків.
Для підтримки постійного перепаду тисків на конусі регулювального клапана (4), різниця тисків (Р2 - Р3) передається на мембранний елемент (5) і компенсується силою стиску пружини. Щораз, коли перепад тисків на конусі регулювального клапана починає змінюватися, регулюючий циліндр під впливом мембрани міняє своє положення, зберігаючи перепад тисків на постійному рівні.
2. Регулювальний клапан.
Регулювальний клапан має лінійну характеристику регулювання. Взаємодія штока регулювального клапана й мембранного елемента забезпечує роботу клапана АВ-QM як обмежник витрати. Значення витрати на шкалі клапана, дані в відсотках від максимальної величини (зазначені на блоці сальника). За рахунок підтримки постійного перепаду тисків на регулюючому конусі клапана зусилля приводу для його переміщення буде незначним. Це дозволяє використовувати електроприводи з невеликим приводним зусиллям.
3.13.4. Принцип дії AB-QM.
Клапан АВ-QM – регулювальний клапан з вбудованим регулятором перепаду тисків. Регулятор перепаду тисків підтримує постійний тиск на регулювальному клапані незалежно від зміни параметрів у системі. Завдяки такої конструкції клапан забезпечує стабільність регулювання у всьому діапазоні роботи системи.
3.14. Ручний балансувальний клапан типу USV-I.
3.14.1. Виробник.
“Danfoss A/S”, Данія.
3.14.2. Призначення виробу.
USV-I призначений для розподілу розрахункових витрат теплоносія між стояками системи водяного опалення будинку. USV-I поєднує функції клапана змінного гідравлічного опору, що перенастроюється вручну, і запірного клапана. USV-I обмежує максимальні витрати теплоносія через стояк. Встановлений на клапан USV-I дренажний комплект і спеціальний вимірювальний ніпель дають можливість виміряти перепад тиску на клапані, а також стояку й визначити витрати теплоносія.
Рис. 16. Ручний балансувальний клапан типу USV-I

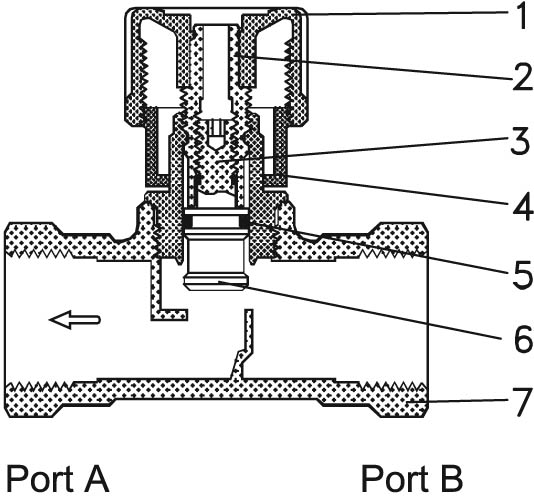

1 - запірна рукоятка; 2 - запірний шток; 3 - шпиндель настроювання; 4 - шкала; 5 - ущільнююче кільце; 6 - конус клапана; 7 - корпус клапана.
USV-I (рис. 16) має подвійний шпиндель, що дозволяє обмежувати максимальні витрати теплоносія через клапан (стояк) і відключати стояк системи опалення від магістральних трубопроводів.
3.15. Автоматичний балансувальний клапан asv-pv і запірно-вимірювальний клапан asv-m.
3.15.1. Виробник.
“Danfoss A/S”, Данія.
3.15.2. Призначення виробу.
Автоматичний балансувальний клапан ASV-PV - регулятор перепаду тиску прямої дії (рис. 17).
ASV-PV призначений для застосування разом із запірно-вимірювальним клапаном ASV-M (рис. 18) у двотрубних системах водяного опалення, де радіаторні регулювальні клапани мають пристрій попереднього настроювання їхньої пропускної здатності.
Клапан ASV-PV установлюється на зворотному стояку, а клапан ASV-M – на подаючому стояку. ASV-PV забезпечує постійну стандартну різницю тисків у подаючому й зворотному стояках системи в діапазоні від 0,05 до 0,25 бар (від 5 до 25 кПа). Заводське настроювання регулятора 0,1 бар (10 кПа).
Запірно-вимірювальний клапан ASV-M призначений насамперед для підключення імпульсної трубки балансувального клапана до подаючого стояка. Клапани ASV-PV і ASV-M також дозволяють відключити стояк від розподільних магістралей і спустити з нього воду через дренажний кран, змонтований на корпусі ASV-PV.
