3.5. Ротаметр.
3.5.1. Призначення виробу.
Ротаметр — прилад для визначення об‘ємних витрат газу або рідини в одиницю часу.
3.5.2. Устрій і принцип роботи ротаметра.
Ротаметр складається з конічної трубки, що розходиться вверх, усередині якої переміщається поплавок-індикатор (рис. 5). Потік рідини або газу, який вимірюється, проходить через трубку знизу вверх і піднімає поплавок. Чим вище поплавок, тим більше площа довкола нього, через яку може текти потік. Піднявшись настільки, що сила ваги урівноважує піднімальну силу з боку потоку, поплавок зупиняється. Таким чином, кожному положенню поплавка відповідає певна витрата - визначення цієї відповідності називається градуювання (калібрування).
Трубки ротаметрів можуть бути скляними (розраховані на тиск до 2,5 МПа) і металевими (до 70 МПа). Поплавки залежно від властивостей рідини або газу виготовляють із різних металів або пластмас.

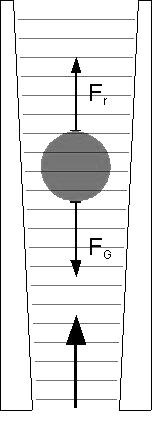

Рис. 5. Ротаметр.
Достоїнства ротаметрів:
Порівняно простий і тому надійний пристрій;
Для виготовлення не потрібні складні технології або дорогі матеріали, що забезпечує широке поширення ротаметрів.
Недоліки:
Ротаметр повинен розташовуватися вертикально;
Висота підйому поплавка-індикатора залежить від щільності й, у загальному випадку, в'язкості речовини, що протікає;
Показання ротаметра звичайно зчитуються оператором візуально, що ускладнює використання ротаметрів в автоматизованих системах;
У ротаметрах з оптичним зчитуванням положення поплавця речовина, що протікає, повинна бути прозорою.
3.6. Перепускний клапан (AVDO).
3.6.1. Виробник.
“Danfoss A/S”, Данія.
3.6.2. Призначення виробу.
Перепускний клапан типу AVDO (рис. 6) - пружинний регулятор тиску, призначений для встановлення на обвідній лінії циркуляційних насосів або на перемичці між подаючим і зворотним трубопроводами невеликої регульованої системи теплоспоживання з метою забезпечення роботи насоса або місцевих генераторів тепла у стабільному режимі й виключення шумоутворення.
3.6.3. Устрій пропускного клапана AVDO.

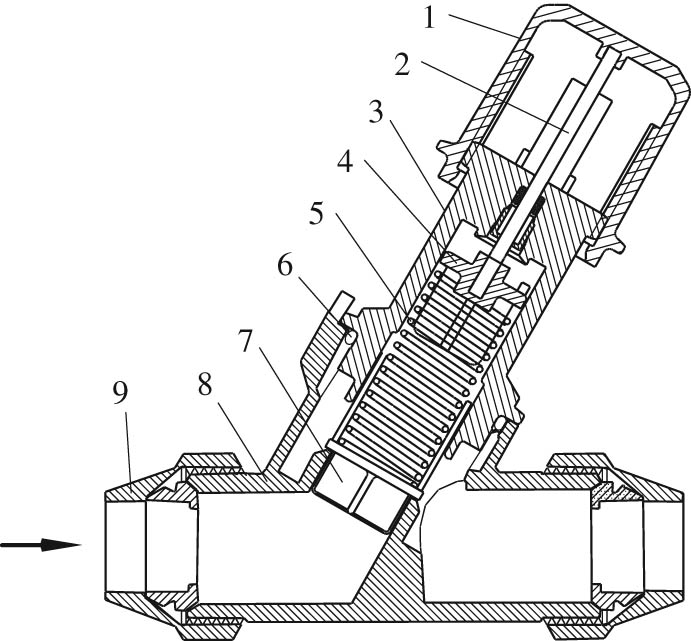

Рис. 6. Перепускний клапан типу AVDO
1 – рукоятка для настроювання; 2 – шток настройки клапана; 3 – кришка; 4 – напрямна пружини; 5 – пружина; 6 – ущільнююче кільце; 7 – затвор клапана; 8 – корпус; 9 – зажимний фітинг.
3.7. Ручний балансувальний клапан типу MSV-C для трубопроводів ДУ = 15 - 50 мм.
3.7.1. Виробник.
“Danfoss A/S”, Данія.
3.7.2. Призначення виробу.
Ручний балансувальний клапан типу MSV-C призначений для монтажного налагодження трубопровідних систем (рис. 7).
3.7.3. Устрій ручного балансувального клапана типу MSV-С.

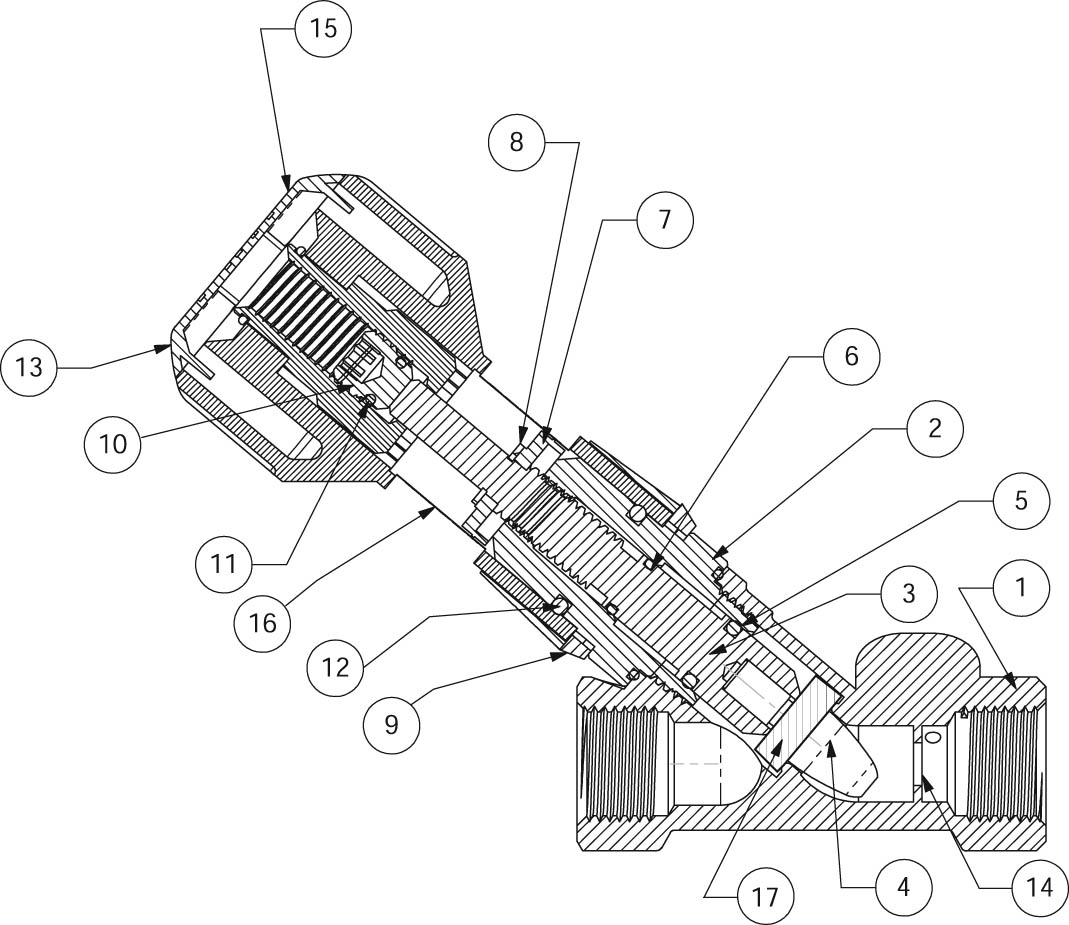

Рис. 7. Ручний балансувальний клапан MSV-C
1 - корпус; 2 - кришка; 3 - шпиндель; 4 - конус клапана; 5, 6 - ущільнююче кільце; 7 - укажчик положення; 8 - стопорне кільце; 9 – шкала тонкого настроювання; 10 - блокувальний гвинт настройки; 11 - маховичок; 12 - шпилька; 13- кришка з інформацією про характеристики клапана; 14- вимірювальна діафрагма; 15- етикетка; 16 – цифрова шкала; 17 – затвор клапана.
Клапан характеризується наступними особливостями:
постачається вбудованою вимірювальною діафрагмою;
має два голчастих вимірювальних ніпелі;
виконує функцію запірної арматури;
шкала настроювання клапан помітна з будь-якого положення;
поточне настроювання може бути зафіксоване;
точність виміру становить ±5%;
внутрішнє різьба;
характеристики клапана внесені в прилад PFM-3000.
