А) схема измерения с тангенциальным наконечником; б) схема измерения с шариковым наконечником; 1 - наконечник биениемера; 2 - индикатор; 3 - пружина растяжения
При контроле конусным наконечником выявляются лишь радиальные погрешности обработки, если угол при вершине конуса равен двойному углу профиля исходного контура. Отечественные биениемеры снабжены набором наконечников для контроля зубчатых колес разных модулей. Все наконечники имеют форму наружного конуса с углом при вершине 40°.
При контроле шариковым наконечником, кроме радиальных погрешностей обработки, выявляются еще и тангенциальные погрешности, определение которых данными методическими указаниями не предусматривается.
ОПИСАНИЕ КОНСТРУКЦИИ ПРИБОРА

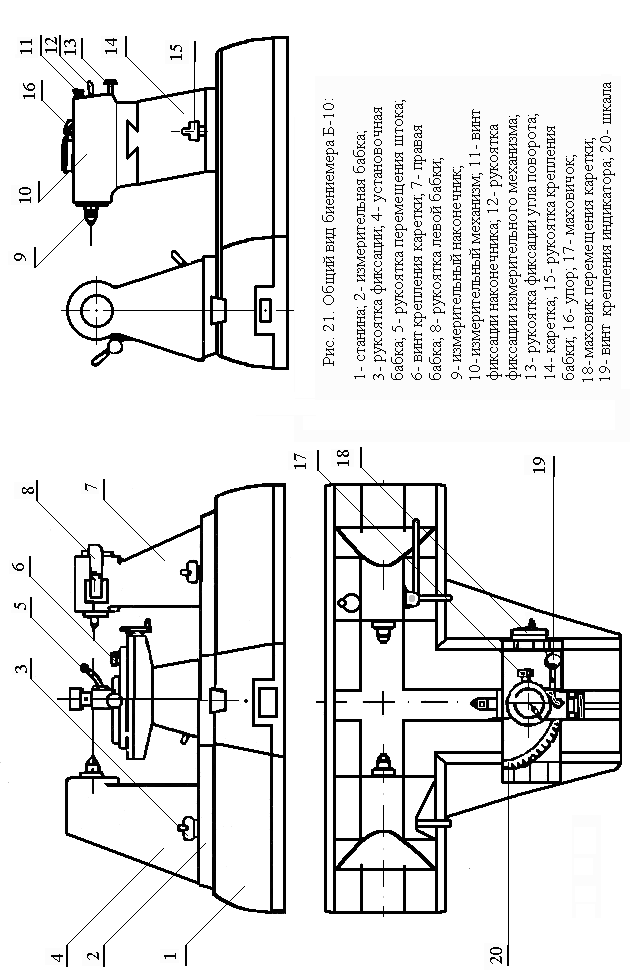

На станине (1) прибора (рис. 3) имеются взаимно перпендикулярные направляющие для измерительной (2) и установочных (4) и (7) бабок. В установочных бабках расположены центры для установки измеряемого колеса. Центр левой бабки (4) неподвижен, а центр правой бабки (7) может отводиться рукояткой (8) и возвращаться в исходное положение под действием пружины, скрытой в корпусе бабки. Положение бабок (4) и (7) на станине фиксируется рукоятками (3).
Измерительная бабка (2) несет на себе каретку (14) с измерительным механизмом (10). Перемещение бабки (2) по станине производится вручную, а ее крепление - рукояткой (15).
При вращении маховика (18) каретка (14) может перемещаться относительно измерительной бабки (2) параллельно оси центров прибора. Крепится каретка (14) винтом (6).
В корпусе измерительного механизма (10) расположен подвижный шток с цанговым зажимом для закрепления измерительного наконечника (9) и с упором (16) для индикатора. Перемещение штока осуществляется поворотом рукоятки (5) на себя. Для закрепления измерительного наконечника (9) в крайнем отведенном положении рукоятки (5) поворачивается на себя до отказа и поворотом винта (11) фиксируется в таком положении. При вращении маховичка (17) измерительный механизм (10) может перемещаться в направлении движения измерительного наконечника (9). Фиксация измерительного механизма (10) относительно каретки (14) производится рукояткой (12).
Для измерения радиального биения конических зубчатых колес измерительный механизм (10) имеет возможность поворачиваться на необходимый угол вокруг вертикальной оси. Установка механизма (10) ведется по шкале (20). После установки необходимого угла поворота измерительный механизм (10) крепится рукояткой (13).
Заключение.
В ходе данной курсовой работы я закрепил теоретические знания по дисциплине в целом, приобрел практические навыки по расчету и выбору посадок типовых соединений, по решению размерных цепей, простановки на чертежах обозначений посадок, предельных отклонений размеров и требований к точности формы и расположения поверхностей.
