5. Определение допусков и предельных отклонений размеров, входящих в размерную цепь.

5.1. Расчет размерной цепи методом на максимум-минимум.

1. Составляем размерную цепь.

2. Принимаем 7-ой квалитет точности.

Назначаем допуски на составляющие звенья по установленному квалитету, кроме замыкающего звена(2 стр. 23).

В качестве замыкающего звена выбираем зазора между зубчатым колесом и подшипником качения.

(3 стр. 252)

Допуск замыкающего звена определяем по формуле:

(3 стр. 253)

2. Устанавливаем предельные отклонения составляющих звеньев, кроме замыкающего звена

Размеры мм, мм, , , , , отклонения для , мкм;

, мкм,

, ,

, мкм,

, ,

, ,

, .

3. Определяем предельные значения замыкающего размера

4. определяем предельные отклонения замыкающего размера

ES(es)= +0,063мм

EI(ei)= -0,063мм

5.2 Расчет размерной цепи вероятностным методом

Исходя из выбранного квалитета(7-ой квалитет), определяем поля допусков линейных размеров (2 стр. 23), кроме замыкающего звена .

Определяем допуск замыкающего звена по формуле:

(3 стр. 260)

Считаем, что рассеяние отклонений подчиняются закону нормального распределения, размахи полностью вписываются в поля допусков, кривые распределения симметричны относительно середины полей допусков. Тогда kj=1.

Определяем предельные отклонения звеньев, кроме зависимого звена (указаны в предыдущем пункте).

Определяем предельные отклонения замыкающего звена

ES(es)= +24,9195мкм

EI(ei)= -24,9195мкм

Метод расчета	Составляющие звенья цепи с указанием их предельных отклонений							Замыкающее звено
максим.- миним.
вероятн. метод

6. Выбор шпонки.

Диаметр вала, мм	Размеры сечения шпонки		Глубина паза, мм		Интервалы длин шпонок, мм
			вала	втулки
	b	n			от	до
св. 12 до 17	5	5	3	2,3	10	56

Длину шпонки выбираем из ряда (2 стр.211) – 12 мм.

7. Выбор прибора для контроля

радиального биения.

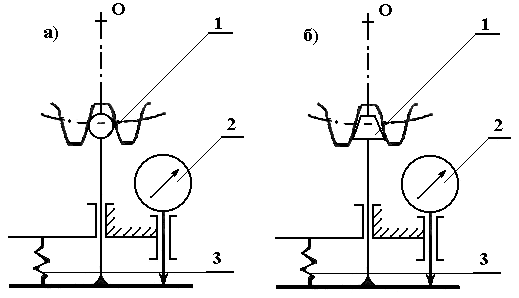

Контроль биения зубчатого венца осуществляется с помощью биениемеров. Схемы биениемеров представлены на рис. 1.

Измерительный наконечник (1) занимает во впадине между зубьями определенное положение, которое фиксируется индикатором (2).

Измерительный наконечник (1) может отводиться от оси О колеса по радиусу и возвращаться в исходное положение с помощью пружины растяжения (3).

Биение зубчатого венца определяется как разность наибольшего и наименьшего показаний индикатора при расположении наконечника во всех впадинах контролируемого колеса.

По форме наконечники подразделяются на тангенциальные (рис. 2,а), выполненные в виде конуса, и шариковые (рис. 2,б).

Рис. 1. Схемы биениемера:
