1 Общие указания и задание

Целью выполнения курсового проекта является овладение основами расчета и проектирования железобетонных конструкций, изучение метода расчета железобетонных конструкций по предельным состояниям (несущей способности, деформациям, образованию и раскрытию трещин).

Курсовой проект выполняется на основании задания на проектирование и состоит из расчетно-пояснительной записки объемом 50 листов и графической части объемом семь чертежных листов формата А3. Выполненные чертежи должны соответствовать требованиям стандарта [4]. Состав пояснительной записки развернут по разделам данных методических указаний.

Задание

Выполнить рабочий проект несущих конструкций многоэтажного гражданского здания (см. рисунки 1.1 и 1.2) с полным каркасом, включающий расчет и конструирование следующих конструкций:

- сборной панели перекрытия с напрягаемой арматурой;

- однопролетного ригеля;

- сборной колонны первого этажа.

Исходные данные студент принимает строго по двум последним цифрам шифра (таблицы 1.1 – 1.3).

В таблице 1 приведен шаг колонн l₁ x l₂ , причем l₁ - шаг в поперечном направлении, l₂ – шаг колонн в продольном направлении.

Здание имеет четыре пролета в поперечном направлении и шесть пролетов в продольном.

Основными несущими конструкциями многоэтажного каркасного здания являются железобетонные рамы, вертикальные связевые диафрагмы и связующие их междуэтажные перекрытия. Ригели применяются однопролетными таврового сечения с шарнирным опиранием на консоли колонн. Плиты перекрытия применяются многопустотные с круглыми пустотами трех типов (рисунок 1.1): П1 – рядовые; П2 – доборные; П3 – связевые, укладываемые по рядам колонн.

Рисунок 1.1- Схема расположения конструктивных элементов здания

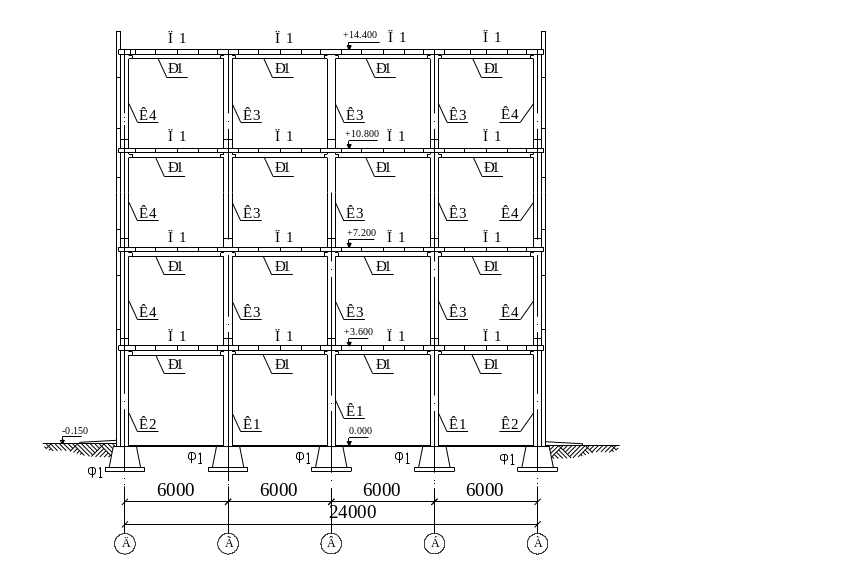

Рисунок 1.2 - Разрез здания

Таблица 1.1 – Сетка колонн (верхняя строка) и ширина плиты перекрытия (нижняя строка)

Пред-последняя цифра	Последняя цифра шифра
	1	2	3	4	5	6	7	8	9	0
1	4,5 5,0 1,5	5,0 3,6 1,0	3,6 4,0 1,2	5,4 6,0 1,8	4,5 7,0 1,5	6,0 5,8 1,0	4,8 6,0 1,2	6,0 8,0 1,2	5,4 4,0 1,8	6,0 4,8 1,5
2	4,5 5,2 1,5	5,0 3,8 1,0	3,6 4,2 1,2	5,4 7,0 1,8	4,5 7,2 1,5	6,0 6,2 1,0	4,8 6,2 1,2	6,0 3,8 1,2	5,4 5,0 1,8	6,0 4,9 1,5
3	4,5 5,4 1,5	5,0 4,0 1,0	3,6 4,4 1,2	5,4 6,2 1,8	4,5 7,4 1,5	6,0 6,4 1,0	4,8 6,4 1,2	6,0 4,1 1,2	5,4 4,2 1,8	6,0 5,1 1,5
4	4,5 5,6 1,5	5,0 4,2 1,0	3,6 4,6 1,2	5,4 7,2 1,8	4,5 7,6 1,5	6,0 6,8 1,0	4,8 6,6 1,2	6,0 4,3 1,2	5,4 5,2 1,8	6,0 5,3 1,5
5	4,5 5,8 1,5	5,0 4,4 1,0	3,6 4,8 1,2	5,4 6,4 1,8	4,5 7,8 1,5	6,0 7,0 1,0	4,8 6,8 1,2	6,0 4,5 1,2	5,4 4,4 1,8	6,0 5,5 1,5
6	4,5 6,0 1,5	5,0 4,6 1,0	3,6 5,0 1,2	5,4 7,4 1,8	6,0 3,6 1,5	6,0 7,2 1,0	4,8 7,0 1,2	6,0 4,7 1,2	5,4 5,4 1,8	6,0 5,7 1,5
7	4,5 6,2 1,5	5,0 4,8 1,0	3,6 5,2 1,2	5,4 6,6 1,8	6,0 3,8 1,5	6,0 7,4 1,0	4,8 7,2 1,2	6,0 4,9 1,2	5,4 4,6 1,8	6,0 5,9 1,5
8	4,5 6,4 1,5	5,0 5,2 1,0	3,6 5,4 1,2	5,4 7,6 1,8	6,0 4,0 1,5	6,0 7,6 1,0	4,8 7,4 1,2	6,0 5,1 1,2	5,4 5,6 1,8	6,0 6,1 1,5
9	4,5 6,6 1,5	5,0 5,4 1,0	3,6 5,6 1,2	5,4 6,8 1,8	6,0 4,2 1,5	6,0 7,8 1,0	4,8 7,6 1,2	6,0 5,3 1,2	5,4 4,8 1,8	6,0 6,3 1,5
0	4,5 6,8 1,5	5,0 5,6 1,0	3,6 5,8 1,2	5,4 7,8 1,8	6,0 4,6 1,5	6,0 8,0 1,0	4,8 7,8 1,2	6,0 5,5 1,2	5,4 5,8 1,8	6,0 6,5 1,5

Таблица 1.2 – Основные характеристики здания

Показатели	Последняя цифра шифра документа
	1	2	3	4	5	6	7	8	9	0
Временная нагрузка на перекрытие Р, кН/м2	8,0	7,4	7,8	7,0	5,4	5,8	6,0	6,2	6,4	6,6
Число этажей	5	5	6	7	8	9	10	6	7	8
Высота этажа Н, м	3,9	3,6	3,6	3,3	3,0	3,0	2,8	3,6	3,9	3,3
Расчетное сопротивление грунта R,МПа	0,2	0,25	0,3	0,35	0,3	0,35	0,4	0,25	0,3	0,35

Таблица 1.3 – Основные характеристики материалов для железобетонных конструкций

Последняя цифра шифра	Место строительства	Железобетонные конструкции
		Без предварительного напряжения		С предварительным напряжением
		Класс бетона	Класс арм. стали	Класс бетона	Класс арм. стали
1	Архангельск	В20	А- (А400), Вр-(В500)	В25	А-V (А600)
2	Санкт-Петербург	В25	А500С, Вр-(В500)	В30	А-V (А1000)
3	Ставрополь	В20	А- (А400), Вр-(В500)	В35	К-7 (К1400)
4	Москва	В25	А- (А400), Вр-(В500)	В40	Вр- (Вр1200)
5	Орел	В15	А-(А300), Вр-(В500)	В25	А-V (А800)
6	Воронеж	В20	А500С, Вр-(В500)	В30	А-V (А600)
7	Казань	В20	А500С, Вр-(В500)	В35	А-V (А1000)
8	Пермь	В15	А-(А300), Вр-(В500)	В40	А-V (А800)
9	Минск	В25	А- (А400), Вр-(В500)	В30	А-V (А800)
0	Новосибирск	В20	А- (А400), Вр-(В500)	В30	К-7 (К1500)

Примечание - Для ненапрягаемой арматуры предварительно-напряженных сборных плит перекрытия принимать арматурную сталь того же класса, что для конструкции без предварительного напряжения.

В методических указаниях приведен пример выполнения курсового проекта.

Исходные данные для выполнения проекта:

1. Размер здания в плане L₁ x L₂ = 24,0 x 25,2 м.

2. Сетка колонн l₁ x l₂ = 6,0 x 4,2 м.

3. Ширина плиты перекрытия 1,2 м.

4. Временная нагрузка на междуэтажное перекрытие P = 2,2 кН/м².

5. Число этажей n = 4.

6. Высота этажа H = 3,6 м.

7. Расчетное сопротивление грунта R = 0,25 МПа.

8. Район строительства - г. Архангельск.

9. Марки материалов для жб. элементов с напрягаемой арматурой (плита):

- бетон класса В40;

- напрягаемая арматура из стали класса A-V (А800);

- ненапрягаемая арматура из стали класса A-II (А300) и Bp-I (В500).

10. Марки материалов для ненапрягаемых железобетонных элементов (ригель, колонна, фундамент):

- бетон класса В20;

- ненапрягаемая арматура из стали класса A-II (А300) и Bp-I (В500).
