- •1Теоретичні відомості
- •Нормалізація, її застосування та вплив на структуру і властивості сталей
- •Гартування, його застосування та вплив на структуру і властивості сталей
- •Види відпуску, їх застосування та вплив на структуру і властивості загартованих сталей
- •2Порядок виконання роботи
- •3 Практична частина
Мета роботи полягає в ознайомленні з попередніми та остаточними видами термічної обробки і у встановленні впливу режимів термічної обробки на властивості та структуру вуглецевої евтектоїдної сталі.
1Теоретичні відомості
Суть термічної обробки сталей та її види
Термічною обробкою називають технологічний процес, який полягає у нагріванні сталей до наперед визначених температур, витримці при вибраній температурі (для рівномірного прогрівання і завершення фазових перетворень в усьому об’ємі виробів) та охолодженні зі швидкостями, які б забезпечили одержання структури з необхідними експлуатаційними властивостями. При цьому форма та розміри деталі, а також хімічний склад матеріалу, не змінюються.
Розрізняють наступні операції (види) термічної обробки: відпал, нормалізація, гартування та відпуск загартованої сталі.
Види відпалу, його застосування та вплив на структуру і властивості сталей
Відпал — це вид термічної обробки, внаслідок якої одержують структуру близьку до рівноважної, а саме: евтектоїдна сталь матиме структуру перліт; доевтектоїдна — перліт і надлишковий ферит; заевтектоїдна — перліт і надлишковий цементит (карбіди). Такі структури, відповідно до хімічного складу сталей, володіють мінімальними значеннями твердості, міцності та максимальною пластичністю.
Відпал застосовують для знімання внутрішніх напружень (залишкових деформацій); покращення оброблюваності різанням; усунення хімічної та структурної (дендритної) неоднорідності; для підготовки структури сталей до подальших операцій зміцнюючої термічної обробки.
Розрізняють наступні види відпалу: рекристалізаційний; повний; неповний; відпал на зернистий перліт (сфероїдизація); ізотермічний; дифузійний (гомогенізація).
Рекристалізаційний відпал призначений для усунення внутрішніх напружень зумовлених холодною пластичною деформацією у виробах, виготовлених із застосуванням технологій холодного листового штампування, волочіння, холодного прокатування, обробки на металорізальних верстатах, тощо. Рекристалізаційний відпал проводять за режимом:
нагрівання доевтектоїдних, евтектоїдних та заевтектоїдних сталей до температур на 30–50 ºС нижчих за лінію PSK на діаграмі стану Fe–Fe3C (критична точка
) зі швидкістю, яка для вуглецевих сталей становить

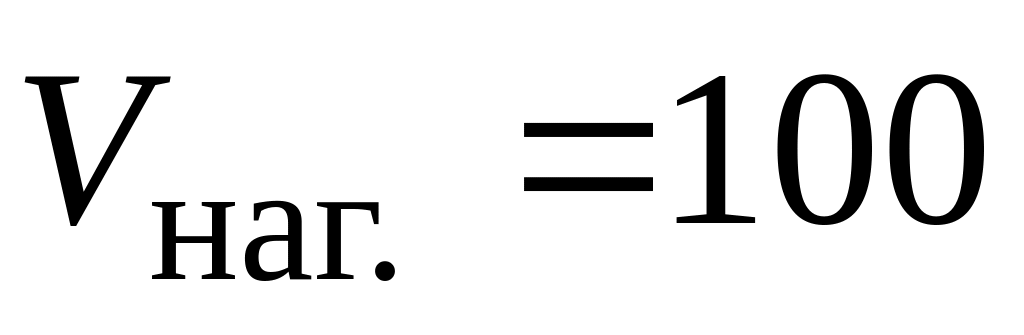

ºС·год–1, а для легованих високохромистих та швидкорізальних сталей —

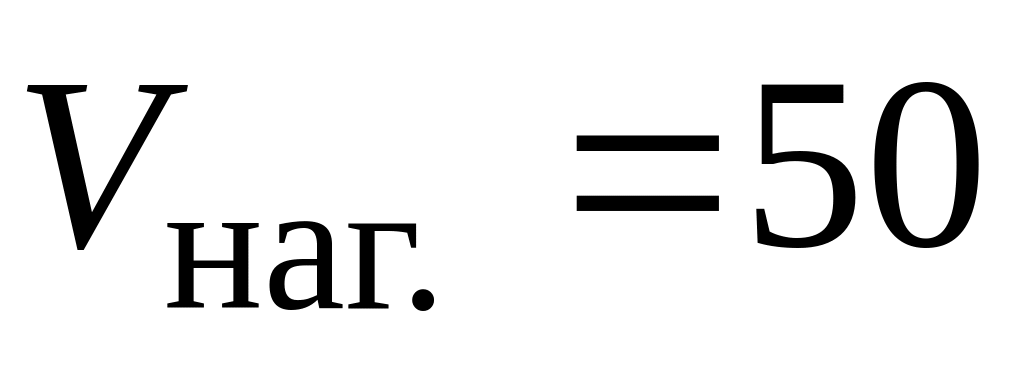

ºС·год–1;
витримка, що не перевищує одну годину;
дуже повільне охолодження зі швидкостями, які забезпечують отримання рівноважної структури (для вуглецевих сталей —
ºС·год–1; для легованих і швидкорізальних —
ºС·год–1).
Повний відпал застосовують для зниження твердості в доевтектоїдних сталях, усунення внутрішніх напружень та виправлення дефектних структур (перегрітої з крупним зерном, або відманштеттової), поява котрих зумовлена неправильним нагріванням, чи охолодженням, при застосуванні, для виготовлення виробів, технологій гарячої обробки тиском (кування, штампування, прокатування та інших). Унаслідок повного відпалу відбувається повна перекристалізація металу. Структура стає дрібнозернистою з рівномірним розподілом у об’ємі виробу структурних складових. Повний відпал проводять за режимом:
нагрівання доевтектоїдних сталей до температур на 30–50 ºС вищих за лінію GS на діаграмі стану Fe–Fe3C (критична точка
);
витримка;
повільне охолодження зі швидкостями, які забезпечують отримання рівноважної структури.
Неповний відпал застосовують для зниження твердості в доевтектоїдних, евтектоїдних та заевтектоїдних сталях та усунення напружень після правильного застосування, для виготовлення виробів, технологій гарячої обробки тиском. Унаслідок неповного відпалу відбувається неповна перекристалізація металу. Структура стає дрібнозернистою. Але для доевтектоїдних сталей не вдається повністю усунути дефекти пов’язані з небажаними (великими) розмірами та формою надлишкового фериту. Однак, такий вид відпалу для евтектоїдних та заевтектоїдних сталей, дозволяє запобігти утворенню сітки надлишкового цементиту, яка б мала місце при повному відпалі цих сталей. Неповний відпал здійснюють за режимом:
нагрівання доевтектоїдних, евтектоїдних та заевтектоїдних сталей до температур на 20–30 ºС вищих за лінію PSK на діаграмі стану Fe–Fe3C (критична точка );
витримка;
дуже повільне охолодження зі швидкостями, які забезпечують отримання рівноважної структури.
Відпал на зернистий перліт (сфероїдизацію) використовують для евтектоїдних і заевтектоїдних сталей з метою зниження твердості, покращення оброблюваності різанням та підготовки структури для наступного гартування. Сфероїдизувальний відпал здійснюють за режимами:
нагрівання евтектоїдних та заевтектоїдних сталей до температур на 15–20 ºС вищих за лінію PSK на діаграмі стану Fe–Fe3C (критична точка ) з наступною витримкою. Або нагрівання здійснюють у циклічному режимі, тобто, вироби кілька разів поперемінно витримують при температурах на 15–20 ºС вищих та нижчих критичної точки ;
дуже повільне охолодження зі швидкостями, які забезпечують отримання рівноважної структури.
Ізотермічний
відпал застосовують для обробки легованих
та високовуглецевих сталей з тією ж
метою, що і повний відпал. При цьому
відпалі доевтектоїдні сталі нагрівають
до температур на 30–50 ºС вищих за критичну
точку
,
а евтектоїдну і заевтектоїдні сталі —
на 30–50 ºС вищих за критичну точку
.
Витримують при цих температурах до
повного прогрівання в усьому об’ємі
виробів і швидко переносять у іншу піч
з температурою нижчою на 30–50 ºС за
критичну точку
.
Після ізотермічної витримки вироби
охолоджують. Такий відпал потребує
набагато менше часу, ніж повний.
Дифузійний відпал використовують для великих зливків і виливок з вуглецевих та легованих сталей з метою усунення хімічної та структурної неоднорідності в усьому об’ємі. Для цього виливки нагрівають до температур на 250–300 ºС вищих за критичну точку і після тривалої витримки повільно охолоджують. Дифузійний відпал викликає зростання розмірів зерна у сталі зумовлене перегрівом, тому після нього необхідно проводити повний відпал.
