2.2 Определение расчетных сечений
По заданию курсового проектирования необходимо рассчитать 1 столбчатый и 1 ленточный фундаменты, при этом одно из сечений обязательно должно быть в подвале.
Выбор сечений производим согласно вышеуказанных требований:
Скв3
Скв2
Скв1

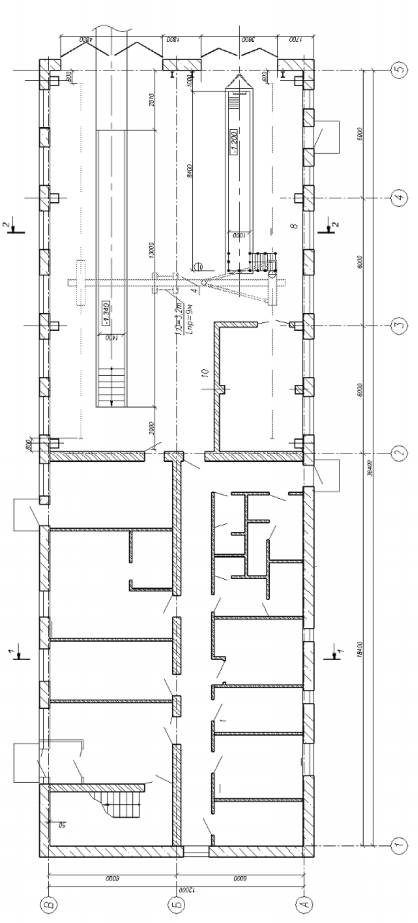

Рисунок – Местоположение расчетных фундаментов на плане
Минимальную глубину заложения подошвы плитного фундамента предварительно назначают из условий:
сложения грунтов основания и глубины их сезонного промерзания (решающий фактор);
конструктивных особенностей здания;
технологии возведения фундаментов;
не менее
.
Глубина заложения подошвы фундамента из условий возможного пучения грунтов основания при промерзании и увлажнении назначается в соответствии с пунктом 5.2.3 ТКП 45-5.01-67-2007 (02250) «Фундаменты плитные. Правила проектирования» [1]. При возможности пучения грунтов основания (согласно пункту 4.3 пособия П9-2000 к СНБ 2.04.02-2000 «Строительная климатология» [2] к пучинистым грунтам относят пески мелкие и пылеватые) глубина заложения фундаментов (м) для наружных стен отапливаемых зданий принимается не менее расчетной глубины промерзания, которая определяется по формуле:
где
– коэффициент влияния теплового режима
здания на промерзание грунта у наружных
стен, согласно таблице 5.1 [1];
– нормативная
глубина сезонного промерзания,
определяемая, при отсутствии данных
многолетних наблюдений региональных
метеостанций за глубиной промерзания,
по пункту 6.5 [2],
:
где
– величина (
),
принимаемая для:
суглинков и глин – 0,23;
супесей, песков мелких и пылеватых – 0, 28;
песков гравелистых, крупных и средних – 0,30;
крупнообломочных грунтов – 0,34,
а при неоднородной толще грунтов в пределах глубины промерзания определяется как средневзвешенная величина.
– сумма
абсолютных значений среднемесячных
температур за зиму (
),
принимаемая равной для областей:
Брестской – 10,2;
Витебской – 23,6;
Гомельской – 19,3;
Гродненской – 13,0;
Минской – 20,0;
Могилевской – 22,3.
Расчет:
Подошвы фундаментов, согласно инженерно-геологическому разрезу строительной площадки и исходным данным, будут расположены в пласте №2 – твердые супеси с содержанием глинистых частиц (диаметром менее 0,005мм).
Для
сооружений без подвала с полами,
устраиваемыми по грунту при расчетной
среднесуточной температуре в помещении,
примыкающем к фундаментам наружных
стен – 1-ый этаж,
(столбчатый фундамент на расстоянии
менее 5 м от угла здания) согласно таблице
5.1 [1]:
Для
песков мелких согласно пункту 6.5 [2]
.
Для г. Минска
.
Имеем:
Расчетная
глубина промерзания для фундамента №1
(столбчатый под отдельно стоящую колонну)
–
.
Принимаем глубину заложения подошвы фундамента №1:

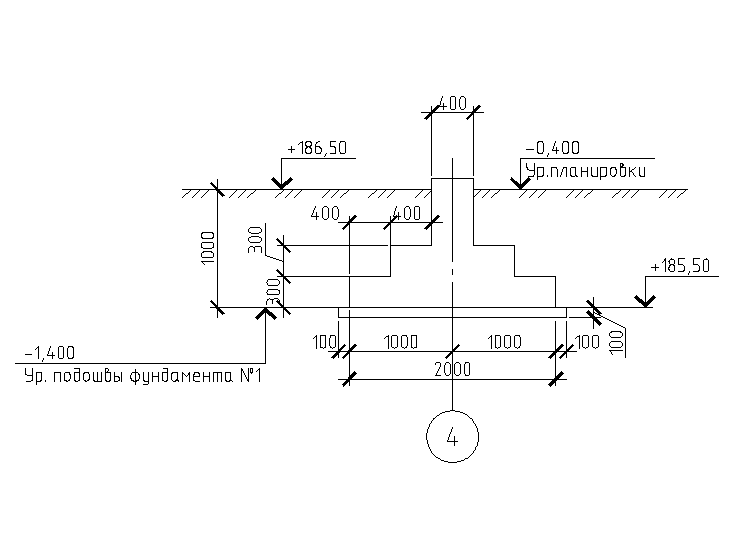

Рисунок – Фундамент №1
Расчетная глубина промерзания для фундамента № 2 (ленточный, сечение в подвале) будет заведомо меньше глубины подвала. Следовательно, глубину заложения подошвы фундамента №2 примем из геометрических соображений с учетом, что при наличии подвала, подошва плитного фундамента заглубляется ниже пола подвала не менее чем на .
Тогда, согласно исходным данным отметок уровня планировки и уровня пола подвала принимаем:

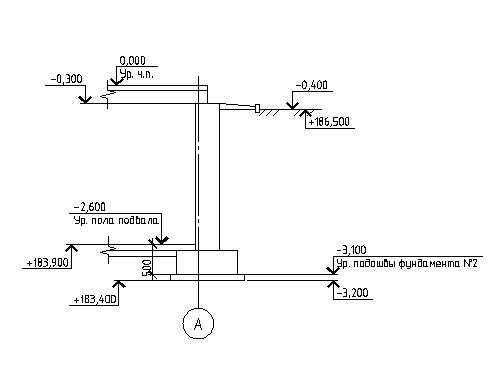

Рисунок – Фундамент №2
