Программа работы

Изучить устройство и принцип действия синхронного двигателя. Осуществить асинхронный пуск в ход двигателя под нагрузкой с регистрацией и отображением режимных параметров на компьютере.
Определить ток возбуждения, при котором ток в обмотке якоря синхронного двигателя, при его работе вхолостую минимальный. Осуществить регулирование активной мощности синхронного двигателя. Установить номинальный нагрузочный режим и определить номинальные ток возбуждения и угол нагрузки.
Определить угловые характеристики активной мощности синхронного двигателя.
Определить V-образные характеристики синхронного двигателя.
Определить рабочую характеристику двигателя.

Паспортные данные

Синхронная машина
Номинальная активная мощность, Вт	100
Номинальное напряжение, В	230

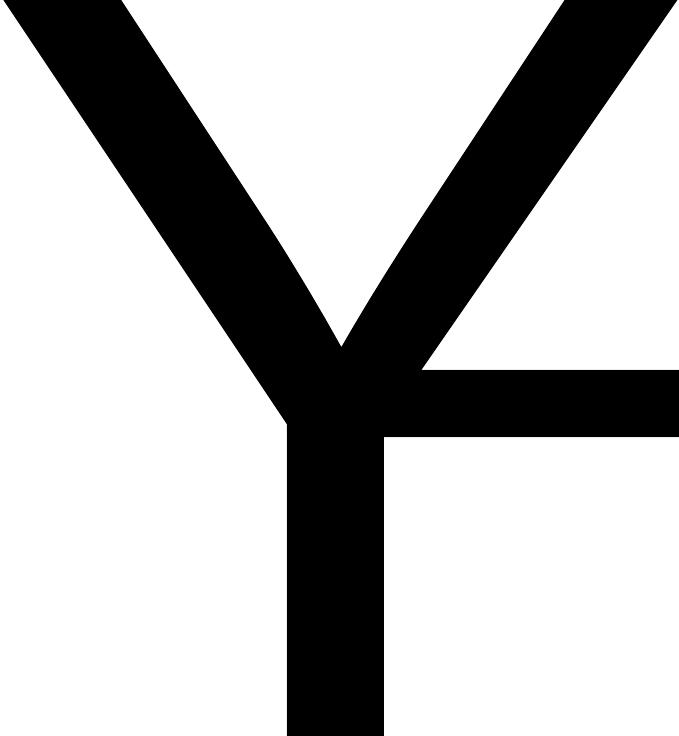

Схема соединения обмоток статора
	1
Номинальный ток статора, А	0,26
Ток возбуждения холостого хода, А	1,6
Номинальное напряжение возбуждения, В	22
Номинальный ток возбуждения, А	1,85
Направление вращения	любое
Номинальная частота вращения, об/мин	1500
Сопротивление обмотки возбуждения, Ом	12,2
Машина постоянного тока (тип 101.2)
Номинальная мощность, Вт	90
Номинальное напряжение якоря, В	220
Номинальный ток якоря, А	0,56
Номинальная частота вращения, мин^–1	1500
Возбуждение	Независимое /параллельное/ последовательное
Номинальное напряжение возбуждения, В	220
Номинальный ток обмотки возбуждения, А	0,2
КПД, %	57,2
Направление вращения	реверсивное
Режим работы	двигательный/генераторный

Номинальные величины и относительные единицы

Нагрузочный режим, для которого электрическая машина предназначена и при котором она должна нормально работать в течение всего срока службы, называется номинальным. Величины, которые характеризуют этот режим, считаются номинальными. К ним относятся: номинальная мощность, номинальное напряжение, номинальный ток и другие величины. Основные номинальные величины указываются в паспортной табличке, прикрепляемой к машине. Для двигателей номинальная мощность - это полезная механическая мощность на его валу, а для генератора - полная электрическая мощность, отдаваемая в нагрузку. Для трехфазных установок в паспортных табличках приводятся линейные величины напряжений и токов, обозначения номинальных величин снабжаются индексом N, например, , , , , и т.д.

При сопоставлении CM различного конструктивного исполнения, напряжения, мощности, а также многие расчеты и построения удобно вести в относительных единицах. В этой системе единиц каждая величина характеризуется ее отношением к соответствующей базисной величине. За базисный ток якоря принимается его номинальный фазный ток ; за базисную величину напряжения обмотки якоря - номинальное фазное напряжение . За базисную мощность принимают полную мощность машины при номинальном нагрузочном режиме , а за базисный момент - момент, определяемый по базисной мощности и синхронной частоте вращения За базисное сопротивление цепи принимают величину , за базисный ток возбуждения - такую его величину , при которой напряжение холостого хода (при номинальной частоте вращения) равно номинальному.
