ВВЕДЕНИЕ

Каркасная конструкция производственного здания обусловливает необходимость устройства самостоятельного фундамента под каждую колонну.

Основным назначением фундамента является передача нагрузки от несущих конструкций сооружения на грунты основания. Поскольку напряжения в сечениях несущих конструкций (колонн, стен и др.), устанавливаемые исходя из прочности материалов этих конструкций, во много раз больше давления, которое могут воспринять грунты основания, на фундамент также возлагается задача распределить нагрузку так, чтобы давление по его подошве не приводила к недопустимым деформациям основания сооружения.

Наиболее широко в практике строительства используют сборные железобетонные фундаменты, отличающиеся меньшей трудоемкостью, большей индустриальностью.

1 Компоновка элементов здания

Здание проектируется из типовых элементов с соблюдением норм строительного проектирования и единой модульной системы. [2]

1.1 Колонны

Подбираем колонны прямоугольного сечения:

- КП1-27 для крайнего ряд (рисунок 1). [2]

Таблица 1 – Основные показатели колонн

Марка колонн	Н, м	Q, кН	Шаг колон, м	Вид колонн	Отметка головки рельса, м	Масса,т
КП1-27	10,8	100;200	12	крайние	8,15	11,6

Продолжение табл. 1

Марка колонн	Размер, мм
	Нк	Н1	Нв	b	hb	Hн	h1	h2
КП1-27	11800	7800	4200	500	600	800	900	550

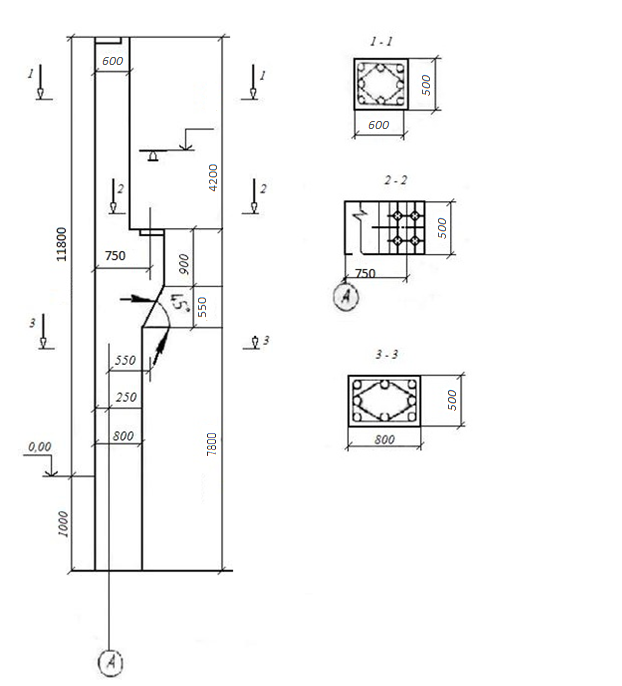

Рисунок 1 – Колонна прямоугольного сечения КП1-10

1.2 Подкрановые балки

Подбираем подкрановые балки для шага колонн 6 м (рисунок 2). [2]

Таблица 2 – Основные показатели подкрановых балок

Шаг колонн, м	Тип сечения	Длина балки, мм	Грузоподъемность крана, кН	Пролет здания, мм	Высота балки, мм
12	Двутав-ровое	11950	200	18	1400

Продолжение табл.2

Ширина полок: верхняя/нижняя, мм	Ширина ребра, мм	Высота полок: верхняя/нижняя, мм	Объем бетона, м3	Масса, т
350/340	140	180/300	4,64	11,6

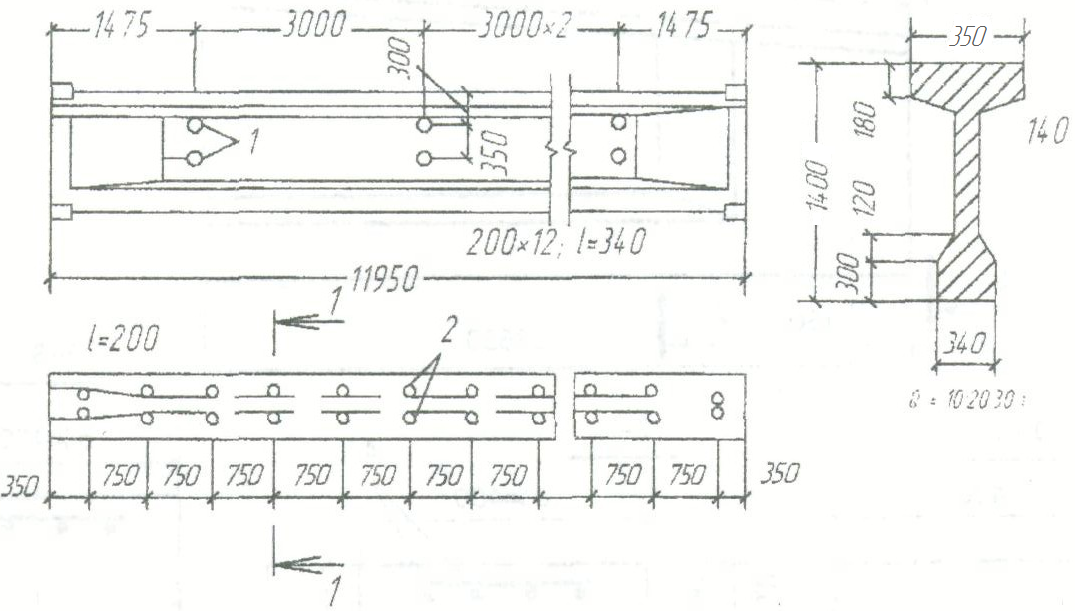

Рисунок 2 – Тавровая подкрановая балка для шага колонн 6 м

1.3 Крановые рельсы

Выбираем крановые рельсы КР 80 [2]

Таблица 3 – Рельсы крановые

Тип рельса	Высота рельса, мм	Ширина головки, мм	Ширина подошвы, мм	Площадь сечения, мм2	Момент инерции, см4		Масса 1 п.м. кг
					lx	ly
КР 100	150	100	150	113,32	2864,73	940,98	88,96

1.4 Кран

Выбираем кран с одним крюком, грузоподъемностью 15 т. [2]

Таблица 4 – Нагрузки и габариты мостовых кранов среднего режима работы

Грузоподъемность крана Q, т	Пролет крана Lk, м	Основные габариты, мм				Давление колеса крана, т не более	Масса, т
		Ширина моста, B	База крана, К	Высота крана, Н	Зазор, В1		Тележки	Крана с тележкой
15	10,5	6300	4400	2300	260	14,5	5,3	20

1.5 Двускатные балки

Выбираем двускатные балки двутаврового сечения (рисунок 3). [2]

Таблица 5 – Технические показатели двускатных балок при шаге колонн 6 м

Тип балки	Пролет, м	Расчетная нагрузка на покрытия, кН/м2	Ширина полки, мм Верхняя/нижняя	Ширина ребра, мм
Двутаврового сечения	18	3,5-6,5	210/180	80

Продолжение табл 5.

Высота сечения		Высота полки, мм Верхняя/нижняя	Объем бетона, м3	Масса балки, т
На опорах, мм	Середине пролета, мм
790	1290	150/200	-	4,1

Рисунок 3 – Опалубочный чертеж балки

1.6 Плиты покрытия

Выбираем ребристые плиты покрытия при шаге колонн 6 м (рисунок 4). [2]

Таблица 6 – Основные технические показатели ребристых плит покрытия

Шаг колонн, м	Размеры в плане, мм	Высота, мм	Объем бетона, м3	Масса плиты, т
12	2980х11960	450	2,78	7

_{Нормативная нагрузка:}

Рисунок 4 – Ребристая плита покрытия

1.7 Стеновые панели

Выбираем типовые стеновые панели.

Таблица 7 – Характеристика стеновых панелей из ячеистых бетонов для отапливаемых производственных зданий с шагом колонн 6 м (серия 1.432 – 14, вып. 1)

Марка	Размеры, мм			Масса, т
	Длина	Высота	Толщина
ПС 600.12.20-1	5980	1180	200	1,2

Компоновочная схема элементов здания представлена в приложении А.
