2.2.2 Разработка конструктивного элемента. Спортивные вышки

Рисунок 36 – План спортивных вышек

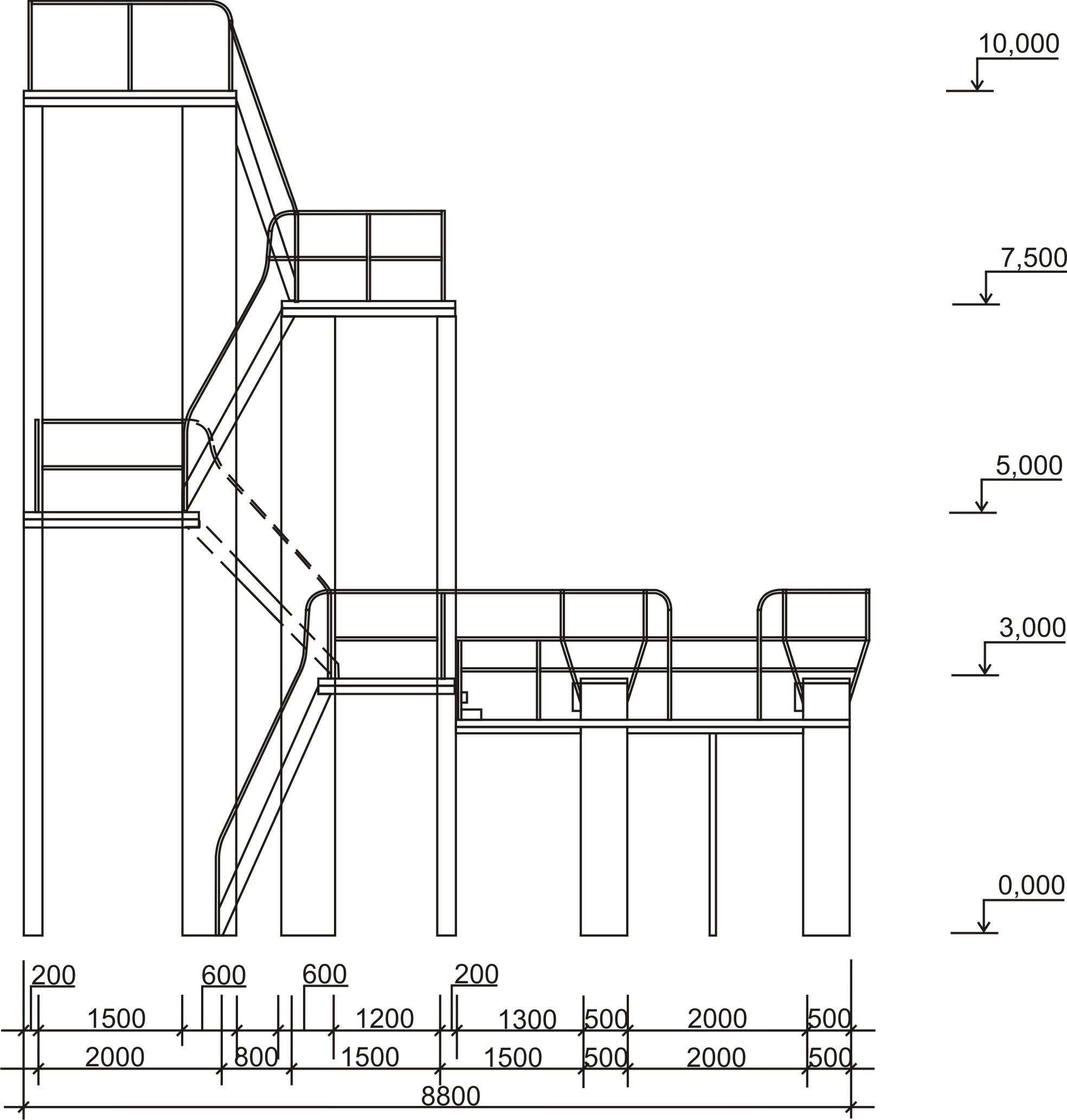

Рисунок 37 – Вид спереди спортивных вышек

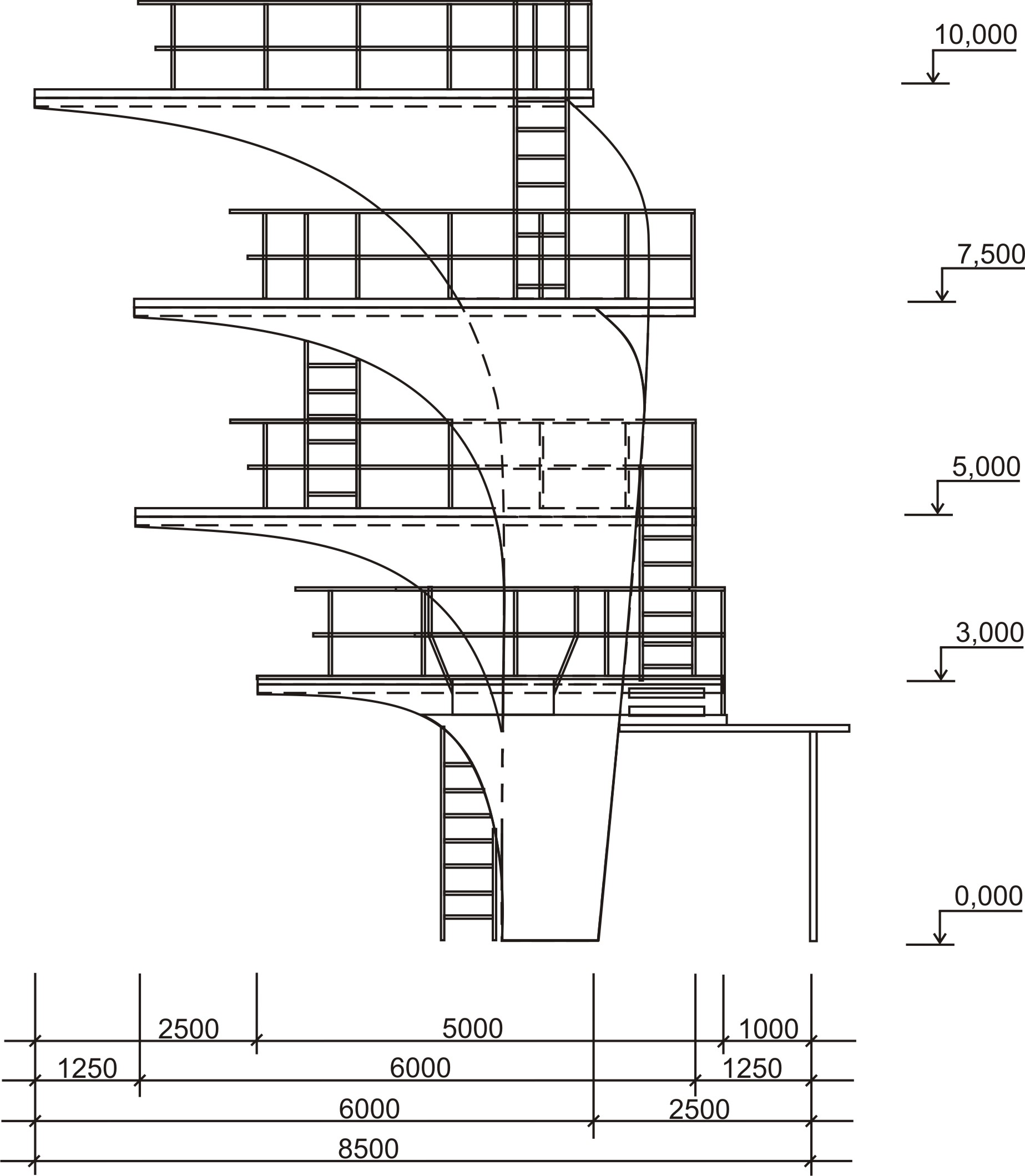

Рисунок 38 – Вид с боку спортивных вышек

Рисунок 39 – Перспектива спортивных вышек

2.2.3 Эргономика

Размеры и пропускную способность ванн в зависимости от вида проводимых в них занятий следует принимать по следующему перечню:

Спортивное плавание – ванна 50х21 м имеет пропускную способность 96 человек в смену;

Спортивное и оздоровительное плавание (по дорожкам) – ванна 25х5 м имеет пропускную способность 30 человек в смену;

Обучение неумеющих плавать – ванна 12х5 м имеет пропускную способность 20 человек в смену.

Ширина дорожки для спортивного плавания – 2,5 м. За крайними дорожками до стенок ванны предусмотрены свободные полосы воды шириной по 0,5 м.

Схема продольного профиля 50-метровой универсальной ванны для спортивного плавания приведена на рисунке 40.

• Водное поло (Рисунок 41).

Поле для водного поло имеет размеры 30х20 м и глубину 1,8÷3 м. Пропускная способность поля 15 человек в смену.

• Прыжки в воду.

Размеры большой ванны и расстановку устройств для прыжков в воду можно наглядно рассмотреть на рисунке 42.

В универсальной ванне длиной 50 м предусмотрен комплект устройств для прыжков в воду, состоящий из вышки с платформами на высоте 10; 7,5; 5; 3, двух трамплинов на высоте 3 м и трех трамплинов на высоте 1 м.

«Пропускную способность каждого устройства для прыжков принимают равной шесть человек в смену, при этом платформы вышки, расположенные друг над другом, принимаются за одно устройство». [1]

У всех устройств для прыжков предусмотрены стационарные лестницы с поручнями, а у задней и боковых сторон платформ вышки перила высотой 1,2 м с отступом от переднего края на 0,8 м. Люки – выходы лестниц также огорожены.

• Размещение закладных устройств и разметка ванны для спортивного плавания (Рисунок 43).

• Переливной желоб для сброса воды (Рисунок 44).

В продольных стенках ванн предусмотрены переливные желоба для сброса воды.

В большой ванне предусмотрен уступ для отдыха.

«Уступ для отдыха устраивается в местах, где глубина воды более 1,20 м. В крытых ваннах, специализированных для прыжков в воду, вдоль стенки, по которой расположены прыжковые устройства, устраиваются пологие ступени для выхода из воды, а уступ для отдыха под ними не предусматривается». [1]

• Лестницы для выхода из воды (Рисунок 45).

Во всех ваннах предусмотрены лестницы для выхода из воды, и располагаются они не ближе 3 м от торцевых стенок. В ваннах длиной 50 м предусмотрены по три лестницы, длиной 25 и 12 м по две лестницы с каждой продольной стороны. Расположены они в нишах и не выступают из плоскости стенок ванн.

• Стартовые тумбочки (Рисунок 46).

В большой ванне для спортивного плавания по обеим торцевым стенкам предусмотрены стартовые тумбочки высотой 0,75 м над уровнем воды.

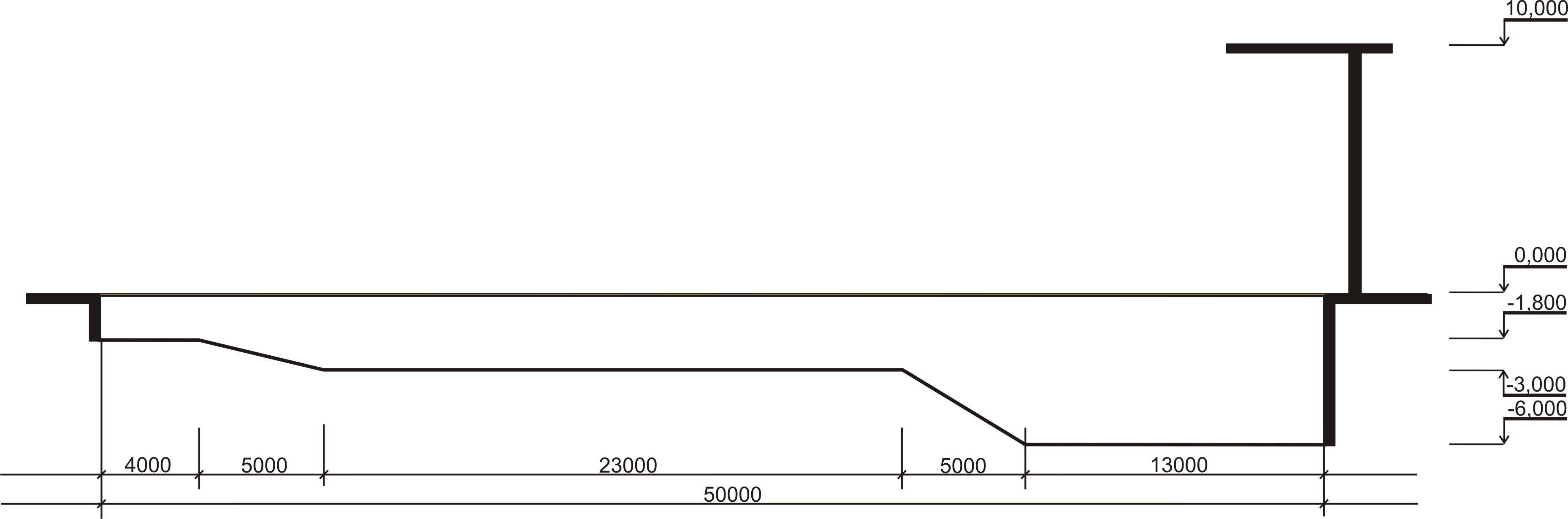

Рисунок 40 – Схема продольного профиля 50-метровой универсальной ванны для спортивного плавания с вышкой для прыжков высотою 10м

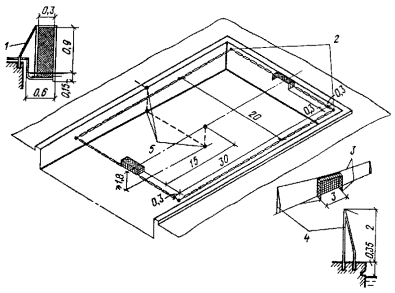

Рисунок 41 – Разметка поля и размещение закладных устройств для водного поло (размеры даны в м) в большой ванне: 1 – крепление ворот к торцевой стенке; 2 – крюки для крепления плавучей разметки границ поля; 3 – троссы; 4 – крепление ворот к продольным стенкам; 5 – закладные устройства для опускания поплавка под мяч на дно

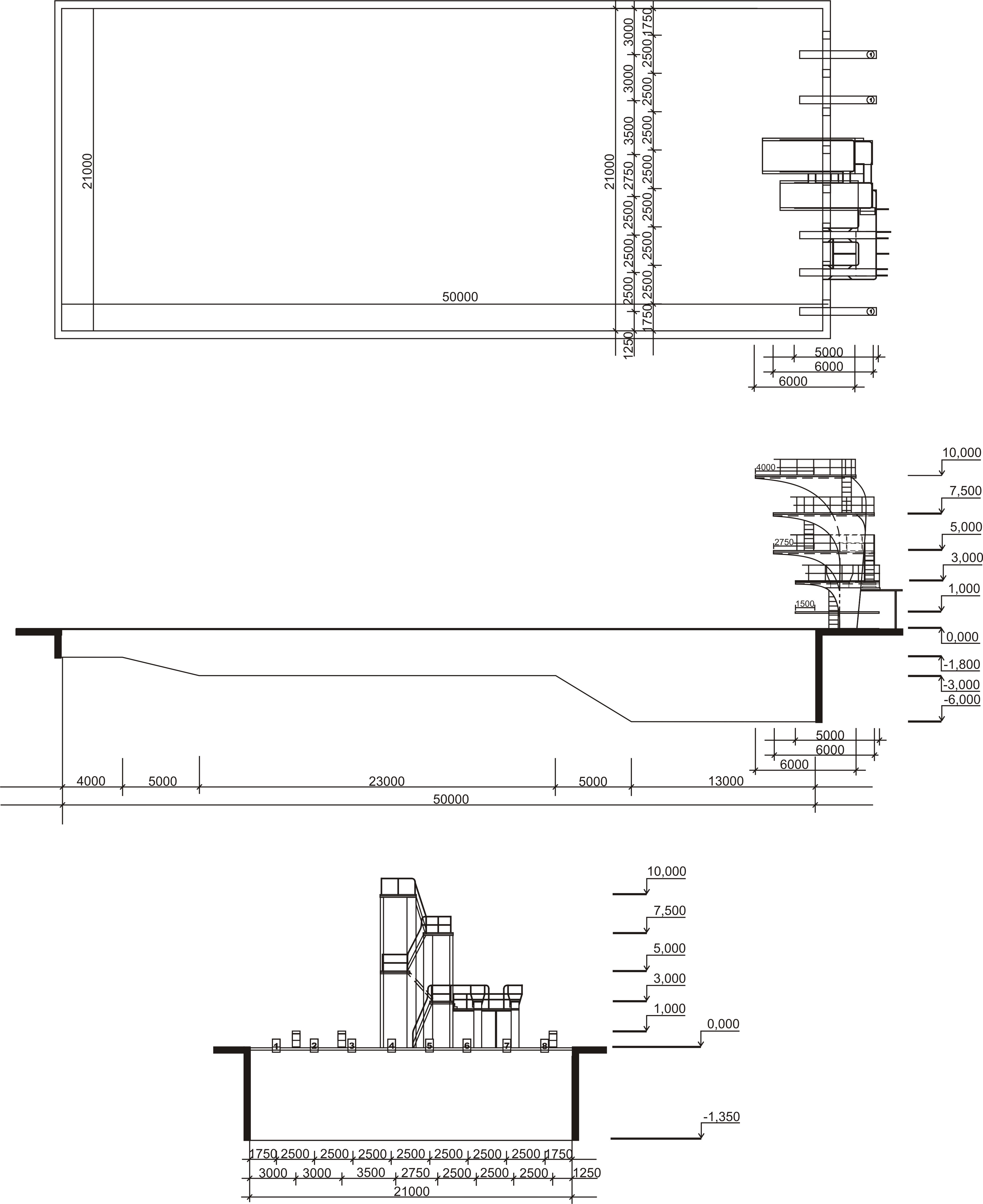

Рисунок 42 – Размеры большой ванны и расстановка прыжковых устройств (размеры в м): план, продольный разрез, поперечный разрез

Рисунок 43 – Размещение закладных устройств и разметка ванны для спортивного плавания (размеры в м): 1 – гнездо под стойку для шнура повторного старта; 2 – стойки для шнура для остановки участников при фальстарте; 3 – стойки для шнура с флажками – указателями поворотов для пловцов на спине; 4 – уровень воды; 5 – крюки для крепления поплавков разметки дорожек; 6 – гнезда под стойку для шнура с флажками; 7 – разметка осей дорожек на дне; 8 – разметка осей дорожек на торцевых стенках

Рисунок 44 – Схема профиля продольной стенки ванны с «переливным» бортом, не выступающим над уровнем воды (размеры в м): 1 – обходная дорожка; 2 – переливной желоб с решеткой; 3 – трап; 4 – уступ для отдыха

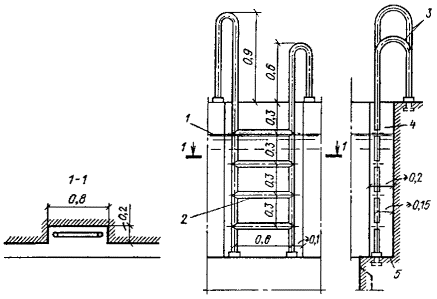

Рисунок 45 – Схемы лестницы для выхода из ванны (размеры в м): 1 – уровень воды; 2 – ступени; 3 – равновысокие поручни; 4 – ниша; 5 – уступ для отдыха

Рисунок 46 – Схема стартовой тумбочки с поручнями для старта в плавании на спине (размеры в м)

• Обходная дорожка.

По периметру ванн предусмотрены обходные дорожки шириной 1,2÷2 м. Вдоль обходных дорожек ванн размещены стационарные скамьи шириной 0,3 м.

Ширина обходной дорожки у торцевой стенки большой ванны со стартовыми тумбочками – 2,5 м; ширина обходной дорожки вдоль стенок с устройствами для прыжков – 4 м.

Поверхность обходной дорожки нескользкая и имеет уклон 0,01÷0,02 в сторону трапов.

В ваннах поверхность обходных дорожек обогревается.

Материалы покрытия обходных дорожек и скамей, стенок и дна ванн поддаются очистке и дезинфекции, а также устойчивы к применяемым для очистки воды и ванны химическим реагентам. Обходная дорожка, стенки и дно ванны – водонепроницаемы, а внутренняя поверхность ограждающих конструкций залов ванн – влагостойка.

• Залы для подготовительных занятий.

В бассейнах предусмотрены залы для подготовительных занятий. Размеры залов для подготовительных занятий принимаются:

15,5х12 м, высота 3,5 м – тренажерный зал;

25х12 м, высота 6,0 м – игровой зал;

3,5х54 м, высота 7,5 м – зал для прыгунов в воду.

• Плавательные бассейны для инвалидов.

Для покрытия обходной дорожки применена нескользкая плитка без чрезмерной фактуры, чтобы не повредить сверхчувствительную кожу ног инвалидов с пода. Вдоль средней и малой ваннах по периметру обходных дорожек устроен сплошной поручень, снижающий опасность поскользнуться на влажном полу. Горизонтальные поручни в средней и малой ваннах установлены на высоте от пола 0,5÷1,07 м. На обходных дорожках размещены сидения на высоте 508 мм от пола – в средней ванне, и 305 мм от пола – в малой ванне. Они позволяют передохнуть перед входом в бассейн.

На краю средней ванны установлены подъемники, перемещающие из кресла в бассейн. Опора подъемника жестко закреплена в борту бассейна.

Обеспечена доступность для инвалидов во все вспомогательные помещения бассейна (кроме, как правило, административно-служебных и технических): во входные и рекреационные помещения (вестибюль, гардероб, зоны отдыха, буфет), трибуны и медицинские комнаты, блоки раздевальных, душевых и санузлов, а так же спортивных залов.
