2. Выбор оборудования камнедробильного завода

Исходные данные: годовая потребность в каменных материалах 141 тыс. м3

с выпуком щебня следующих фракций

5...10 — 20%, 10...20 — 30%, 20...40 — 25%, 40...70 — 25%

Переработке подлежит гранит прочностью 200...250 Мпа и размеры кусков 340мм.

Для переработки гранитного камня прочностью до 250 МПа могут быть использованны передвижные агрегаты среднего дробления или крупного дробления.

Выбираем агрегат среднего дробления ДПО-326:

Технические характеристаки:

прочность перерабатываемой породы (Мпа) — 300

производительность (м3/ч) - 36...100

при щели (мм) — 75...150

размер зева (мм) - 600 х 900

максимальный размер загружающегося куска (мм) — 510

мощность электродвигателя (кВт/ч) — 79

габбаритные размеры (мм)

ширина - 2445

длина 9480

высота в транспортном положении (мм) - 4400

масса (кг) — 25100

состав агрегата — щековая дробилка ЩС — 60 х 90

1. Определение выхода щебня при минимально и максимальной разгрузочной щели.

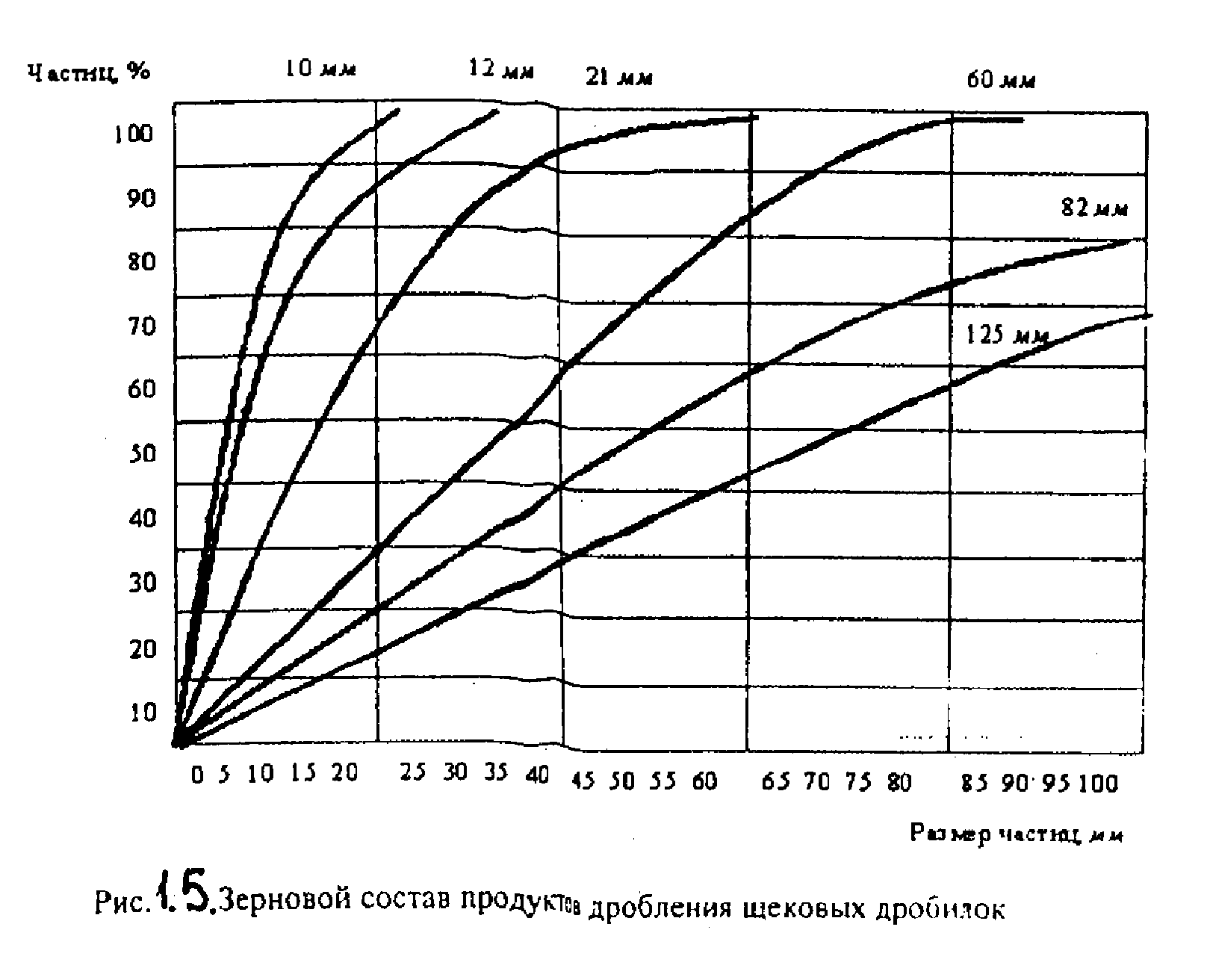

Для этого используется кривая дробления (1.5). По линии абсцисс цифры указавают размер частич, что соответствует размеру ячеек сит в мм, а по оси ординат процентное содержание частиц, прошедших через сито.

Зерновой состав щебня, получаемого при дроблении гранитного камня щековыми дробилками при различной разгрузочной величине берем из табличных данных.

Размер щебня в мм	Размер разгрузочной щели, мм
	75	150
Более 70	38	72
40---70	30	16
20---40	14	8
10---20	10	4
Менее 10	8	2
Итого	100	100

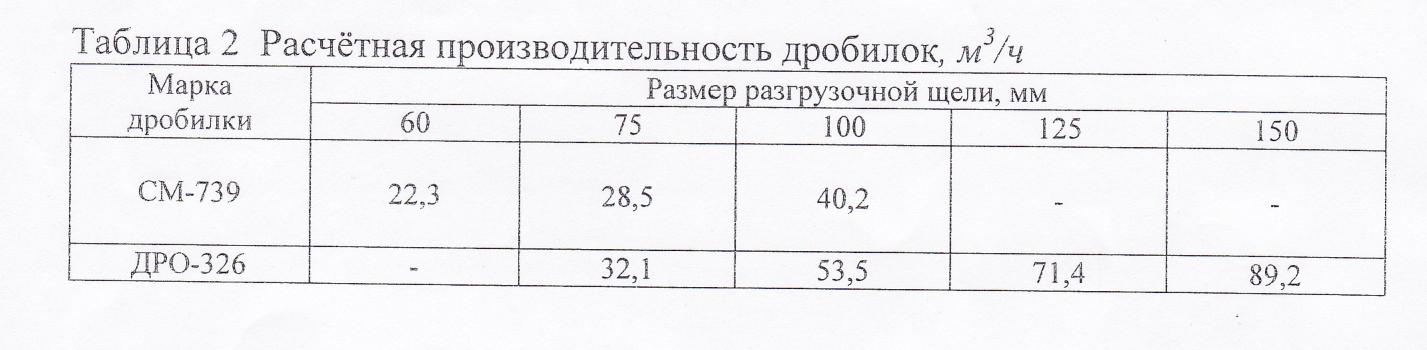

2.2.Определение расчетной производительности щековой дробилки: используем паспортные данные

Q = Qn Kд Кy Kф Ккр (3)

где Qn — производительность дробилки по паспорту, м3/ч;

Kд — поправочный коэффициент на дробимость материала (0,85)

Кy — коэффициент, учитывающий насыпную плотность дробимого материала: Кy = γ_n / γ; (4)

γ_{n -} насыпная плотность дробимого материала;

γ — насыпная плотность, заложенная в паспорте дробилки;

Kф — коэффициент, учитывающий крупность дробимого материала, который принимается равным 1,0;

Ккр — коэф-т, учитывающий крупность дробимого материала (1,0)

При минимальной ширине разгрузочной щели:

Q = Qn Kд Кy Kф Ккр = 36 х 0,85 х 1,05х 1,0 х 1,0 = 32,1 м3/ч

При максимальной ширине разгрузочной щели:

Q = Qn Kд Кy Kф Ккр = 100 х 0,85 х 1,05х 1,0 х 1,6 = 89,2 м3/ч
