10. Составление спецификации

Для составления спецификации определяются рабочая длина стержней и размеры узловых фасонок по рабочему чертежу фермы или рабочим чертежам узлов с округлением размеров до целых сантиметров.

Определяется масса фермы и наплавленного металла. Для прокатных профилей масса определяется по таблицам сортамента, для листового проката – как произведение объёма на плотность стали

Масса наплавленного металла составляет 1% от массы основного металла.

11. Чертеж фермы

12. Список рекомендуемой литературы

1. В.С. Майзель, Д.И. Навроцкий. Сварные конструкции. Машиностроение. 1985г.

2. Г.Н. Николаев и др. Сварные конструкции. Москва, «Высшая школа» 2002г.

3. Г.Н. Николаев и др. Сварные конструкции. Москва, «Высшая школа» 2003г.

4. СН и П 11-23-81

5. Ю.И. Короев. Строительное черчение и рисование. Москва, «Высшая школа» 1983г.

6. ЕСКД. ГОСТ 2.104 - ГОСТ 2.106

ГОСТ 2.410, ГОСТ 2.312, ГОСТ 2.302 - ГОСТ 2.305.

ПРИЛОЖЕНИЕ

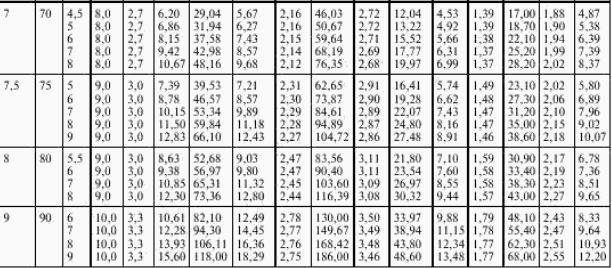

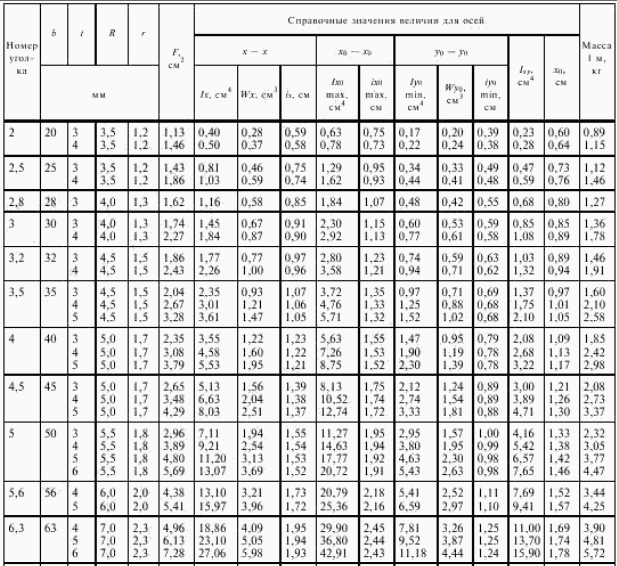

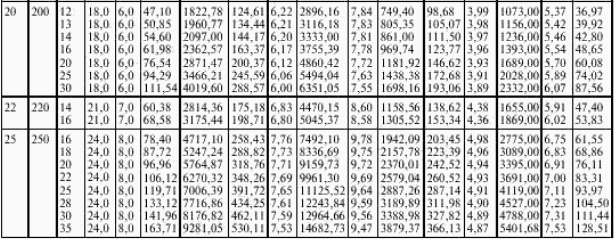

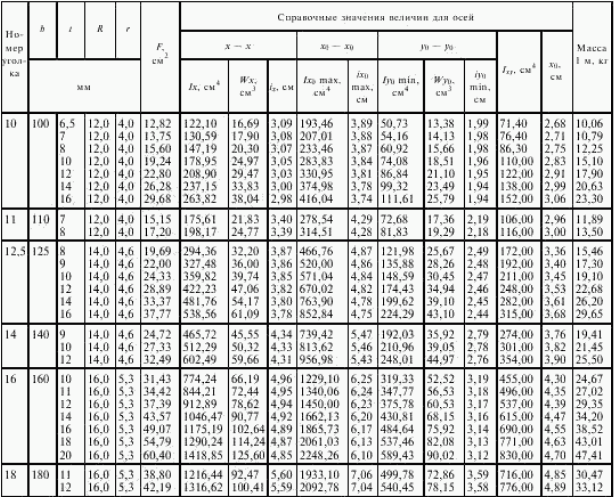

Уголок равнобокий (ГОСТ 8509-93)

( )

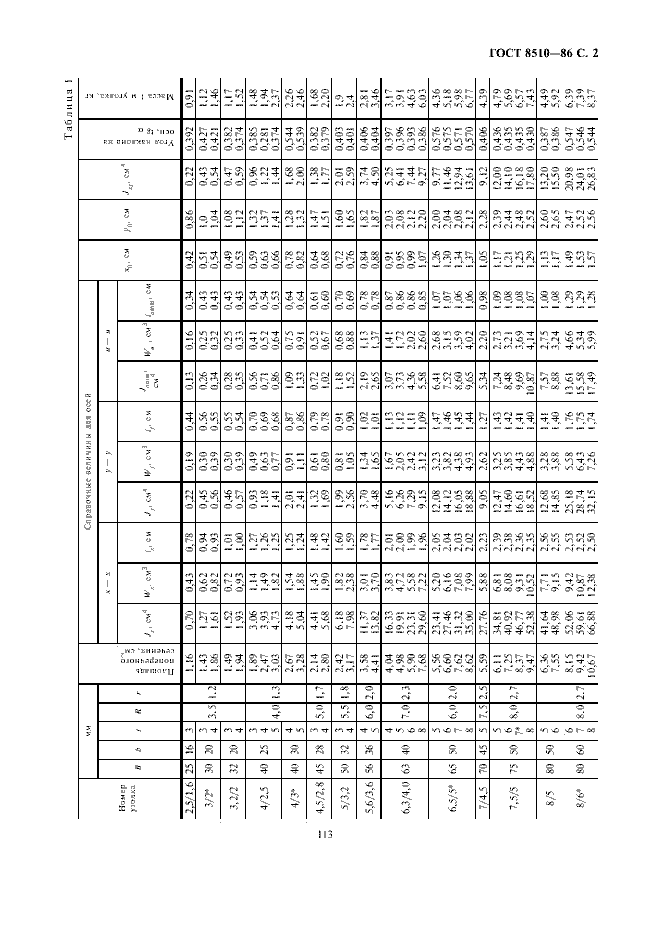

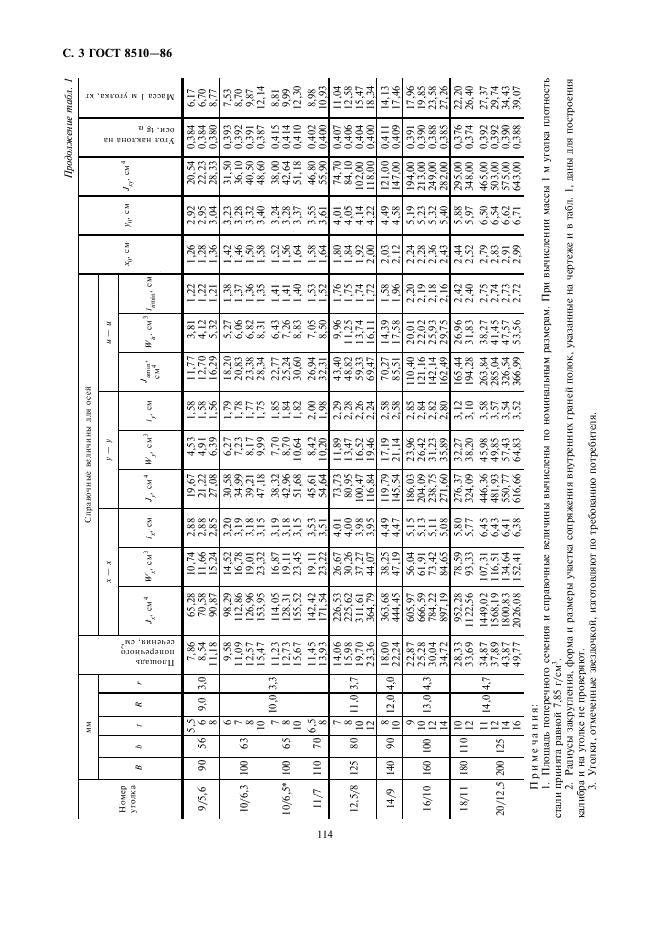

Уголок неравнобокий (ГОСТ 8510-86)
