Катушка зажигания со свечой зажигания

Систему EFS (нем. Einzel Funken Spule) называют системой независимого зажигания, так как в ней (в отличие от систем синхронного зажигания) каждая катушка и управляется независимо и дает искру только для одного цилиндра. В этой системе каждая свеча имеет свою индивидуальную катушку зажигания. Кроме отсутствия в системе механических движущихся частей, дополнительным преимуществом является то, что при выходе и строя катушки перестанет работать только один "ее" цилиндр, а система в целом сохранит работоспособность.

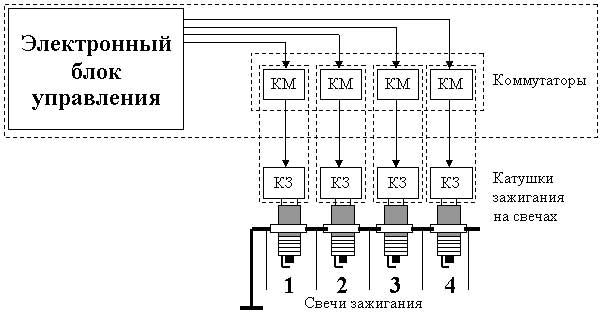

Одной из наиболее популярных разновидностей EFS-систем является так называемая COP система (Coil on Plug - "катушка на свече") - в этой системе катушка зажигания ставится прямо на свечу. Таким образом, стало возможным полностью избавится еще от одного не вполне надежного компонента системы зажигания - от высоковольтных проводов. Общая схема системы COP:

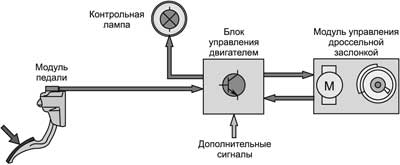

Схема системы электронного привода дроссельной заслонки автомобилей

В состав системы входят:

• модуль педали акселератора;

• блок управления двигателем;

• модуль управления дроссельной заслонки;

• контрольная лампа электронного привода дроссельной заслонки.

Электронное управление перемещением дроссельной заслонки

При этом методе перемещение дроссельной заслонки всегда происходит под управлением электроники. Водитель, в соответствии с намерениями по изменению оборотов двигателя, воздействует на педаль акселератора. Положение педали отслеживается датчиками, и сигналы от них передаются блоку управления работой двигателя. От него электродвигатель получает команду на вполне определенное перемещение дроссельной заслонки в соответствии с изменением положения педали акселератора. В тех случаях, когда есть необходимость изменения крутящего момента двигателя по причинам обеспечения безопасности движения или экономии топлива, блок управления двигателем может изменить положение дроссельной заслонки самостоятельно, без изменения водителем положения педали акселератора.

Таким образом, новое качество управления сводится к тому, что блок управления регулирует положение дроссельной заслонки в соответствии с пожеланиями водителя, необходимостью обеспечения безопасности движения, снижения расхода топлива и экологическими требованиями. Электронное управление реализуется изменением положения дроссельной заслонки, давления наддува, момента впрыска топлива и момента зажигания, а также применением технологии отключения цилиндров.

Краткое описание принципов функционирования некоторых из датчиков и исполнительных устройств системы управления двигателя

Пленочный расходомер воздуха. Чувствительный элемент пленочного расходомера воздуха представляет собой кристалл кремния, на который нанесено несколько тонких платиновых слоев – резисторов: нагревательного резистора, двух терморезисторов, резистора датчика температуры воздуха.

Чувствительный элемент расположен в специальном воздушном канале, воздух в который поступает за счет разряжения. Высокая скорость потока предотвращает попадание в канал крупных частиц грязи и загрязнение чувствительного элемента. Конструкция воздушного канала позволяет определять массу как прямого, так и обратного (отраженного от закрытых клапанов) потока воздуха, что увеличивает точность измерения.

Датчик давления во впускном коллекторе. Датчик давления во впускном коллекторе измеряет абсолютное давление, т.е. давление воздуха в коллекторе относительно вакуума. Поэтому другое название датчика – датчик абсолютного давления.

Датчик давления топлива. Применение датчика обеспечивает поддержание заданного давления в системе впрыска, что в свою очередь имеет большое значение для реализации номинальной мощности, снижения вредных выбросов и уровня шума при работе двигателя.

Фазный датчик положения распределительного вала. На двигатели устанавливается датчик положения распределительного вала, работа которого построена на эффекте Холла, поэтому другое название датчика – датчик Холла.

Датчик детонации. Под степенью детонации понимается часть топливно-воздушной смеси, сгорающая с детонацией. Детонация или правильно детонационное сгорание возникает, когда удаленная от свечи зажигания часть топливно-воздушной смеси вследствие поджатия фронтом пламени нагревается и самовоспламеняется с образованием взрыва. Детонация сопровождается акустическими признаками – металлическим стуком в кривошипно-шатунном механизме. Принцип действия датчика детонации основан на пьезоэффекте. В конструкцию датчика включена пьезоэлектрическая пластина, в которой при возникновении детонации на концах возникает напряжение. Чем больше амплитуда и частота колебаний, тем выше напряжение. Когда напряжение на выходе датчика превышает заданный уровень, соотвествующий определенной степени детонации, электронный блок управления корректирует характеристику работы системы зажигания в сторону уменьшения угла опережения зажигания. Таким образом, достигается оптимальная характеристика работы системы для конкретных условий эксплуатации.

Датчик температуры охлаждающей жидкости . Предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя.

Датчик частоты вращения коленчатого вала. Предназначен для синхронизации управления системой впрыска и системой зажигания,

Сигналы от датчика используются системой управления двигателем для установления:

- момента впрыска топлива;

- количества впрыскиваемого топлива;

- момента зажигания;

- угла поворота распределительного вала при работе системы изменения фаз

- газораспределения;

- времени включения клапан адсорбера при работе системы улавливания паров бензина.

Принцип работы датчика заключается в наведении электродвижущей силы в обмотке при взаимодействии магнитного поля датчика с металлическим задающим диском (диском синхронизации).

Датчик температуры ОГ.

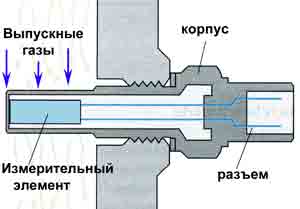

Устройство датчика температуры ОГ

Система вентиляции топливного бака/улавливания топливных испарений (EVAP) состоит из угольного адсорбера и электромагнитного клапана управления продувкой последнего. В адсорбере аккумулируются пары топлива, образующиеся в результате его нагрева. При работе двигателя скопившиеся в адсорбере топливные испарения вытягиваются во впускной тракт и направляются в камеры сгорания.

Лямбда-зонды измеряют содержание кислорода в отработавших газах (ОГ) до и после каталитических преобразователей и передают соответствующие сигналы в блок управления двигателем.

Система изменения фаз газораспределения

К регулируемым параметрам работы газораспределительного механизма относятся:

• момент открытия (закрытия) клапанов;

• продолжительность открытия клапанов;

• высота подъема клапанов.

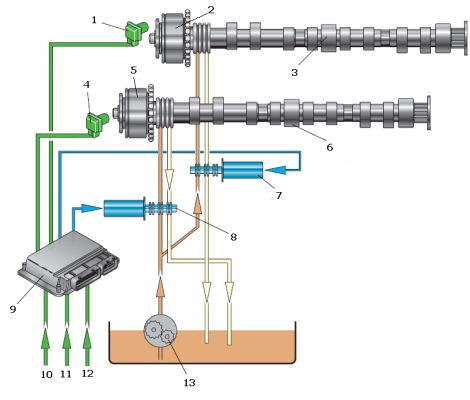

Схема системы автоматического изменения фаз газораспределения:
