Плоскостные сплошные деревянные конструкции. Общие сведения.

Плоскостными сплошными конструкциями являются конструкции, в которых основные усилия возникают в плоскости действия внешних сил и сечения которых не имеют сквозной решетки. К плоскостным конструкциям относятся:

а) при пролетах до 6 м – балки, прогоны, стропила, настилы цельного сечения, состоящие из одного элемента (доски или бруса);

б) при больших пролетах, превышающих сортамент лесоматериалов по длине, или при малых пролетах, но при значительных нагрузках – более сложные составные конструкции из брусьев, досок и фанеры в виде различного типа панелей, балок, арок, рамных и других распорных систем.

Основные виды настилов:

- настилы из досок и брусков для неотапливаемого здания;

- настилы с обрешеткой для асбестоцементных волнистых листов;

- дощатые настилы пустотной конструкции для покрытия утепленного здания.

Основные виды балок:

- балки сплошного сечения, усиленные подбалками;

- балки на пластинчатых нагелях (балки Деревягина);

- балки двутаврового сечения с перекрестной стенкой на гвоздях;

- дощатоклееные балки из пакета досок, в том числе армированные;

- клеефанерные балки с плоской и волнистой стенками.

Основные виды панелей:

- трехслойные панели с применением пластмасс, в том числе из светопрозрачных ограждающих материалов;

- клеефанерные панели покрытия.

Плоскостные сквозные деревянные конструкции. Общие сведения

Плоскостными сквозными конструкциями называются конструкции, состоящие из поясов и связывающих их решеток. Пояса в сквозных деревянных конструкциях могут состоять из одного или нескольких ветвей, которые, в свою очередь, могут быть цельного или составного сечения.

Решетка состоит из отдельных стержней – раскосов и стоек. Применение решетки вместо сплошной стенки уменьшает расход материала на конструкцию. Однако в отличие от сплошных плоскостных конструкций в сквозных имеются узловые соединения элементов решетки между собой и с поясами, требующие специальных средств соединения.

Сквозные деревянные конструкции применяют, как правило, в статически определимых системах как в отношении опорных закреплений, так и решения решетки. Вследствие податливости применяемых в деревянных конструкциях соединений, а также деформации древесины от усушки и увлажнения в статически неопределимых системах может произойти перераспределение усилий в элементах сквозных конструкций вплоть до изменения знака действующих усилий.

Различают два типа сквозных конструкций: балочные и распорные. Основными применяемыми сквозными плоскостными деревянными конструкциями в покрытиях являются фермы.

Пространственные деревянные конструкции. Общие сведения

Пространственными конструкциями называют конструктивные системы, которые обеспечивают совместную работу составляющих их элементов в двух и более плоскостях.

Пространственные конструкции из древесины и синтетических материалов отличаются большим разнообразием видов и конструктивных особенностей. Плоскостными сплошными конструкциями являются конструкции, в которых основные усилия возникают в плоскости действия внешних сил и сечения которых не имеют сквозной решетки. К плоскостным конструкциям относятся. Как и любые пространственные конструкции они, как правило, совмещают в себе несущие и ограждающие функции, при одном и том же расходе материала обладают более высокой надежностью и несущей способностью, их характеризует меньшая материалоемкость, а при агрессивности среды – большая долговечность. Пространственные конструкции используют в зданиях и сооружениях, где нежелательны или недопустимы промежуточные опоры (спортивные сооружения, промышленные здания с гибкой технологией и т.п.) и в зданиях с жесткой планировочной сеткой опор (зонтичные оболочки кассовых вестибюлей, торговых павильонов, выставочных залов, служебных помещений и т.д.). Пространственные конструкции из дерева и пластмасс успешно применяют при малых пролетах (3 – 4 м), средних (до 36 м) и больших – висячие покрытия до 100 м, сводчатые до 140 м.

С точки зрения формы применяемые в конструкциях из древесины и синтетических материалов оболочки можно разделить на следующие типы:

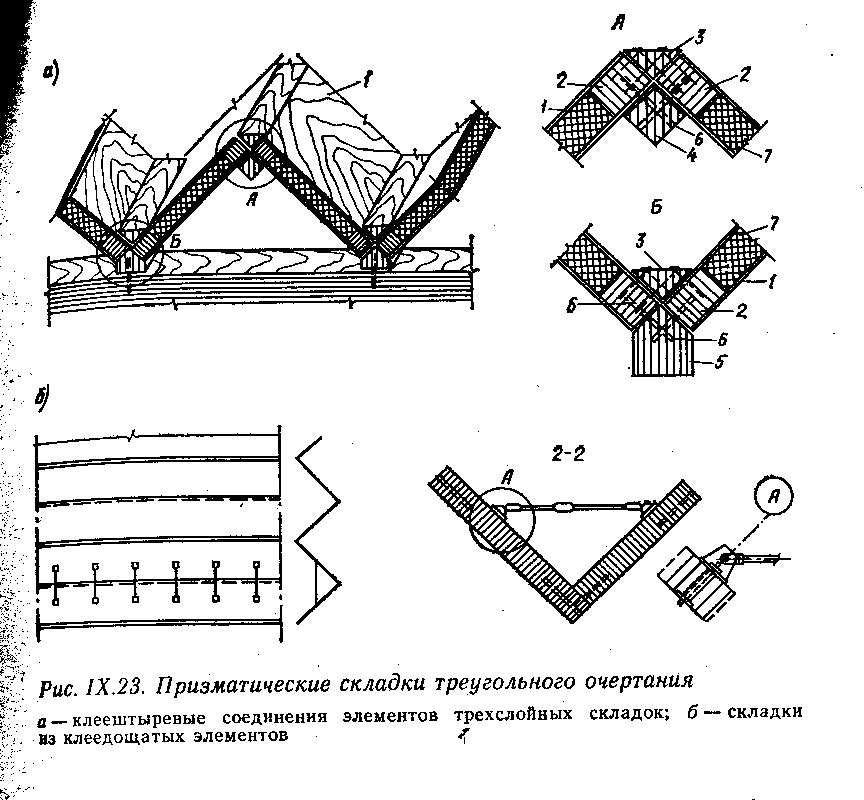

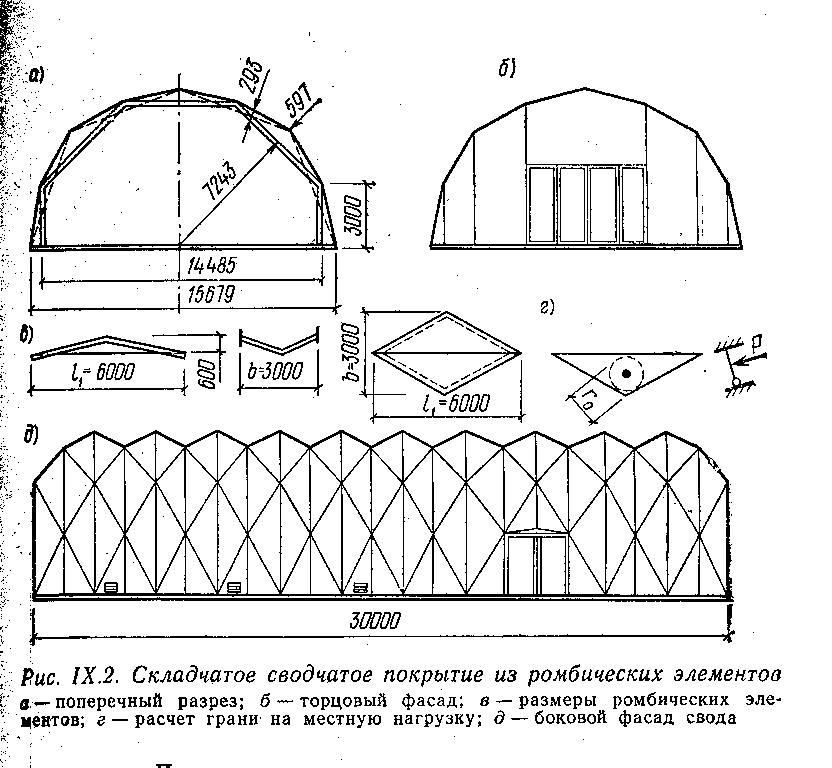

- призматические (склады, своды);

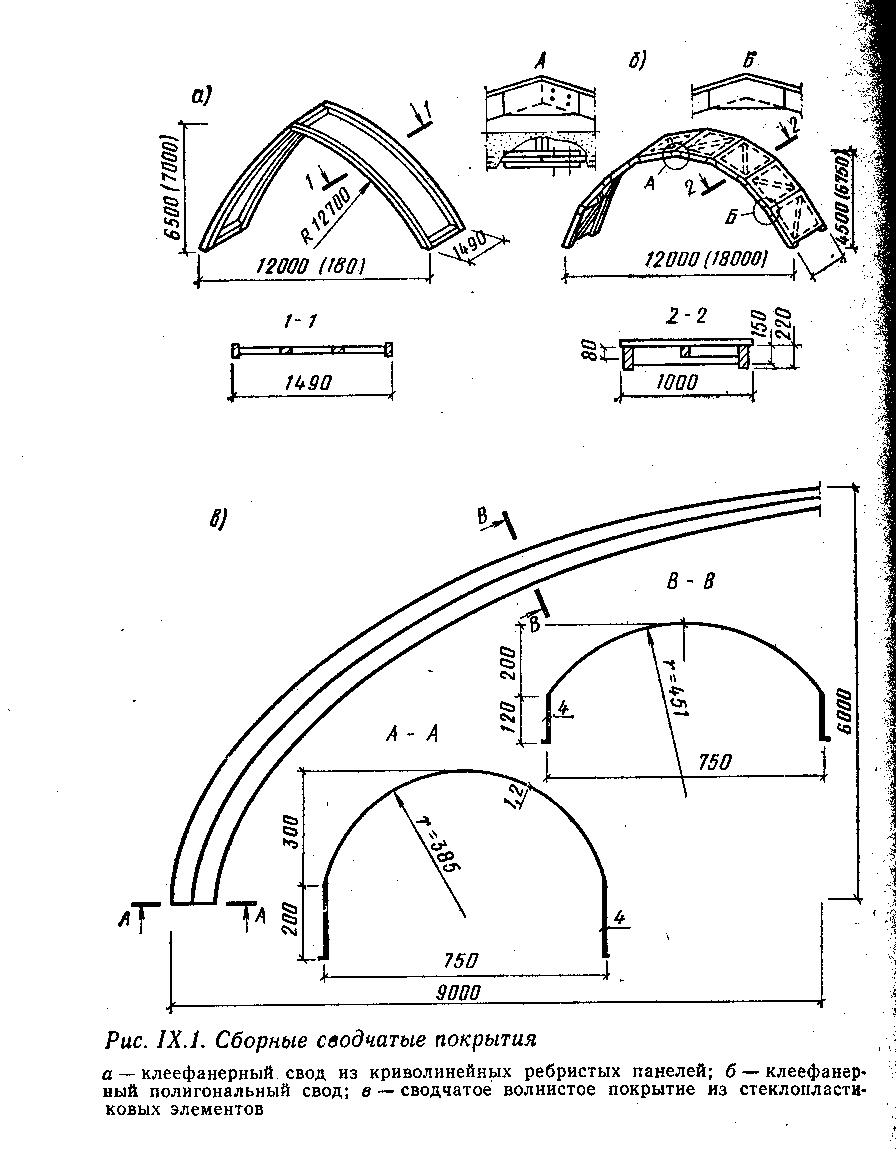

- цилиндрические (нулевой гауссовой кривизны);

- эллиптические (положительной гауссовой кривизны);

- гиперболические (отрицательной гауссовой кривизны);

- купола (сферические, конические и т.п.).

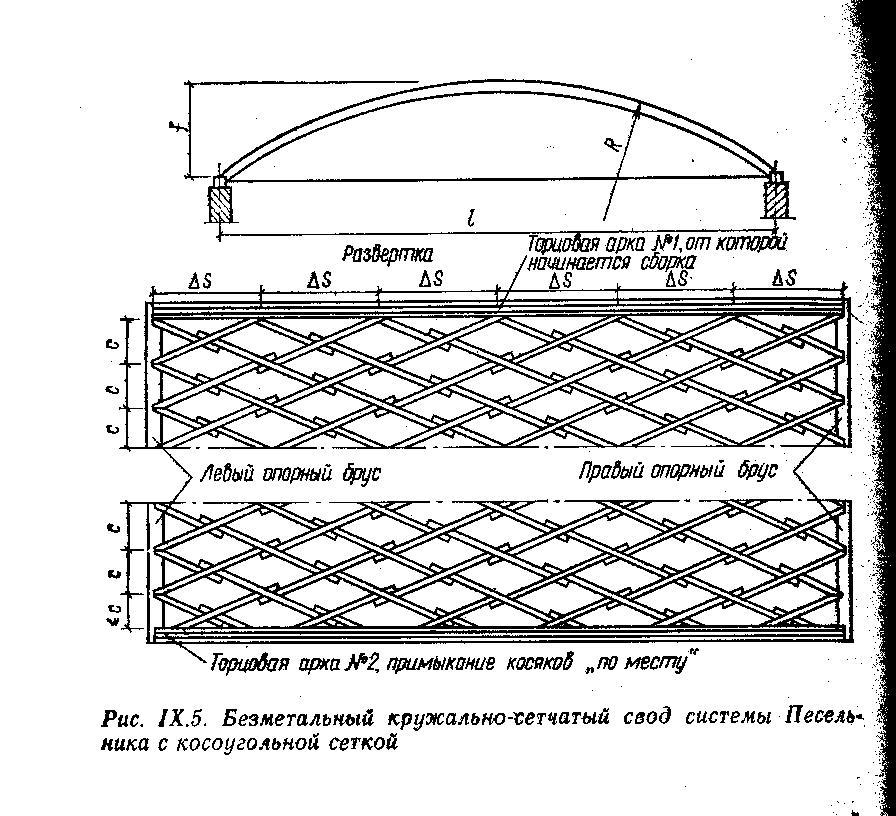

По общему конструктивному исполнению оболочки могут быть тонкостенные, ребристые, сетчатые.
