Внутренние водостоки
Внутренние водостоки отводят дождевую и талую воду с кровли по трубопроводам, расположенным внутри здания.
Тип водостоков в здании принимают в зависимости от вида здания, этажности, типа кровли, наличия наружной сети дождевой канализации.
Элементы внутренних водостоков
Внутренние водостоки состоят из
водосточных воронок,
водосточной сети (стояков, отводных труб, соединяющих водосточные воронки со стояками),
выпусков,
устройств для прочистки.
Воронки. Воронки с решетками (плоские) (рис. 5.21.) устанавливают на плоских эксплуатируемых кровлях. Воронки с колпаком (колпаковые) применяют на скатных, а также плоских неэксплуатируемых кровлях. Для увеличения пропускной способности водосточных воронок устанавливают струевыпрямители, которые препятствуют образованию завихрений у воронки, сужающих проходное сечение.
Водосточные воронки устанавливают на расстоянии не более 48 м друг от друга с учетом рельефа кровли, конструкции здания, расчетной площади водосбора. Для компенсации осадочных и температурных деформаций водосточные воронки присоединяют к стоякам или отводным линиям через компенсационные патрубки.
Водосточная сеть
Стояки принимают атмосферные воды от воронок или отводных труб. Их прокладывают в отапливаемых помещениях вдали от наружных стен, около колонн, перегородок с таким расчетом, чтобы длина подземных участков была минимальной.

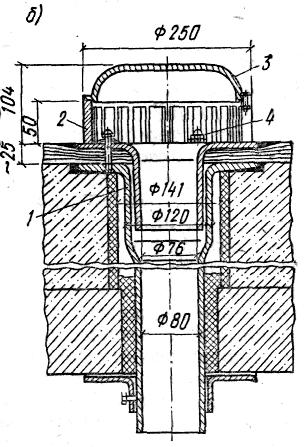

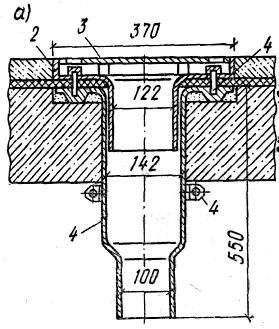

Рис. 5.21. Основные типы водосточных воронок:
(а – плоская Вр10 для плоских кровель; б – колпаковая Вр7м для скатных кровель)
1 – сливной патрубок; 2 – прижимной фланец; 3 – колпак, решетка;
4 – крепеж; 5 – патрубок асбестоцементный
В жилых зданиях стояки располагают на лестничных клетках у стен, не смежных с жилыми комнатами; в общественных зданиях – в коридорах, подсобных помещениях, лестничных клетках (рис. 5.22).
Отводные трубы, соединяющие несколько водосточных воронок, выполняют в виде подвесных трубопроводов. Отводные трубы, соединяющие воронки, прокладывают на чердаках, технических этажах, в межферменном пространстве на расстоянии 1–1,5 м от кровли. Не разрешается прокладывать отводные трубы над технологическим оборудованием и местами хранения продукции, которые не допускают попадания влаги. Диаметр отводных труб принимают не менее диаметра выпуска воронки и проверяют расчетом. Минимальный уклон линии 0,005.
Сеть горизонтальных трубопроводов прокладывают параллельно колоннам и стенам. Боковые присоединения подходят под прямым углом или близким к нему. Трубы прокладывают в земле, канале, подвале.
Подземные трубопроводы – коллекторы, собирающие воду от нескольких стояков, укладывают параллельно между собой и перпендикулярно наружным стенам здания. Каждый коллектор имеет непосредственный выпуск в наружную сеть.
Водостоки монтируют из следующих видов напорных труб:
асбестоцементных;
стальных;
чугунных;
пластмассовых.
Рис. 5.22. Схемы внутренних водостоков:
(а, б, в – перпендикулярные; г, д – пересеченные;
г – с подвесным трубопроводом; д – с коллектором)
1 – водосточная воронка; 2 – стояк; 3 – прочистка и ревизия; 4 – отступ;
