Поливочные и специальные питьевые водопроводы, фонтаны

Поливочные водопроводы устраивают для поливки зеленых насаждений и территорий в летнее время на площадках промышленных предприятий, в садах, парках, скверах, стадионах.

Распределительная сеть поливочного водопровода может быть присоединена

к действующему внутреннему водопроводу зданий,
непосредственно к сети наружного водопровода.

Подача воды в сеть поливочного водопровода, в отдельных случаях, может быть предусмотрена из собственного источника (реки, водоема) с применением насосной установки.

Особенность поливочных водопроводов – их сезонная работа и необходимость отключения и опорожнения на период холодного времени года, когда при отрицательных температурах воздуха могут происходить льдообразование и повреждения трубопроводов и оборудования.

Сеть поливочного водопровода. Трубопроводы распределительной сети прокладывают в земле или на опорах по поверхности земли с уклоном не менее 0,005 к специально установленным спускным кранам для возможности полного опорожнения всей сети. В местах пересечения проезжих дорог, тротуаров и т.п. трубопроводы прокладывают в металлических футлярах на глубине 0,7 м, устраивая колодцы или коверы для установки спускных кранов и для опорожнения.

На распределительной сети монтируют поливочные краны для присоединения гибких рукавов или для установки стационарных или подвижных оросителей (рис. 3.25). Поливочные краны устанавливают открыто, в чугунных мелких колодцах-коверах.

Для поливки территорий вокруг зданий и в отдельных помещениях внутри зданий ограничиваются установкой поливочных кранов, оборудованных вентилями и быстросмыкающимися полугайками для присоединения гибких рукавов длиной 20–30 м. Поливочные краны размещают в нишах наружных стен здания через каждые 60–70 м по его периметру на высоте 0,35 в отмостке здания. На каждом трубопроводе подводки от сети внутреннего водопровода к поливочному крану устанавливают вентиль и спускной кран (или пробку) для опорожнения на зимний период (рис. 3.25, 3.26).

При необходимости (для мытья полов и пр.) поливочные краны с подводкой к ним холодной и горячей воды устанавливают внутри помещений на высоте 1,25 м от поверхности пола.

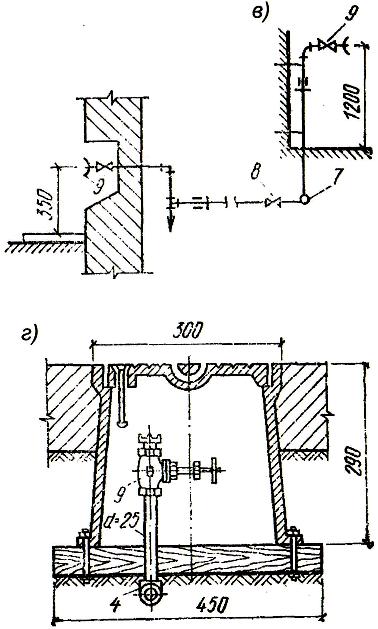

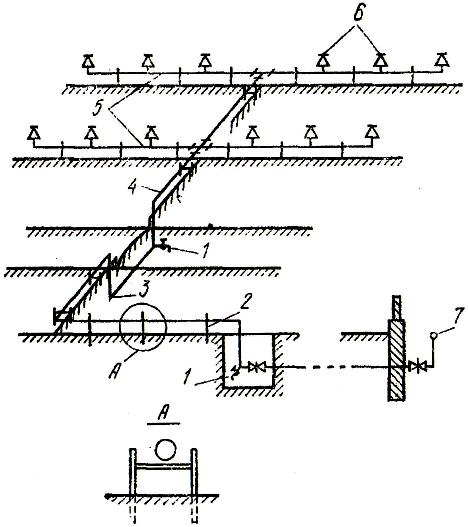

Рис. 3.25. Схема поливочного водопровода:

(а – схема поливочного летнего водопровода; б – поливочный кран у здания;

в – установка поливочного крана в помещении; г – поливочный кран в ковере)

1 – спускной кран; 2 – опоры; 3 – пересечение дороги; 4 – магистраль;

5 – распределительная сеть; 6 – оросители (поливочные краны);

7 – магистраль внутреннего водопровода; 8 – вентиль;

9 – поливочный кран с быстросмыкающейся полугайкой

Обычно при гидравлическом расчете сетей внутренних хозяйственно-питьевых водопроводов расходы воды через поливочные краны не учитывают, так как их работа не совпадает с пиковыми нагрузками (в часы максимального водопотребления).

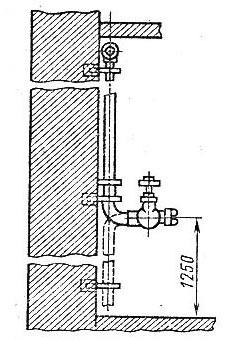

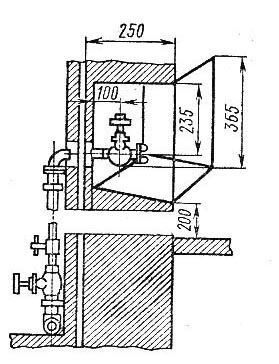

Рис. 3.26. Поливочные краны (в нише стены; в помещении; в ковере)

Питьевые фонтанчики состоят из специальной стойки со сливной чашей, оборудованной выпуском с гидрозатвором для присоединения к водосточной или канализационной сети. Внутри стойки помещается трубопровод с запорной арматурой, подводящей воду питьевого качества от хозяйственно – питьевого водопровода. Трубопровод диаметром 10–15 мм оборудуют наконечником с соплом диаметром 4–6 мм для подачи струи воды, направленной вверх или под углом (рис. 3.27).

Рис. 3.27. Питьевые фонтанчики:

(а – напольный; б – настенный)

1 – излив; 2 – керамическая чаша; 3 – выпуск; 4 – постамент;

5 – педаль; 6 – пусковой кран

Водоразборная арматура может быть с ручным или ножным приводом. В отдельных случаях применяют автоматизированный пуск воды с применением фотоэлемента.

Устанавливают питьевые фонтанчики

в горячих цехах предприятий из расчета одна колонка на 50 чел.,
в спортзалах, плавательных бассейнах – один фонтанчик на 75 чел. с расходом воды 0,035 л/с.

Фонтаны наряду с декоративными архитектурными качествами имеют большое оздоровительное значение, создавая благоприятный для здоровья микроклимат.
