Пожаротушения:

1 – наружный водопровод; 2 – спринклерные головки; 3 – ветви сети;

4 – главный подающий стояк; 5 – контрольно-сигнальный пусковой

клапан; 6 – главная задвижка; 7 – автоматический водопитатель (бак);

8 – резервный водопитатель; 9 – импульсный гидропневмобак;

10 – насосная установка; 11 – водомерный узел

Установка состоит из следующих основных элементов (рис. 3.21; 3.22):

• спринклерных головок (2), смонтированных на ветвях (3) распределительной сети,

• контрольно-сигнального пускового клапана (5) и главной задвижки (6), смонтированных на главном подающем стояке (4),

• автоматического водопитателя (бака) (7),

• устройства для присоединения резервного водопитателя (8),

• основного водопитателя, состоящего из импульсного гидропневмобака (9) объемом 0,5 м³, насосной установки (10), водомерного узла (11), присоединенного к магистральному трубопроводу наружного водопровода (1).

Установки могут состоять из нескольких секций, имеющих не более, чем по 800 спринклеров, и объем всех трубопроводов не более 2 м³ в каждой секции.

Спринклерные установки бывают водяные, воздушные, водовоздушные. Водяные системы применяют в отапливаемых помещениях, воздушные и водовоздушные – в неотапливаемых, а также в районах, где продолжительность отопительного сезона менее 240 дней. В водяных системах оросители (спринклеры) устанавливают розетками вниз, а в других системах – розетками вверх.

Спринклерная сеть состоит из

• магистрального (питательного) трубопровода, подводящего воду от водопитателя к контрольно-сигнальному пусковому клапану,

• распределительных трубопроводов, на которых размещены спринклерные головки.

Трубопроводы монтируют из стальных водо-газопроводных труб с уклоном 0,005 в сторону ввода для возможности опорожнения всей спринклерной сети.

Спринклерные головки (оросители) (рис. 3.22) ввертывают на резьбе в стальные трубы на расстоянии 3–4 м друг от друга в шахматном порядке в плане.

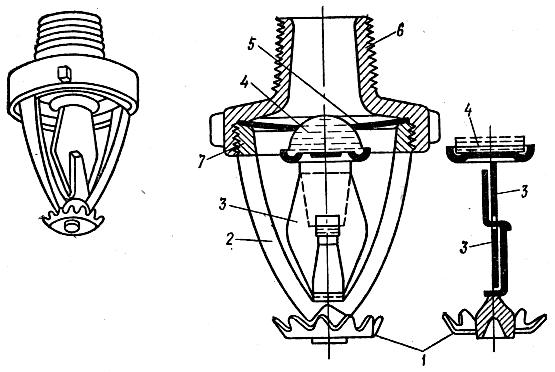

Рис.3.22. Спринклер (разбрызгиватель):

1 – розетка; 2 – кольцо с опорной рамкой; 3 – части замка; 4 – стеклянный клапан;

5 – диафрагма; 6 – корпус; 7 – опорная шайба

Один из основных элементов установки – контрольно-сигнальный (пусковой) клапан (КСК), который, в зависимости от типа спринклерной установки, бывает водяной, воздушный, водовоздушный.

Полуавтоматическая (дренчерная) система пожаротушения

Дренчерные полуавтоматические установки бывают

• заливные (во взрывоопасных помещениях),

• сухотрубные.

Оборудование этих установок состоит из

• сети с открытыми оросителями (дренчерами),

• автоматического и основного водопитателей,

• узла управления в виде запорной арматуры или клапанов группового действия, которые открываются только при возникновении пожара (рис. 3.23).

При включении установки образуется водяная завеса, которая предотвращает распространение пожара в другие помещения.

На рис. 3.24 приведена схема дренчерной установки, работа которой может быть автоматизирована с помощью спринклерных контрольных головок (оросителей), легкоплавких замков с тросовым управлением или термоэлектрических датчиков.

Дренчер состоит из головки с диафрагмой, рамы, розетки. Размещают дренчеры на расстоянии не более 3 м друг от друга и не более 1,5 м от стен защищаемого помещения.

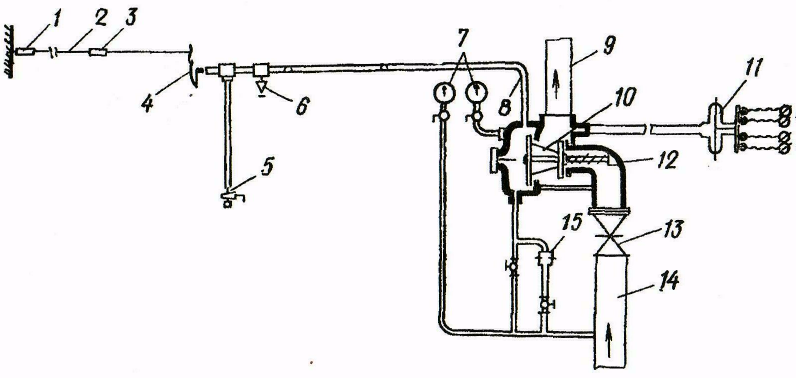

Рис. 3.23. Схема клапана группового действия дренчерной системы:

1 – натяжное устройство; 2 – трос; 3 – легкоплавкий замок; 4 – побудительный клапан;

5 – кран; 6 – спринклер; 7 – манометры; 8 – побудительный трубопровод;

9 – главный стояк дренчерной сети; 10 – двухтарельчатый клапан;

11 – контактный электровыключатель сигнала и насоса; 12 – корпус;

13 – главная задвижка; 14 – труба от водопитателя; 15 – диафрагма

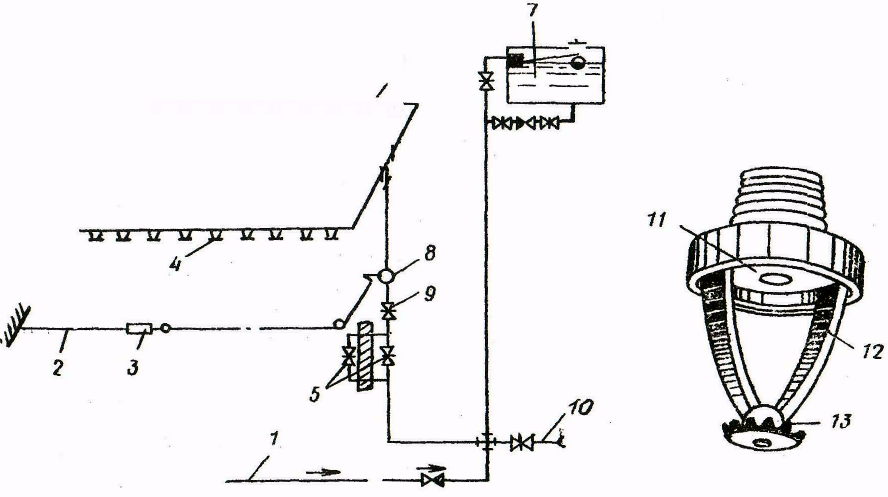

Рис. 3.24. Дренчерная полуавтоматическая система противопожарного водоснабжения:

1 – подача воды от основного водопитателя; 2 – трос;

3 – легкоплавкий замок; 4 – дренчеры; 5 – задвижки управления;

6 – распределительная сеть; 7 – водонапорный бак (автоматический водопитатель);

8 – клапан группового действия; 9 – главная задвижка;

10 – резервный водопитатель; 11 – корпус дренчера;

12 – рамка; 13 – розетка

Внутриквартирное пожаротушение для зданий

Согласно изменениям к СНиП 2.08.01–89* «Жилые здания», вводится внутриквартирное пожаротушение для зданий различной этажности. На сети хозяйственно-питьевого водопровода следует предусмотреть отдельный кран для присоединения шланга (рукава) в целях возможного его использования в качестве первичного устройства внутриквартирного пожаротушения на ранней стадии его возгорания. Шланг должен обеспечивать возможность подачи воды в любую точку квартиры с учетом длины струи (3м), быть длиной не менее 15м (менее – в небольших квартирах) диаметром 19мм и оборудованным распылителем. Дополнительных гидравлических расчетов не требуется. Устройство не входит в состав системы противопожарного водопровода, его не следует присоединять к этой системе, если она предусматривается в здании.

Помещения квартир и общежитий (кроме санузлов, ванных комнат, душевых, постирочных, саун) следует оборудовать автономными оптико – электронными дымовыми пожарными извещателями. Извещатели устанавливаются, как правило, на потолке. Допускается их установка на стенах и перегородках помещений не ниже 0,3 м от потолка.
