Глава 3. Водоснабжение зданий и отдельных объектов Классификация систем водоснабжения
Системы водоснабжения зданий и объектов любого назначения должны обеспечивать потребителей водой
заданного качества,
в требуемом количестве,
под необходимым напором.
Снабжение водой зданий и отдельных объектов может осуществляться от наружной водопроводной сети (населенного пункта, предприятия) или от собственного местного (подземного или поверхностного) источника водоснабжения.
Системы водоснабжения подразделяются по
назначению,
сфере обслуживания,
способу использования воды,
обеспеченности напором с учетом установленного оборудования.
Классификация систем водоснабжения по назначению
По назначению системы (рис. 3.1.) подразделяют на
хозяйственно-питьевые,
производственные,
противопожарные,
поливочные.
Классификация систем водоснабжения по сфере обслуживания
По сфере обслуживания системы бывают
раздельными, не соединенными одна с другой (поскольку качество воды в них может быть разное),
объединенными (хозяйственно-противопожарные, производственно-противопожарные или хозяйственно-производственные, в которых предполагается подача воды идентичного качества),
едиными, обеспечивающими подачу воды на все нужды: хозяйственно-питьевые, производственные и противопожарные.

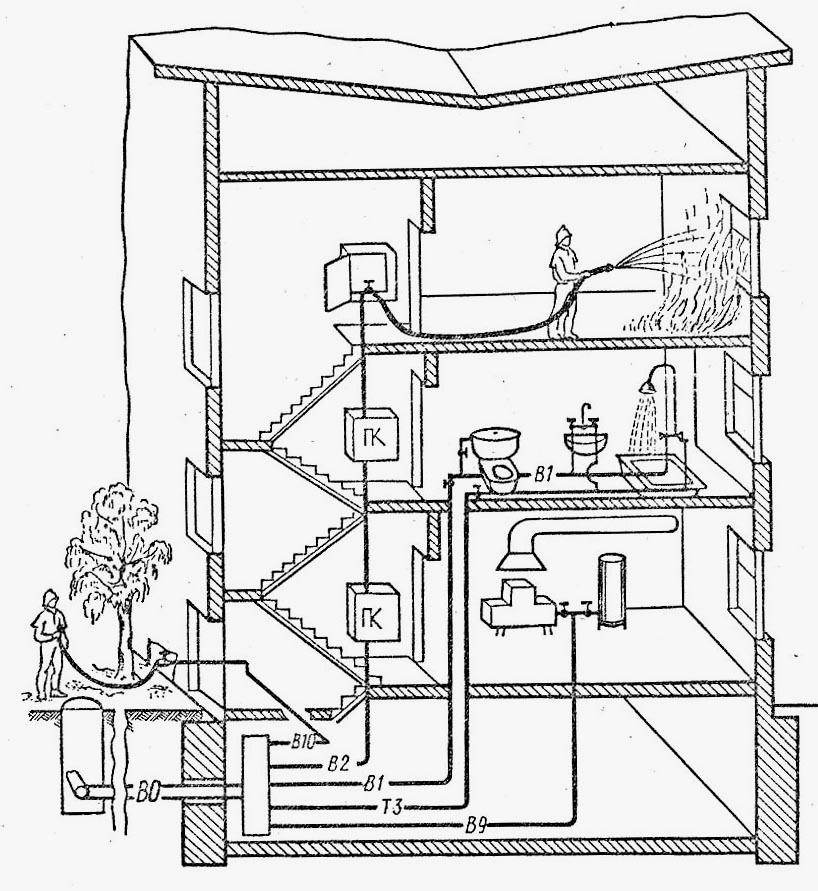

Рис. 3.1. Системы внутреннего
Водоснабжения:
В0 – общая;
В1 – хозяйственно-питьевая;
В2 – противопожарная;
В9 – производственная;
В10 – поливочная;
Т3 – горячее водоснабжение
Классификация систем водоснабжения по способу использования
По способу использования воды различают системы:
прямоточные;
оборотные;
повторного использования.
Классификация систем водоснабжения по обеспеченности напором
По обеспеченности напором с учетом установленного оборудования различают системы:
обеспеченные напором от сети наружного водопровода;
не обеспеченные напором от сети наружного водопровода.
Основные элементы внутреннего водопровода. Схемы системы водоснабжения
Основными элементами внутреннего водопровода являются (рис. 3.2):
вводы (один или несколько);
водомерный узел;
водопроводная сеть;
арматура;
местные водонапорные установки;
регулирующие и запасные баки (водоаккумулирующие устройства);
местные установки кондиционирования воды.

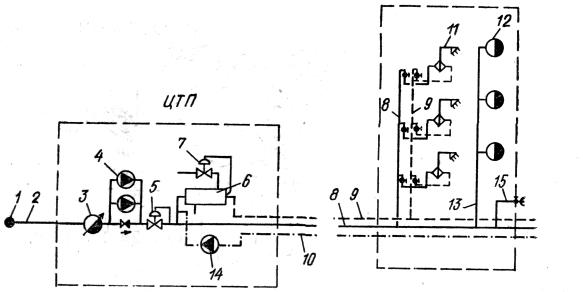

Рис. 3.2. Основные элементы внутреннего водопровода:
1 – присоединение к городскому водопроводу; 2 – ввод водопровода;
3 – водосчетчик; 4 – установки для повышения напора;
5 – устройства для выравнивания давления в сети; 6 – водонагреватели;
7 – устройства для регулирования температуры;
8 – магистральная и распределительная сети холодной воды;
9 – подающие трубопроводы горячей воды;
10 – циркуляционные трубопроводы горячей воды;
11 – водоразборная и запорная арматура; 12 – пожарные краны;
13 – пожарный стояк; 14 – циркуляционный насос;
15 – поливочный водопровод
Схемы системы водоснабжения
В зависимости от обеспеченности напором с учетом установленного оборудования различают следующие схемы системы водоснабжения:
с водонапорным баком;
с повысительной насосной установкой;
с повысительной насосной установкой и с водонапорным баком;
с повысительной пневматической установкой или с повысительными насосами и гидропневмобаком;
зонные;
с разрывом струи и приемным резервуаром;
с уравнительными баками;
оборотного водоснабжения;
повторного использования воды.
Схемы системы внутреннего водопровода с водонапорным баком применяют в тех случаях, когда гарантированный напор в часы максимального водопотребления недостаточен, т.е. ниже требуемого напора, а в другие часы (особенно ночью) достаточен (Нгар = Нтр). В часы недостаточного напора, когда Нгар < Нтр, все водоразборные устройства обеспечиваются напором от водонапорного бака.
Схемы системы внутреннего водопровода с повысительной насосной установкой применяют, когда напор в наружном водопроводе постоянно или периодически ниже требуемого или когда во внутреннем водопроводе режим водопотребления характеризуется малой неравномерностью (рис 3.3.).

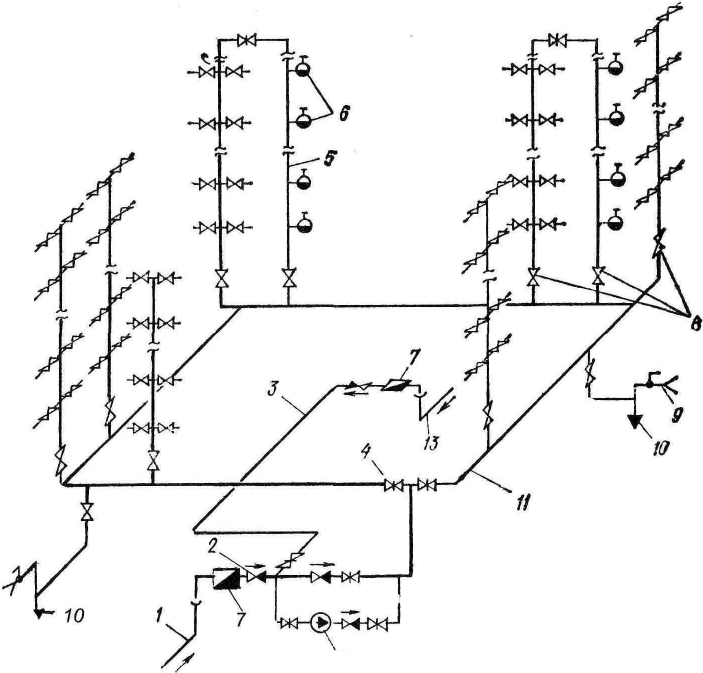

12
Рис. 3.3. Система водоснабжения здания с повысительной насосной
