2.2. Изменение сечения поясов главной балки и проверка сечения.

Сечение поясов уменьшаем на расстояние:

от опоры, при этом изменение сечения не должно попадать на балку настила.

Находим изгибающий момент в изменённом сечении:

;

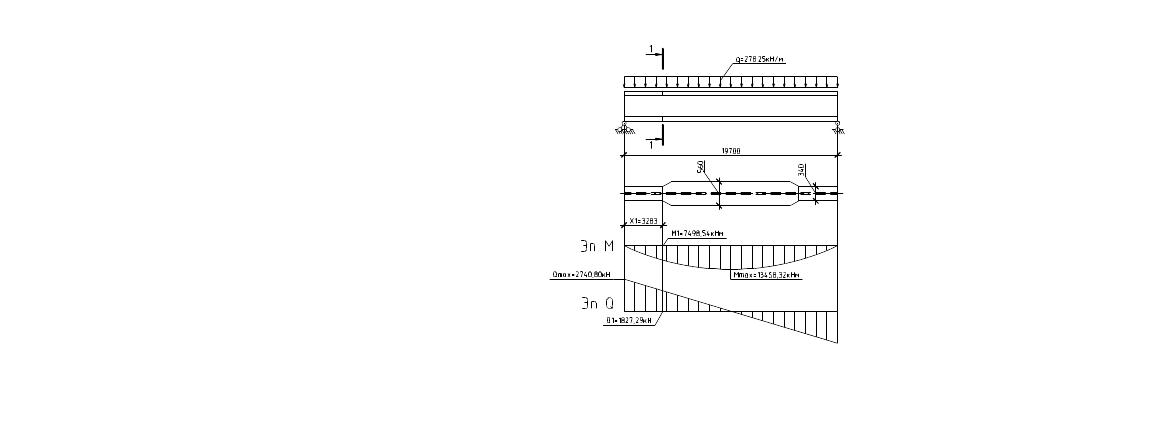

Рисунок 9. Схема главной балки с изменением сечения.

Принимаем стыковую полуавтоматическую сварку. При этом:

Расчетное сопротивление сварного шва:

Определяем требуемые момент сопротивления и момент инерции для изменённого сечения.

Требуемая площадь сечения полки:

Тогда ширина полки:

Принимаем По ( [3], т. 10, приложение №6).

Определяем момент инерции измеренного сечения:

Проверим прочность по нормальным напряжениям в сварном стыковом шве:

Проверим прочность балки по касательным напряжениям у опоры балки

Находим статический момент измененного сечения

Проверяем приведенное напряжение на границе стенки в месте изменения сечения:

при

Проверка:

Проверка общей устойчивости главной балки не требуется, так как она закреплена настилом.\

2.3. Проверка местной устойчивости элементов балки.

2.3.1 Проверка местной устойчивости полки.

Местная устойчивость будет обеспечена, если выполняется условие.

2.3.2 Проверка местной устойчивости стенки.

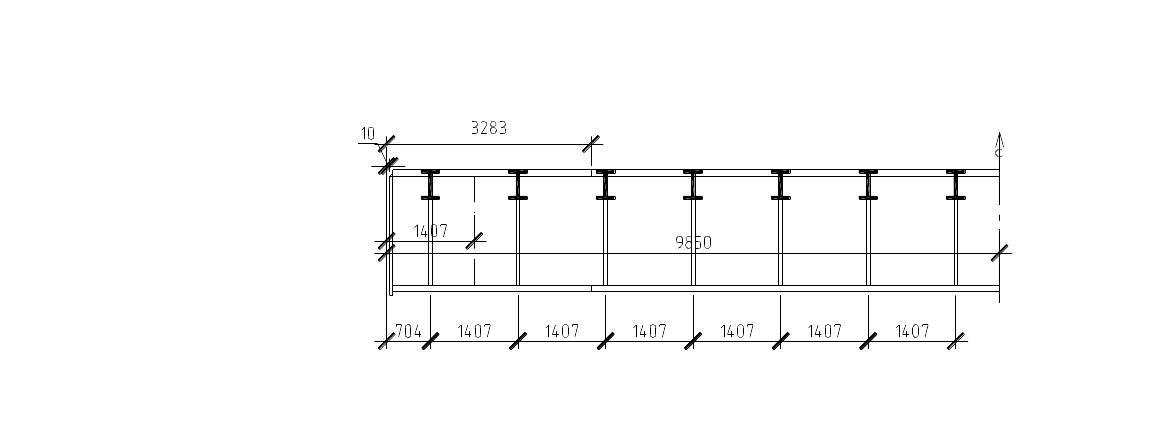

Рисунок 11. Расстановка рёбер жёсткости.

Определяем условную гибкость стенки:

При поэтажном сопряжении балок и необходима проверка местной устойчивости стенки. Принимаем шаг ребер жесткости

Принимаем а=140,7см в средних и 70,4 см в крайних отсеках.

Первый отсек (сечение 1-1).

Проверку местной устойчивости производим в сечении при местной нагрузке на расстоянии х1= 140,7 мм от опоры.

Нормальные сжимающие напряжения у верхней грани стенки определяем по формуле:

Средние касательные напряжения в стенке:

Находим и коэффициент ,

При получим .

Критические нормальные напряжения находим по формуле:

МПа

Критические касательные напряжения находим по формуле:

Проверяем устойчивость стенки по формуле:

Устойчивость стенки в первом отсеке обеспечивается.

Отсек 2 (Сечение 2-2)

Проверку местной устойчивости ведем в сечении 2-2 на расстоянии x =9,85 м от опоры.

В данном сечении .

;

Находим напряжение в отсеке

Коэффициент δ:

При получим .

Критические нормальные напряжения находим по формуле:

МПа

Проверяем устойчивость стенки по формуле:

Устойчивость стенки в среднем отсеке обеспечивается.

Назначаем размеры двусторонних рёбер жёсткости:

Принимаем . Принимаем

Сечение ребра назначаем .

Поперечные рёбра жёсткости привариваем дуговой сваркой под флюсом (ГОСТ 14771-76*) проволокой Св-08Г2С (ГОСТ 2246-701*) диаметром 1,4-2 мм. В соответствии с т.4.15[4] принимаем катетом сварного шва .

Рисунок 12. Двусторонние рёбра жёсткости
