5. Друкарські процеси і машини

5.1 Вибір друкарської машини

Оскільки книжковий блок, форзац та обкладинка кольорові, то доцільно вибрати чотирифарбову машину.

Друкарська листова офсетна машина фірми «KBA» , модель «Rapida 105». Завдяки високій продуктивності та значній степені автоматизації вже у базовій комплектації ця машина дозволяє досягти високий рівень рентабельності та автоматизації друкарського процесу. Їй притаманна висока якість друку та можливість задруковувати широкий діапазон матеріалів. Перехід з картону на папір і навпаки зовсім не потребує переналадки, що дозволяє досягти значної економії часу. Швидкість друку – 15000 відбитків/год. При кількості друкарських секцій до 10. машина повністю автоматизована. Комп’ютерний пункт керування забезпечує повний контроль всіх основних функцій і режимів роботи машини. Комп’ютер не тільки полегшує працю друкарю, зменшує кількість помилок на етапі друкарського процесу. Завдяки сумісності з протоколом СІР 3 машину можливо інтегрувати в атоматичну систему управління передачі даних типографії, що дозволяє направляти дані, отримані на етапі додрукарської підготовки безпосередньо на друкарську машину для її попередньої автоматичної наладки для друку конкретного тиражу. Дистанційна діагностика дає можливість скоротити час на пошук та усунення несправностей з декількох днів до пів години. Машина може бути укомплектована усіма необхідними для офсетного друку чи для подальшої обробки продукції (система перегортання листа, різні системи сушок та лакувальні вежі, тощо).

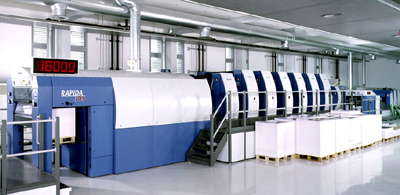

Офсетна друкарська листова машина Rapida 105

Офсетна друкарська листова машина Rapida 105

Таблиця 5.1- Основні технічні характеристики машина фірми «KBA», модель «Rapida 105»

Формат аркуша, макс., мм	Односторонняя печать 720х1050, двухсторонняя печать 720х1050
Формат аркуша, мин., мм	Односторонняя печать 340х4800, двухсторонняя печать 440х520
Формат друку, макс., мм	Односторонняя печать 730х1030, двухсторонняя печать 700х1030
Максимальна производительность друку, аркуш./ч	Односторонняя печать 18 000, двухсторонняя печать 15 000
Стандартные запечатываемые материалы, мм	Бумага до 0,4Картон (опционально), макс: до 1,2Пластик ((опционально), макс: до 1,0
Высота стапеля, мм	Самонаклад 1300Приемка 1200

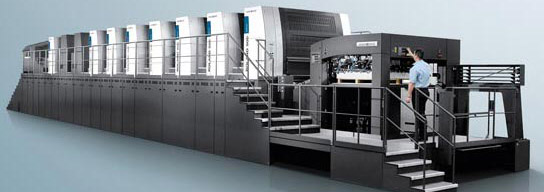

Офсетна друкарська машина серії MAN Roland 900. Офсетна друкарська машина серії MAN Roland 900 Машина дозволяє обробляти широкий спектр матеріалів – папір від 0,04 мм, картон, в тому числі тяжкі види картону до 1,5мм, гофрокартон G/F товщиною до 1,2мм, гофрокартон Е товщиною до 1,6мм.

Машина має високу продуктивність та ефективність незалежно від друкованого тиражу. Завдяки автоматизації процесів зміни форм, форматів, друкарських матеріалів та змивки, налагодження MAN Roland 900 потребує менше часу, ніж інші машини цього класу.

Модульна побудова машини MAN Roland 900 дозволяє вибрати конфігурацію відповідну до потрібних умов виробництва: максимум вісім друкарських секцій, одинарний чи подвійний лакувальний модуль, включаючи подовжений вивідний пристрій та різні комбінації сушок.

Відмінна якість друку забезпечується безконтактною мережею аркуша через передаточний пристрій між друкарськими секціями, досконалим фарбовим та зволожуючим апаратами, аеродинамічно коректною системою проводки аркуша в новому пристрої прийомки Air Gilde.

Система електронного керування PECOM дозволяє об’єднати в єдину локальну мережу друкарські машини, завчасно налагоджувати машини для виконування нових робіт під час друку попередніх, контролювати процес виконання та багато інших параметрів, поєднати друкарські машини з комплектом до друкарської підготовки, накопичувати статистику.

Таблиця 5.2- Основні технічні характеристики машини MAN Roland 900

	Формат 4	Формат 5	Формат 6	Формат 7В	Формат 8
Друкарські секції	2-8	2-8	2-8	2-8	2-8
Формат аркуша (мм) min max	460х620 820х1130	500х700 890х1260	600х850 1000х1400	600х920 1200х1620	700х1150 1300х1850
Плоша друку, max (мм)	810х1120	880х1260	990х1400	1190х1620	1290х1850
Висота стапеля: самонаклад приємка	1300 1300	1300 1300	1300 1300	1316 1200	1316 1200
Продуктивність машини (аркуш/год.)	14000	14000	14000	12000	10000

Основні технічні переваги:

• Компоновка машини з використанням друкарських циліндрів та аркушепередаючих циліндрів подвійного діаметра, система транспортування аркуша між друкарськими секціями на повітряній подушці за допомогою лиш одного елемента аркушопередачі – трансфертера.

• Приладка по діагоналі, яка виконується за допомогою передаточних циліндрів.

• Привід машини виконується через шістерневу передачу та карданний вал. Таким чином, забезпечується безлюфтова передача крутячого моменту на різних швидкостях друку.

• Високий ступінь автоматизації машини. Система наладки машини на формат і товщину друкарського матеріалу, керування фарбовими профілями фарбових апаратів RCI (Remote Control Inking) , приладка, зволоження, подача повітря, сенситометричний контроль відбитку та інші функції виконуються з пельту керування, або попередньо вказуються за допомогою системи РЕСОМ.

• Система РРL автоматичної зміни форм, яка забезпечує зміну форми за одну хвилину на одній друкарській секції.

• Фарбовий апарат, виключаючий різновідтінковість відбитку, має широкі властивості керування процесом друку, наприклад автоматичний пристрій розділу ланцюга валиків у фарбовому апараті при зупинці машини, пристрій реверсу дукторного циліндру, пристрій регулювання осьового руху накатних фарбових валиків для виключення шаблонування.

• Зволожуючі апарати Roland Deltamatic з дельта-ефектом дозволяють очищувати поверхню друкарської форми від «марашек». Дукторний валик зволожуючого апарату має керамічне покриття.

• Нова, аеродинамічна конструкція машини з візуальним контролем проводки аркуша Air Glade.

• Передача данних між пультом керування і машиною здійснюється по волокно-оптичному кабелю.

• Серія машин MAN Roland 900 може дооснащуватися різноманітними опціями, наприклад:

• Самонакладка та виклад Non-Stop різноманітних конфігурацій, включаючи систему логістики AUPASYS.

• Пристрій термостатування фарбових апаратів.

• Пристрій автоматичної змивки всіх елементів друкарської ти лакувальної секцій.

• Система швидкої зміни лаку Quick Change coating.

• Подвійний лакувальний модуль з одним чи двома передаточними модулями.

• Система кінцевих та проміжних сушек різноманітних конфігурацій для дисперсійних та УФ-лаків та фарб.

• Система автоматичного різу аркушів In-Line Slitter.

• Система сенситометричного та колориметричного контролю та регулювання фарбового прфіля ColorPilot, Multi CCI-2D.

• Програмний комплекс керування машиною, планування та обліку виробництва PECOM, та багато іншого.

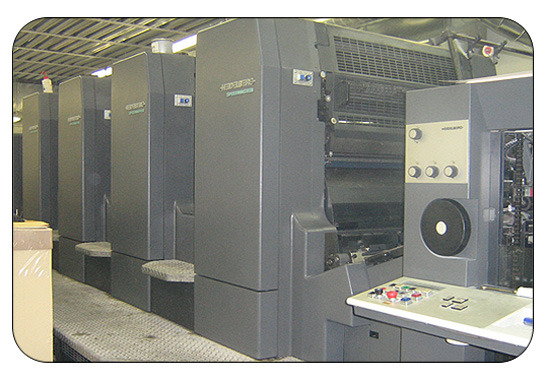

Листова друкарська машина Heidelberg Speedmaster CD 102 4+L

Листова друкарська машина Heidelberg Speedmaster CD 102 4+L Високий рівень автоматизації, висока якість друку, швидка переналадка та друк тиражу, надійність конструкциії, багато опцій є свідоцтвами сучасності і якості машини Speedmaster CD 102 4+L , що є в арсеналі друкарні «Новий друк». Autoplate система автоматичної зиіни друкарських форм CP 2000 пульт управління Охолодження повітрям Technotrans CombiStar CAN зволоження та контроль температури фарбового апарату Пристрій Non Stop на выводі Каскадный самонаклад із приладом передустановки на формат Стапельний стіл на самонакладі та виводі Drystar 2000 для подовженого вивідного пристрою Технічні характеристики:

Тип	CD 102 V 4+L
Кількість друкарських секцій	4+L
Максимальный розмір листа, мм	720х1020
Мінімальный розмір листа, мм	280х420
Макс. задруковуємий формат, мм	710х1020
Максимальна швидкість друку, відбитків за годину	15000
Довжина, см Ширина, см	903 299
Вага, кг	29540
Споживає потужність, кВт	55
Товщина пластини, мм	0,15 - 0,5
Розмір пластини, мм	770х1030

Вважаю доречним зазначити, що російський «Поліграфкомбінат дитячої літератури» також надав перевагу машині фірми Heidelberg : нещодавно придбав нову п'ятифарбову друкарську машину тієї ж серії Heidelberg Speedmaster SM 102-5+L.

Довіряючи добрим технічним характеристикам, авторитету російських професіоналів та майстрам підприємства «Новий друк», обираємо машину Heidelberg Speedmaster CD 102 4+L.
