Приложения.
Таблица П1. Основные соотношения для различных схем выпрямителей.
-
Схема
Udо
U20(ф)
Uобр
Udo
Iv
Id
I2
Id
Sтр
Pd
1НВ
0,9
3,14
0,5
0,785
1,48
1МВ
0,9
1,57
0,5
1,11
1,23
3НВ
1,17
2,09
0,33
0,58
1,35
3МВ
2,34
1,05
0,33
0,82
1,045
Обозначения в табл. П1:
Udo, Id - средневыпрямленные значения напряжения и тока выпрямителей;
U2(ф), I2 - напряжение на вторичной обмотке трансформатора (фазное) и ток вторичной обмотки;
Uобр - максимальное значение обратного напряжения на вентиле;
Iv - средний прямой ток вентиля;
Sтр, Pd - габаритная мощность трансформатора и средняя мощность нагрузки.
Учебно-методическая литература
Траубе Е.С., Миргородский В.Г. Электротехника и основы электроники. - М.: ВШ, 1985. - 160 с.
Справочник по электрическим машинам: в 2 т./Под ред. И.П.Копылова и Б.К.Клокова. Т. 1 – М.: Энегоатомиздат, 1988.-456 с.
3. Диоды. Справочник/О.П.Григорьев, В.Я.Замятин и др. - М.: Радио и связь, 1990. - 336 с.

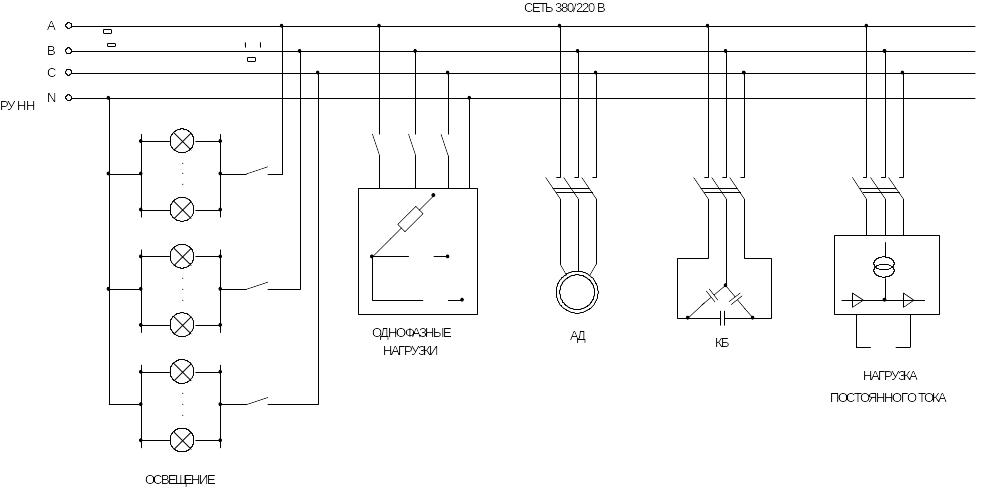

Рис.1. Упрощенная принципиальная схема электроустановок цеха.
