  1. Методические указания к выполнению работы.

П. 1.1.1. В зависимости от номинального напряжения нагрузок выбирают их подключение к линейному (Uном=380 В) или фазному (Uном=220 В) напряжениям. В некоторых случаях подключение задано в условии. Далее находят:

а) полную мощность нагрузки:

Sном = P / cos, ВА (3.1)

б) номинальный ток

Iном = Sном/Uном, А (3.2)

в) угол сдвига фаз (например, по значению cos)

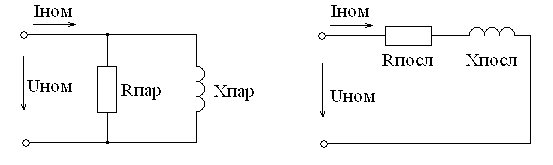

П. 1.1.2. Вначале изобразим заданную схему замещения, считая нагрузку активно-индуктивной:

а) б)

Рис. 3.1. Параллельная (а) и последовательная (б) схемы замещения нагрузок.

Затем рассчитываем параметры соответствующей схемы в следующем порядке:

а) параллельная схема замещения:

- находим активную и реактивную составляющие тока нагрузки:

Iа = Iном * cos (3.3)

Iр = Iном * sin (3.4)

- находим значения активного и реактивного сопротивлений схемы замещения по закону Ома:

Rпар = Uном / Ia (3.5)

Xпар = Uном / Iр (3.6)

б) последовательная схема замещения:

- находим полное сопротивление нагрузки:

Z = Uном / Iном (3.7)

- находим значения активного и реактивного сопротивлений схемы замещения:

Rпосл = Z * cos (3.8)

Xпосл = Z * sin (3.9)

- активную и реактивную составляющие напряжения для построения векторной диаграммы:

Ua = Uном * cos (3.10)

Uр = Uном * sin (3.11)

Для параллельной схемы замещения строим векторную диаграмму токов, для последовательной – векторную диаграмму напряжений.

П. 1.1.3. Для осветительной нагрузки общую мощность каждой фазы находят, умножая количество ламп в фазе на номинальную мощность одной лампы, а ток находят исходя из полученного значения мощности, считая коэффициент мощности осветительной нагрузки равным единице.

П. 1.2.2. Электрические параметры асинхронного двигателя в номинальном режиме можно найти следующим образом: - активная мощность, потребляемая в номинальном режиме:

Р1ном = (Рном / ном)*100% (3.12)

- полная мощность в номинальном режиме:

Sном = Р1ном / cosном (3.13)

- номинальный ток двигателя (линейный):

Iном = Sном / 3 * Uном (3.14)

- реактивная мощность в номинальном режиме:

Qном = Sном*sinном = (3.15)

П. 1.2.3. Расчет упрощенной механической характеристики двигателя можно провести в следующем порядке:

а) Точка идеального холостого хода:

- скольжение равно 0;

- скорость вращения ротора равна скорости вращения магнитного поля и может быть определена по формуле

n0 = 60*f / p , об/мин (3.16)

где p - число пар полюсов (указано в типе двигателя), f = 50 Гц

- момент на валу равен 0.

б) Точка номинального режима:

- скольжение равно номинальному значению;

- скорость вращения ротора (если не задана в паспорте) находится из формулы скольжения:

nном = n0 * (1 – s ном) об/мин, (3.17)

где номинальное скольжение необходимо подставлять в долях единицы, а не в процентах.

- момент на валу определяется из формулы механической мощности:

Мном = 9550*Рном / nном , Н*м (3.18)

в) Критическая точка:

- скольжение в критической точке можно найти, используя приближенную формулу Клосса для номинальной точки. Решение получившегося квадратного уравнения относительно критического скольжения имеет вид:

(3.19)

где  = Ммакс / Мном – заданная в паспорте перегрузочная способность двигателя.

- скорость вращения ротора определяем через скольжение:

nкр = n0 * (1 – s кр) , об/мин (3.20)

- момент на валу определяем по заданной перегрузочной способности двигателя.

г) Точка пуска:

- скольжение равно 1, скорость вращения равна 0;

- пусковой момент определяем по его заданной кратности.

Расчет точек электромеханической характеристики производим в соответствии с оговоренными в п. 1.2.3 задания условиями и заданной кратностью пускового тока.

П. 1.2.5. Расчет параметров конденсаторной батареи можно произвести в таком порядке:

а) находим линейный ток КБ:

(3.21)

б) находим реактивное сопротивление одной фазы батареи (для соединения конденсаторов в треугольник):

(3.22)

в) находим емкость конденсаторов одной фазы:

Cф = 106 / ( * Хф), мкФ (3.23)

П. 1.3.1. Номинальный ток нагрузки постоянного тока находим по заданным значениям номинальной мощности и номинального напряжения.

П. 1.3.2. Расчет параметров выпрямителя ведем в следующем порядке:

а) В соответствии с заданием изображаем схему выпрямительной установки. Для однофазных схем выпрямления трансформатор подключаем на линейное напряжение (между любыми двумя линейными проводами), для трехфазных – трансформатор подключаем по схеме Y/ для мостовой схемы, и по схеме  /Y – для нулевой.

б) По приведенным в табл. П1 приложения соотношениям находим для своих данных величины напряжения вторичной обмотки трансформатора U20 , расчетные значения максимального значения обратного напряжения и прямого среднего тока через диоды, а также величины тока вторичной обмотки трансформатора и его габаритную мощность. Полученные значения заносим в соответствующие колонки табл. 3.

в) По справочнику выбираем тип диодов по ближайшим большим значениям обратного напряжения и прямого тока. Записываем тип диода и его параметры в таблицу.

г) В зависимости от схемы соединения трансформатора находим ток его первичной обмотки и коэффициент трансформации (для трехфазных схем находим фазный коэффициент трансформации).

П. 1.4.1. Вычерчиваем упрощенную схему подключения нагрузок в соответствии со своим вариантом задания, показав схему замещения заданной однофазной нагрузки и схему выпрямительной установки.

П. 4.1.2. Для нахождения линейных токов и тока в нейтральном проводе строим в масштабе совмещенную векторную диаграмму всех потребителей, соединенных по схемам «звезда» и «треугольник», а также однофазных нагрузок. Ток, потребляемый выпрямительной установкой, считаем чисто активным. Расчет активной мощности ведем отдельно для каждой фазы, найдя затем общую активную мощность как сумму мощностей фаз.
