Сравнительные характеристики разрядных ламп

Тип лампы	Световой поток, лм	Световая отдача, лм/Вт	Индекc цветопередачи, Ra	Срок службы, ч
Натриевые	30000	110	30	32000
Металлогалогенные	20000	85	85	20000
Ртутные	13000	50	55	16000

Представляют интерес сравнительные характеристики энергоэффективности ИС различных типов и мощности, которые представлены в прил. 10.3.

Пускорегулирующая аппаратура (ПРА). Для зажигания люминесцентных ламп необходим импульс напряжения порядка нескольких сотен вольт, а для стабилизации процесса горения требуется ограничение рабочего тока лампы до нескольких сотен миллиампер. Обе функции в обычных ПРА выполняет индуктивное сопротивление (дроссель) в комплекте со стартером. Такие электромагнитные ПРА (ЭмПРА) с рабочим током частотой 50 Гц имеют большие габариты и значительную массу, кроме того, велики и собственные потери в дросселях.

С целью экономии электроэнергии нашли применение ЭмПРА с пониженными потерями, что позволяет повысить энергоэффективность на 6…26% по сравнению с ЛЛ, оснащенных обычными ЭмПРА.

Таблица 3.10

Сравнительные характеристики люминесцентных ламп с различными типами пра

Мощность лампы, Вт	Стандартный ЭмПРА								ЭмПРА с пониженными потерями												ЭПРА
	суммарная мощность, Вт		свето-вой поток, лм		световая отдача				суммарная мощность, Вт			свето-вой поток, лм			световая отдача					суммарная мощность, Вт			свето-вой поток, лм			световая отдача
					лм/Вт	%		лм/Вт							%		лм/Вт									%
Стандартная ЛЛ
18	29	1450		50			100			24			1450			60		120			19			1350			71		142
218	23	1450		63			100			21			1450			69		110			18			1400			78		123
36	46	3450		75			100			42			3450			82		109			36			3350			93		124
58	71	5400		76			100			66			5400			82		107			55			5200			95		124
КЛЛ
7	14	400		29			100			11			400			36		126			9			400			44		155
9	15	600		40			100			13			600			46		115			12			600			50		125
11	16	900		56			100			15			900			60		106			14			900			64		114
18	29	1200		41			100			24			1200			50		121			20			1200			60		145
24	35	1800		5			100			30			1800			60		116			27			1800			67		129
36	46	2900		63			100			42			2900			69		109			39			2900			74		18

Существенно повысить энергоэффективность позволяет применение ПРА нового поколения – электронных ПРА (ЭПРА). Экономия электроэнергии при их использовании достигает 14…55%.

В табл. 3.10 представлены сравнительные характеристики при применении различных типов ПРА.

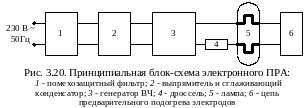

ЭПРА включает несколько функциональных блоков (рис. 3.20).

Сетевое напряжение 220 В частотой 50 Гц преобразуется выпрямителем со сглаживающим конденсатором в постоянное напряжение – 325 В. Высокочастотный генератор на двух транзисторах преобразует это постоянное напряжение в переменное (с прямоугольной формой кривой) частотой выше 40 кГц. Ограничение тока и стабилизация мощности лампы в ЭПРА также осуществляются дросселем. Однако, благодаря тому, что схема работает на высокой частоте, индуктивность дросселя и его габариты очень малы по сравнению с ЭмПРА.

Для достижения процесса зажигания лампы, как упоминалось выше, к ней должно быть приложено достаточно высокое напряжение, а для обеспечения приемлемого полезного срока службы электроды лампы перед зажиганием разряда должны быть прогреты до температуры электронной эмиссии. В высокочастотном режиме работы схемы ПРА указанные условия зажигания обеспечивает резонансная цепь, последовательно включенная с электродами. Колебательный режим этого контура регламентируется так называемым «холодным» проводником. Помехозащитный низкочастотный фильтр на входе схемы препятствует обратному воздействию генератора высокой частоты на сеть (проникновению в сеть высших гармоник тока). Благодаря встроенному ЭПРА лампы могут включаться во все сети со стандартными значениями частот и колебания частоты на работе лампы не сказываются.

Применение ЭПРА достигается существенная экономия электроэнергии за счет:

• снижения потерь мощности практически до 50%;

• повышения световой отдачи ламп при питании их током высокой частоты.

Обычные ЭмПРА используются весьма широко в относительно недорогих светильниках. ЭмПРА с пониженными потерями применяются в относительно дорогих светильниках, преимущественно с зеркальными экранирующими решетками, предназначенные, в основном, для освещения административных помещений.

ЭПРА экономически целесообразно использовать в дорогих светильниках при годовом числе работы ОУ не менее 2000 ч.

Следует отметить ряд существенных преимуществ ЭПРА в сравнении с традиционными ЭмПРА:

• возможность регулирования яркости, что, в свою очередь, позволяет поддерживать лампу в дежурном режиме с пониженной яркостью и последующим выведением ее на обычный режим;

• возможность зажигания ламп при низких температурах;

• отсутствие мерцания светового потока и акустических шумов;

• отсутствие опасности возникновения стробоскопического эффекта.

Люминесцентные лампы Т5 и большинство КЛЛ комплектуются встроенными ЭПРА и находят применение не только в производственных и административных зданиях, но и в жилых помещениях.

В настоящее время разработана и изготавливается целая гамма ЭПРА. Отечественные ЭПРА не только не уступают импортным аналогам, но и имеют ряд преимуществ, решающим среди которых является их значительно более низкая стоимость, а также адаптация под наши светильники – конструктивно ЭПРА сделан в типоразмере ЭмПРА, что существенно облегчает их замену.

Отечественной промышленностью освоен выпуск не имеющих аналогов в мире ЭПРА для натриевых ламп высокого давления большой мощности 250 Вт, 400 Вт. К несомненному достоинству таких ЭПРА является стабилизация постоянной мощности на лампе в диапазоне напряжений 189…280 В. Достаточно сказать, что стандартная лампа ДНаТ-400 с ЭмПРА потребляет на 15% больше мощности при отклонении напряжения в питающей сети 10%. Данное обстоятельство существенно снижает срок службы ламп.

Ниже представлены сравнительные характеристики ЭмПРА и ЭПРА (табл. 3.11).

Таблица 3.11
