В настоящее время широко используется относительная величина дБ – децибел, отличающаяся от единицы бел в десять раз:
Мощность на некотором резисторе R может быть выражена через напряжение на нем U по известной формуле P=U2/R. Тогда отношение мощностей связано с отношением напряжений следующим образом:
Это соотношение объясняет появление коэффициента 20 в формуле для определения напряжения U в децибелах (дБ) относительно базовой величины U0=10-6 В :
С применением десятичного логарифма определяют, например, следующие величины, дБ:
напряжение UдБ = 20 lg(Uх / U0) при U0 = 1 мкВ;
ток IдБ = 20 lg(Iх / I0) при I0 = 1 мкА;
мощности РдБ = 20 lg(Рх / Р0) при Р0 = 1 мкВт
и так далее для других величин.
ЭМП подразделяются также по длительности их действия (длительные, непродолжительные, кратковременные), по регулярности возникновения, по диапазонам частот.
Параметры кондуктивных ЭМП рассматриваются для определенных цепей, по которым они достигают рецепторов. Так, контуры могут быть симметричными (незаземленные цепи прямого и обратного проводов) и несимметричными (одностороннее заземление одного из проводов).

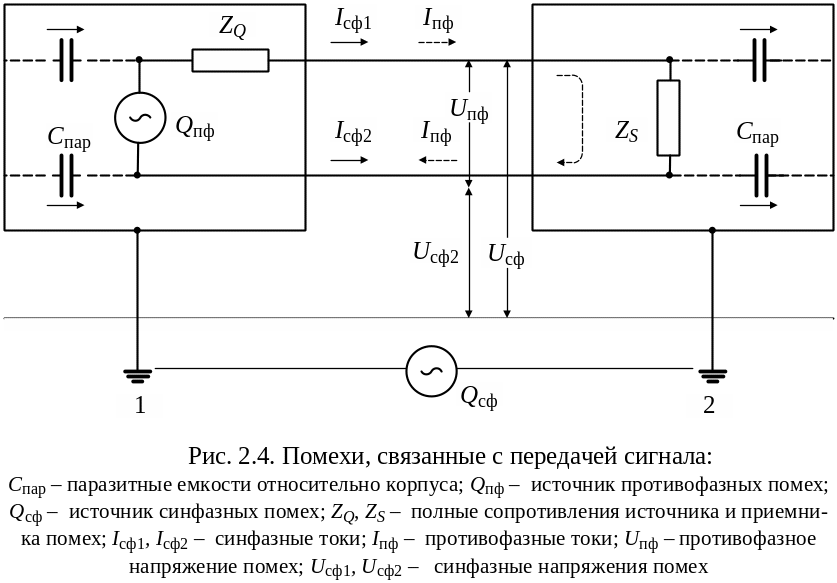

Помехи, возникающие в проводах, могут рассматриваться как противофазные или синфазные напряжения и токи (рис. 2.4).
Противофазные напряжения помех Uпф (поперечные, симметричные) возникают между прямым и обратным проводами двухпроводной линии или между входными зажимами подверженных помехам систем. Они непосредственно накладываются на полезные сигналы в цепях управления или на напряжение питания в цепях электроснабжения, воздействуют на линейную изоляцию между проводами и могут быть восприняты как полезные сигналы в устройствах автоматизации и тем самым вызвать ошибочное функционирование. Токи противофазных Iпф помех имеют в прямом и обратном проводах то же направление, что и токи полезного сигнала.
Противофазные напряжения помех Uпф (поперечные, симметричные) возникают между прямым и обратным проводами двухпроводной линии или между входными зажимами подверженных помехам систем. Они непосредственно накладываются на полезные сигналы в цепях управления или на напряжение питания в цепях электроснабжения, воздействуют на линейную изоляцию между проводами и могут быть восприняты как полезные сигналы в устройствах автоматизации и тем самым вызвать ошибочное функционирование. Токи противофазных Iпф помех имеют в прямом и обратном проводах то же направление, что и токи полезного сигнала.
Противофазные помехи возникают через гальванические или полевые связи или преобразуются из синфазных помех в системах, несимметричных относительно земли.
Синфазные напряжения помех Ucф1, Ucф2 (несимметричные, продольные) возникают между каждым проводом и землей и воздействуют на изоляцию проводов относительно земли.
Синфазные напряжения обусловлены главным образом разностью потенциалов в цепях заземления устройства, например, между точками 1 и 2 (рис. 2.4), вызванной токами в земле (аварийные токи или токи молнии). Они могут быть также вызваны и магнитными полями.
В заключение приведем некоторые часто встречающиеся синонимические наименования противофазных и синфазных сигналов
Противофазные сигналы:
Поперечное, симметричное напряжения; дифференциальная, последовательная, нечетная, нормальная моды.
Синфазные сигналы:
Продольное, синхронное, несимметричное напряжения; общая, параллельная, четная моды.
К сожалению, терминология в литературе не всегда единообразна. Например, противофазные сигналы иногда называют продольными напряжениями и т.д.
