Т а б л и ц а 1. Классификация работ по тяжести (СанПиН 2.2.4.548-96)

Категория Работ	Характеристика работ	Физические энергозатраты, Вт
1	2	3
Лёгкая (категория 1б) Средней тяжести (категория 2a) Средней тяжести (категория 2б) Тяжёлая (категория 3)	Работы, производимые сидя, стоя или связанные с ходьбой, но не требующие систематического физического напряжения или поднятия и переноски тяжестей. Работы, связанные с постоянной ходьбой, выполняемые стоя или сидя, но не требующие перемещения тяжестей. Работы, связанные с переноской тяжестей до 10 кг, и ходьбой. Работы, связанные с систематическим напряжением, в частности, с постоянным передвижением и переноской значительных (свыше 10кг) тяжестей.	< 174 175 – 232 233 – 290 > 290

В производственных помещениях, в которых величины показателей микроклимата невозможно довести до уровня допустимых, рабочие места следует рассматривать как вредные.

В целях профилактики неблагоприятного воздействия микроклимата должны быть использованы защитные мероприятия, например, системы местного кондиционирования воздуха, применение средств индивидуальной защиты (СИЗ), регламентация времени работы и т.д.

К числу СИЗ от неблагоприятных климатических условий относят спецодежду, спецобувь, средство защиты рук и головные уборы. В России эти средства должны выдаваться бесплатно на определенный срок носки.

Рекомендуемая регламентация времени работы в пределах рабочей смены с температурой воздуха выше или ниже допустимых величин приведена в прил.4.

Оборудование для выполнения работы

Исследования микроклимата проводится на рабочих местах студентов в одной из лабораторий кафедры ЭБЖ.

Для измерения микроклиматических факторов (температуры, влажности и подвижности воздуха) используются следующие приборы и оборудование:

1 – спиртовой термометр, 2 - психрометр, 3 – кататермометр, 4 – электрическая плитка, 5 – вентилятор, 6 – чашечный анемометр.

Порядок выполнения работы

1 этап: Измерение параметров микроклимата в естественных условиях

Поместить термометр, психрометр, кататермометр на рабочее место в зоне дыхания работника (на высоте 1, м от пола при работе стоя и 1,0 м - при работе сидя). Используя все приборы, произвести измерение параметров микроклимата (температуру, относительную влажность и скорость движения воздуха) и записать в таблицу 2.

1) по показанию «сухого» термометра психрометра определяется температура окружающего воздуха;

2) по показаниям обоих термометров психрометра и психрометрической таблицы (табл.4) находят относительную влажность воздуха, %;

3) для замера малых скоростей движения воздуха (при температуре воздуха и окружающих поверхностей не выше 29°С) может быть использован кататермометр. Это спиртовой термометр с цилиндрическим или шаровым резервуаром внизу, который переходит в капилляр с расширением его верхней части.

Действие кататермометра основано на охлаждении его резервуара в зависимости от метеорологических условий среды, в частности, от скорости движения воздуха.

Подготовка прибора и измерения выполняются следующим образом:

Нижнюю часть кататермометра погружают в водяную баню с горячей водой (65 – 70^оС). Кататермометр нагревают до тех пор, пока спирт, поднимаясь по капилляру, не заполнит на 1/3 его верхнюю расширенную часть. Затем кататермометр протирают. Уровень жидкости кататермометра постепенно снижается. С помощью секундомера нужно определить время снижения уровня кататермометра от температуры Т₁^оС до температуры Т₂^оС, причем

, т.е. Т₁ и Т₂ можно выбирать 40 ^оС и 33 ^оС, 39 ^оС и 34 ^оС,

38 ^оС и 35 ^оС соответственно. По этим данным рассчитывается величина охлаждения кататермометра в секундах (Н) по формуле (1):

(1)

где: Н – величина охлаждения кататермометра, миликал/см² сек;

Ф – фактор кататермометра, нанесенный на его корпусе, миликал/см² сек;

Т₁ – начальная температура кататермометра при измерении, ^оС;

Т₂ – конечная температура кататермометра при измерении, ^оС;

τ – время снижения жидкости от температуры Т₁ до температуры Т₂;

n – показатель интервала температур = 3.

Величина охлаждения Н для температур 38 ^оС и 35 ^оС рассчитывается по формуле: .

Для определения скорости движения воздуха нужно знать разность ∆Т между средней температурой прибора (36,5 ^оС) и средней температурой окружающего воздуха

(2)

Затем определяют скорость движения воздуха по формуле:

(3), где при V≤ 1м/с; А=0,29, В=0,903, К=1,994;

при V≥ 1м/с; А=0,29, В=0,366, К=0,174.

4) используя данные табл. 1, определить категорию работы, выполняемой в лаборатории по тяжести;

5) используя данные приложение 5, установить для воздуха помещения учебной лаборатории оптимальные и допустимые значения микроклиматических параметров;

6) разработать (при необходимости) мероприятия по обеспечению в исследуемом помещении нормального микроклимата.

7) используя таблицу (прил. 4), установить время работы (рекомендуемое) при температуре воздуха на рабочем месте выше или ниже допустимых величин в условиях, полученных при опыте.

Результаты замеров и определения времени работы в неблагоприятных условиях свести в таблицу 2.

Таблица 2

Сводная таблица замеров и оценка параметров микроклимата по СанПиН 2.2.4.548-96

Вид помещения и этапы работы

Категория и характе-ристика работы

Результаты замеров

Нормированные значения

Время работы в неблагоприятных условиях при температуре, (час)

Темпе- ратура, С°

Влаж-ность, %

Скорость движения воздуха, м/сек

Темпе- ратура, С° Опт. доп.

Влаж- ность, % Опт. доп.

Скорость движения воздуха, Опт. доп

По кататер- мометру

По чашечному анемометру

Ниже нормы

Выше нормы

I этап (естест. условия)

II этап (при повышен- ной температуре воздуха)

III этап (введено возду- шное душиро- вание рабочего места)

2 этап: Измерение параметров микроклимата на рабочем месте при воздействии источника избыточного тепла (обогрев рабочего места производится электрической плиткой).

Установить электрическую плитку на расстоянии 0,5 - 0,8 м от термометров, направив на них тепловой поток. При достижении установившихся показаний параметров измерить все параметры метеоусловий. Используя результаты измерений и прил.5, произвести оценку микроклимата на рабочем месте при воздействии источника избыточного тепла (включёна плитка), сделать вывод. В случае их несоответствия предложить решение по нормализации.

3 этап: Измерение параметров микроклимата на рабочем месте при работе электрической плитки и вентилятора (воздушное душирование).

Не изменяя относительного положения термометров и электрической плитки, ввести в действие вентилятор, расположив его на расстоянии 0,6 - 0,8 м от термометров. Снять показания термометра, психометра и чашечного анемометра.

Измерение скорости движения воздуха чашечным анемометром (при скоростях > 1м/с и до 20 м/с)осуществляется следующим образом:

при действии вентилятора за 1 минуту подсчитать число делений, нанесенных на прибор. Затем по графику линейной зависимости (рис.2) определить скорость движения воздуха

Результаты замера внести в табл. 2.

Состояние микроклимата может быть охарактеризовано обобщённым параметром - эквивалентно-эффективной температурой. Эта температура определяется с помощью номограммы (рис.1), на которой квадратом выделена зона комфортных условий.

Используя результаты измерений (табл.2) и номограммы, произвести оценку микроклимата на рабочем месте при воздушном душировании.

Используя данные об эффективности теплового потока электрической плитки (1200 – 1800 ккал/м² час) и табл.3, установить допустимые значения температуры, скорости движения воздуха. Сделать вывод о состоянии микроклимата.

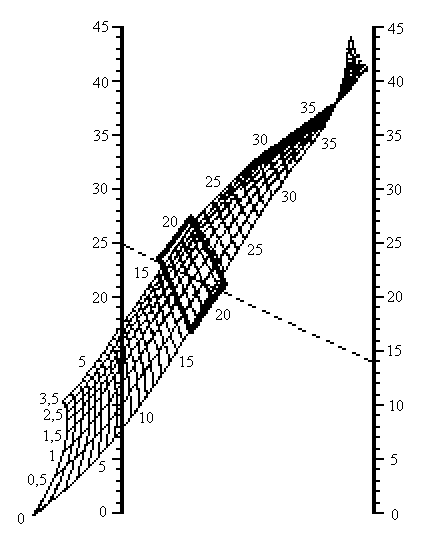

Рис.1 Номограмма для определения эквивалентно-эффективной температуры воздуха

Рис. 2. График для определения скорости движения воздуха с помощью чашечного анемометра
