3.2. Выбор вида и конструкции фундамента под башенный копер

В разделе описываются возможные виды фундаментов: плитный, ленточный, свайный. Приводятся основные достоинства и недостатки каждого вида фундамента. На основании приведенных достоинств и недостатков с учетом геологического строения пород строительной площадки к дальнейшему расчету принимаются два вида фундамента (ленточный и свайный, либо плитный и свайный). Описывается конструкция принятых фундаментов.

3.3. Инженерно-геологические условия строительной площадки

Для песчаных грунтов устанавливаются наименования:

1) крупность по гранулометрическому составу;

2. плотность сложения – определяется по величине коэффициента пористости

(3.1)

3) степень влажности – определяется по величине коэффициента водонасыщения

4) Определяется значение для каждого слоя песчаного грунта

Для установления наименования глинистых грунтов определяют:

1) число пластичности

2) консистенцию глинистого грунта, которая определяется по величине показателя текучести

Для определения условного расчетного давления на глинистые грунты вычисляется также коэффициент пористости по формуле (3.1).

3. Определяется значение для каждого слоя песчанглинистого грунта.

4. Сбор нагрузки на фундамент

1. Общие положения

Перед началом проектирования необходимо изучить конструктивное решение башенного копра: габариты, его назначение, характер передачи нагрузки (несущие стены или каркас), материал стен и перекрытий, их размеры, количество этажей, назначение первого этажа.

Расчет оснований и фундаментов производится по расчетным нагрузкам. При расчете по деформациям (II предельное состояние) коэффициент перегрузки равен 1.

Определение нагрузок действующих на фундамент производится до уровня планировочной отметки. Перед сбором нагрузок необходимо установить какие, элементы конструкций являются несущими и какие самонесущими, как проходит передача нагрузок от перекрытий.

Сбор нагрузок от веса конструкций и временной нагрузки производится на грузовую площадь, которая принимается в соответствии со статической схемой сооружения.

К постоянным нагрузкам относится вес конструкций (стен, перекрытия, кровли и др.) башенного копра (приводится в задании), к временным – полезная нагрузка на перекрытия (1,5 кН/м²), снеговая и ветровая нагрузка, а также нагрузка от работы подъемных установок. Коэффициенты перегрузки принимаются по СНиПу 2.01.07-85 (п.3.1-3.4). Величины нормативных временных нагрузок определяются по СНиПу 2.01.07-85 (п. 3.5-3.9).

2. Ветровая нагрузка

При расчете башенного копра на ветровую нагрузку необходимо станок копра условно разбить на панели высотой h (рис. 3.1). Высоту h следует принимать в пределах 6 – 12 м. Высоту h₁ в пределах 1 - 4 м.

При расчете копра выбирается самое невыгодное направление ветра, при котором скоростной напор ветра был бы направлен перпендикулярно к парусным площадям.

Условные панели высотой h образуют парусные площади F_i  (i=1,n). Если условные панели станка копра по высоте равны, то парусная площадь составит

(i=1,n)

где: i – номер узла;

k₃=0,5 при i= 1 и i = n;

k₃ =1 при i 1 и i  n.

- ширина станка башенного копра, принимает значения:

для станков прямоугольной формы размером необходимо произвести расчет для двух направлений ветра, первое когда ветер перпендикулярен размеру , в этом случае , второе, когда ветер перпендикулярен размеру , в этом случае ;

для станков круглой формы , где - диаметр станка.

Сосредоточенные силы W_i  ветровой нагрузки, приложенные к станку копра, определяются по формуле (Н) :

W_i = F_i q_i ,

где   - интенсивность скоростного напора ветра, Па;

- средняя статическая составляющая ветровой нагрузки в рассматриваемом узле, см. ниже;

- пульсационная составляющая ветровой нагрузки в рассматриваемом узле, см. ниже.

Сосредоточенные силы W_i  прикладываются к узлам ферм с наветренной и подветренной стороны.

Ветровую нагрузку следует определять как сумму средней и пульсационной составляющих.

Нормативное значение средней составляющей ветровой нагрузки на высоте над поверхностью земли следует определять по формуле

(3.2)

где значение ветрового давления^, которое следует принимать в зависимости от ветрового района по данным табл.3.1.

• - коэффициент, учитывающий изменение ветрового давления по высоте (см. табл. 3.2);

- аэродинамический коэффициент (см. табл. 3.3).

Таблица 3.1. – Значение _{в зависимости от варианта задания}

Номер варианта задания	1,2,3	4,5,6,7	8,9,10	11,12,13,14,15,16	17,18, 19,20, 21, 22,23	24,25, 26,27, 28,29,30
Ветровые районы (принимаются по карте 3 обязательного приложения 5)	Iа	I	II	III	IV	V	VI	VII
, кПа (кгс/м )	0,17 (17)	0,23 (23)	0,30 (30)	0,38 (38)	0,48 (48)	0,60 (60)	0,73 (73)	0,85 (85)

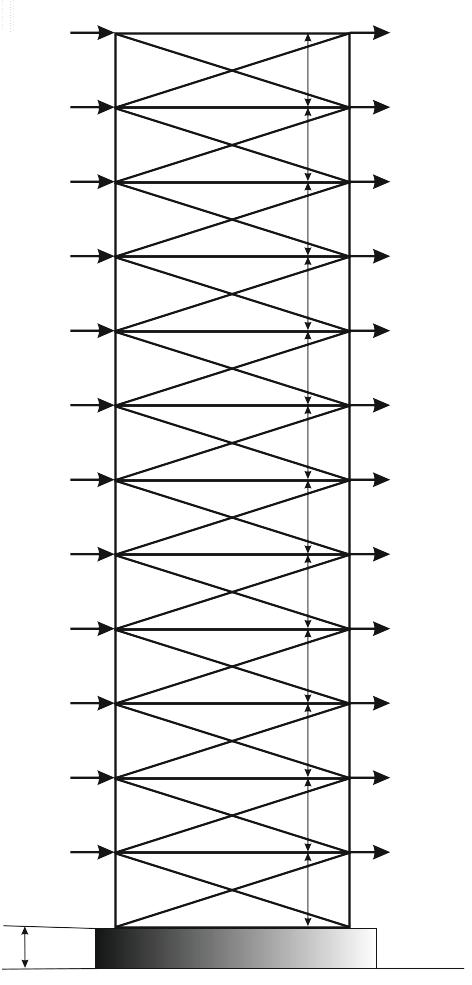

Рис. 3.1. Расчетная схема башенного копра на ветровую нагрузку

Исходные данные

Таблица 3.2. – Значение коэффициента _{для вариантов № 1 -10 принять тип местности А, для вариантов № 11-20 тип местности В, для вариантов № 21 -30 тип местности С.}

Высота , м	Коэффициент для типов местности
	A	B	C
5	0,75	0,5	0,4
10	1,0	0,65	0,4
20	1,25	0,85	0,55
40	1,5	1,1	0,8
60	1,7	1,3	1,0
80	1,85	1,45	1,15
100	2,0	1,6	1,25
150	2,25	1,9	1,55
200	2,45	2,1	1,8
250	2,65	2,3	2,0
300	2,75	2,5	2,2
350	2,75	2,75	2,35
480	2,75	2,75	2,75
Примечание. При определении ветровой нагрузки типы местности могут быть различными для разных расчетных направлений ветра.

Принимаются следующие типы местности:

А - открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра;

В - городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;

С - городские районы с застройкой зданиями высотой более 25 м.

Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30 - при высоте сооружения до 60 м и 2 км - при большей высоте.

При определении компонентов ветровой нагрузки w_e, w_f, w_i, w_x, w_y следует использовать соответствующие значения аэродинамических коэффициентов: внешнего давления с_e, трения с_f, внутреннего давления с_i и лобового сопротивления с_x или с_y, принимаемых по обязательному приложению 4, где стрелками показано направление ветра. Знак «плюс» у коэффициентов с_e или с_i соответствует направлению давления ветра на соответствующую поверхность, знак «минус» - от поверхности. Промежуточные значения нагрузок следует определять линейной интерполяцией.

Вычисляем - число Рейнольдса;

- диаметр (сторона) башенного копра, м;

- определяется в соответствии с табл.3.1, Па;

- определяется в соответствии с табл. 3.2;

- расстояние, м, от поверхности земли до центра узла;

_=1,4 – коэффициент надежности

Таблица 3.3 – Определение аэродинамических коэффициентов с

Схемы зданий, сооружений, элементов конструкций и ветровых нагрузок	Определение аэродинамических коэффициентов
Сооружения и их элементы с круговой цилиндрической поверхностью (резервуары, градирни, башни, дымовые трубы), провода и тросы, а также круглые трубчатые и сплошные элементы сквозных сооружений	где =1 - определяется по табл.1 схемы 13; - определяется по графику:
	1. следует определять по формуле к схеме 12а, принимая , - диаметр сооружения. Значения принимаются: для деревянных конструкций =0,005 м; для кирпичной кладки =0,01 м; для бетонных и железобетонных конструкций =0,005 м; для стальных конструкций =0,001 м; для проводов и тросов диаметром ; для ребристых поверхностей с ребрами высотой . 2. Для волнистых покрытий =0,04. 3. Для проводов и тросов 20 мм, свободных от гололеда, значение допускается снижать на 10%
Призматические сооружения	Таблица 1 необходимо определять по табл.2. Таблица 2 В табл.2 , где , - соответственно максимальный и минимальный размеры сооружения или его элемента в плоскости, перпендикулярной направлению ветра. Таблица 3 Таблица 4

Нормативное значение пульсационной составляющей ветровой нагрузки на высоте следует определять для сооружений (и их конструктивных элементов), которые можно рассматривать как систему с одной степенью свободы (поперечные рамы одноэтажных производственных зданий, водонапорные башни и т.д.), при - по формуле

, (3.3)

где - определяется в соответствии с п.6.3;

- коэффициент пульсаций давления ветра на уровне , принимаемый по табл.3.4;

- коэффициент динамичности, определяемый по рис 3.2 в зависимости от параметра и логарифмического декремента колебаний . Значение логарифмического декремента колебаний следует принимать:

а) для железобетонных и каменных сооружений, а также для зданий со стальным каркасом при наличии ограждающих конструкций =0,3;

б) для стальных башен, мачт, футерованных дымовых труб, аппаратов колонного типа, в том числе на железобетонных постаментах, =0,15;

=1,4 - коэффициент надежности по нагрузке;

- нормативное значение ветрового давления, Па;

В курсовом проекте принять = 0,1;

- коэффициент пространственной корреляции пульсаций давления ветра .

Таблица 3.4. - Коэффициент пульсаций давления ветра

Высота , м	Коэффициент пульсаций давления ветра для типов местности
	A	B	C
5	0,85	1,22	1,78
10	0,76	1,06	1,78
20	0,69	0,92	1,50
40	0,62	0,80	1,26
60	0,58	0,74	1,14
80	0,56	0,70	1,06
100	0,54	0,67	1,00
150	0,51	0,62	0,90
200	0,49	0,58	0,84
250	0,47	0,56	0,80
300	0,46	0,54	0,76
350	0,46	0,52	0,73
480	0,46	0,50	0,68

Рис. 3.2. Коэффициенты динамичности

1 - для железобетонных и каменных сооружений, а также зданий со стальным каркасом

при наличии ограждающих конструкций ( =0,3); 2 - для стальных башен, мачт, футерованных дымовых труб, аппаратов колонного типа, в том числе на железобетонных постаментах ( =0,15)

Коэффициент пространственной корреляции пульсаций давления следует определять для расчетной поверхности сооружения, на которой учитывается корреляция пульсаций.

Расчетная поверхность включает в себя те части поверхности наветренных, подветренных, боковых стен, кровли и подобных конструкций, с которых давление ветра передается на рассчитываемый элемент сооружения.

Если расчетная поверхность близка к прямоугольнику, ориентированному так, что его стороны параллельны основным осям (рис.3.3), то коэффициент следует определять по табл.3.5 в зависимости от параметров и , принимаемых по табл.3.6.

Рис. 3.3. Основная система координат при определении коэффициента корреляции

Таблица 3.5. - Значения коэффициента

, м	Коэффициент при , м, равных
	5	10	20	40	80	160	350
0,1	0,95	0,92	0,88	0,83	0,76	0,67	0,56
5	0,89	0,87	0,84	0,80	0,73	0,65	0,54
10	0,85	0,84	0,81	0,77	0,71	0,64	0,53
20	0,80	0,78	0,76	0,73	0,68	0,61	0,51
40	0,72	0,72	0,70	0,67	0,63	0,57	0,48
80	0,63	0,63	0,61	0,59	0,56	0,51	0,44
160	0,53	0,53	0,52	0,50	0,47	0,44	0,38

Таблица 3.6. – Значения параметров и

Основная координатная плоскость, параллельно которой расположена расчетная поверхность
zoy
zox	0,4
xoy

Величины опорных реакций определяются из решения уравнения статики.

Ось опрокидывания NN проходит через центр обреза фундамента станка копра. Опорная реакции R_w от ветровой нагрузки определяется по формуле:

(3.4)

где :

(3.5)

(3.6)

- плечо момента, м;

(i=1,n) – высота верхнего края условной панели, м.

Моменты, возникающие от воздействия ветровой нагрузки, определяются выражениями:

(3.7)

(3.8)

Расчет моментов и опорной реакции, возникающий от воздействия ветровой нагрузки следует свести в таблицы вида 3.6 и 3.7

Таблица 3.6. – Расчет моментов и опорной реакции от статической ветровой нагрузки при с = , _=1,4

Высота , м		Расчетное значение	Грузовая площадь , м2	Плечо момента, м	, кН	Момент, , кН м
ИТОГО

Таблица 3.7. – Расчет моментов и опорной реакции от пульсационной ветровой нагрузки при = и = , _=1,4

Высота , м			Расчетное значение		Грузо-вая пло-щадь , м2	Плечо момента, м	, кН	Момент, , кН м
ИТОГО

Общая опорная реакция от ветровой нагрузки составит

+ (3.9)

Общий момент от ветровой нагрузки составит

(3.10)
