П риклад виконання конструктивного моделювання

Рисунок Г.1 – Базова модель спідниці жіночої

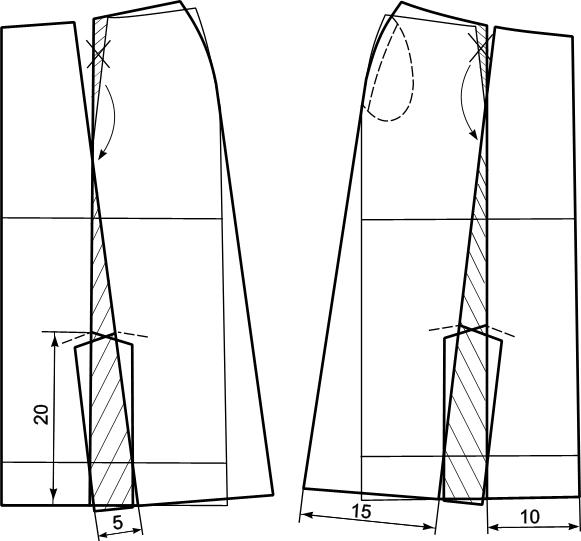

Рисунок Г.2 – Схема моделювання деталей базової моделі спідниці жіночої

Рисунок Г.3 – Базова модель штанів чоловічих

Рисунок В.2 – Базова модель штанів чоловічих

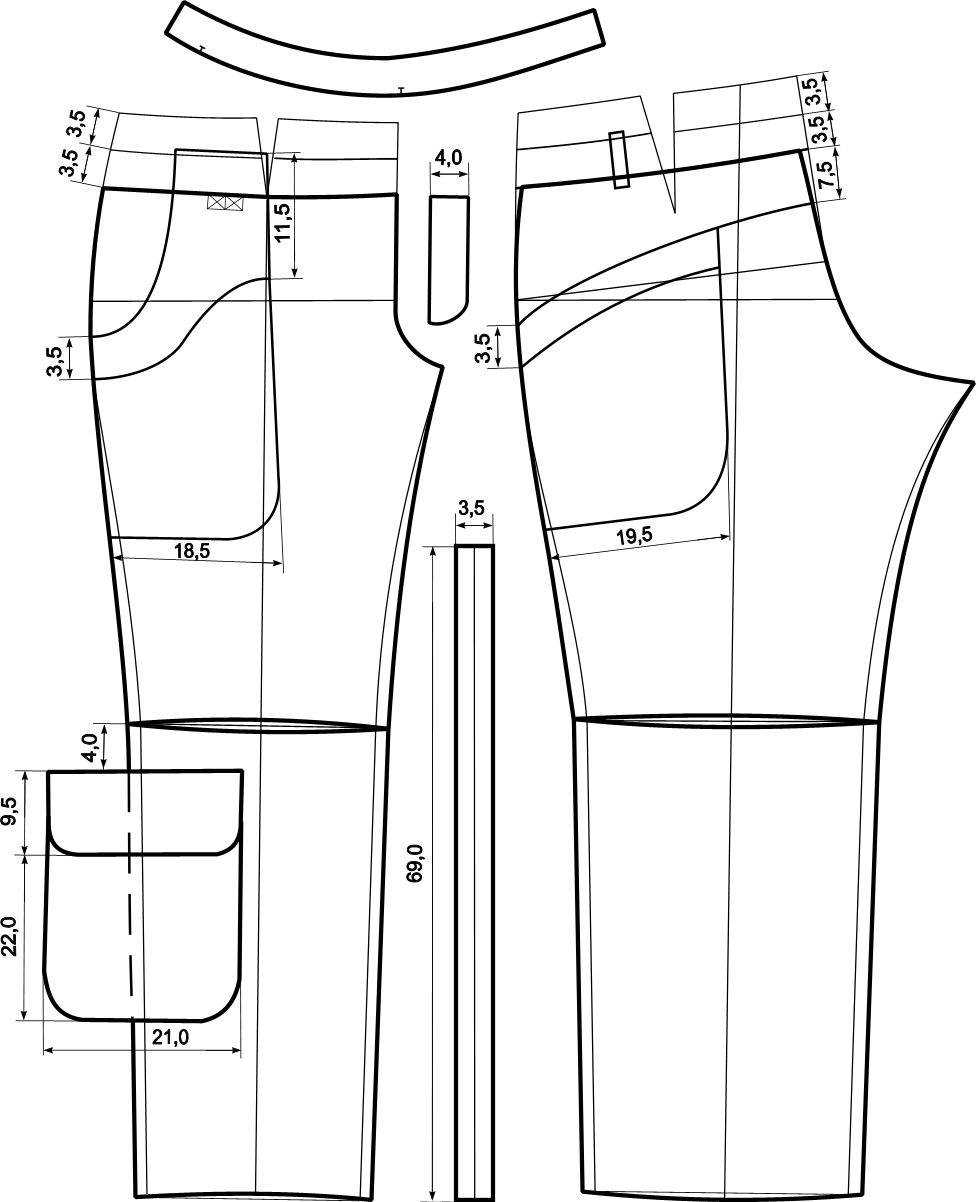

Рисунок Г.4 – Схема моделювання деталей базової моделі штанів чоловічих

Рисунок В.2 – Схема моделювання деталей базової моделі спідниці жіночої

Рисунок Г.5 – Базова модель сарафана жіночого

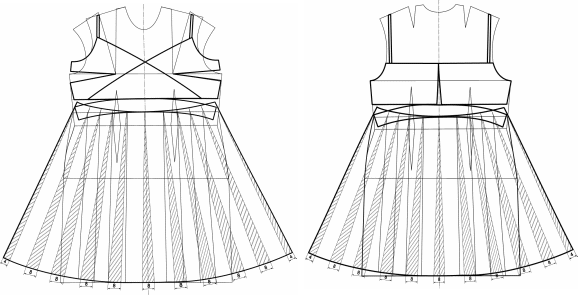

Рисунок Г.6 – Схема моделювання деталей базової моделі сарафана жіночого

Рисунок Г.7 – Базова модель штанів жіночих

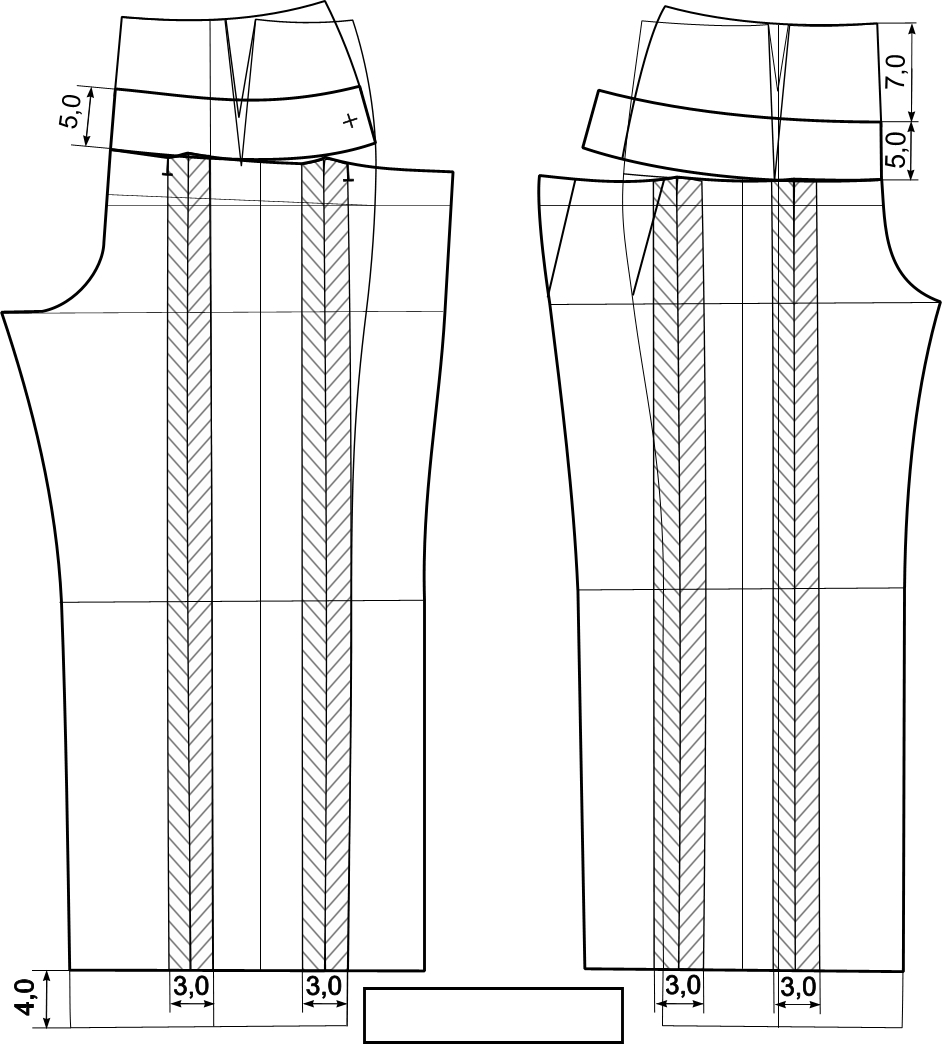

Рисунок Г.8 – Схема моделювання деталей базової моделі штанів жіночих

Додаток Д

Приклад оформлення технічного опису базової моделі

Затверджую:

Головний інженер ЗАТ «Рівне-Стиль»

27 березня 2009р.

Технічний опис пальта жіночого

Виріб Пальто жіноче

НТД ОСТ 17.551-75 Изделия швейные высшего качества. Общие технические условия.

Зразок моделі затверджений Художньо-технічною радою ЗПШО

Протокол № 15 від 1 лютого 2009 р.

За основу при розробці прийняті розмірні ознаки базової типової

фігури 170-92-100

Модель рекомендована для випуску у масовому виробництві у розмірах:

зріст 164, 170,176

обхват грудей 88, 92, 96

обхват талії _____

повнотна група ІІ

Назва підприємства: ЗАТ «Рівне-Стиль».

Автори моделі:

Художник Іваненко К.М.

Конструктор Петренко В.В.

Технолог Хоменко С.В.

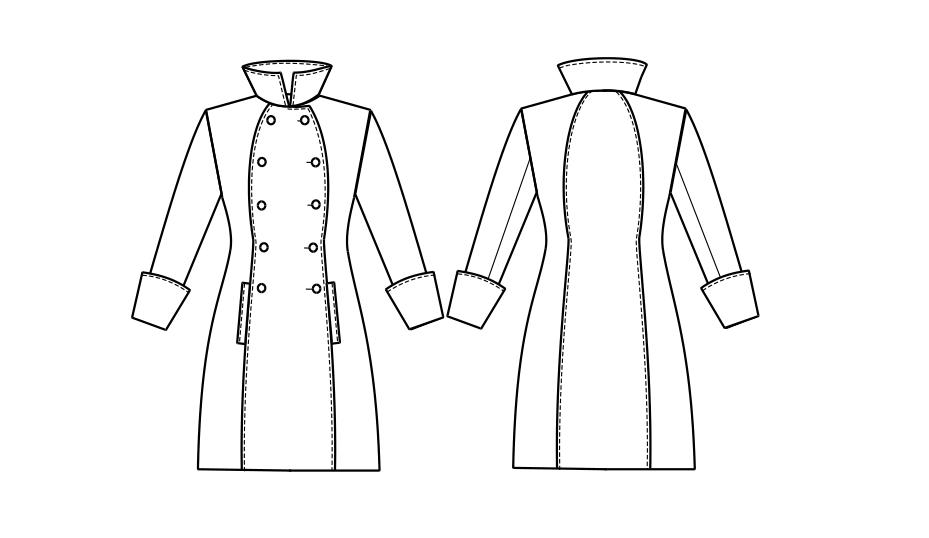

Опис художньо-технічного оформлення зразка моделі

Пальто жіноче демісезонне з напіввовняної тканини для жінок молодшої вікової групи. Напівприлеглого силуету, довжиною вище лінії колін з довгими вшивними рукавами.

Спинка з рельєфами від лінії горловини.

Пілочки з рельєфами від лінії горловини, у швах яких розташовані кишені з листочкою.

Застібка закрита, двобортна на п’ять прорізних петель і п’ять ґудзиків, та симетрично розташованих п’ять декоративних ґудзиків.

Рукави двошовні з відрізними, відкладними манжетами.

Комір ― конусоподібна стійка.

По краю коміра, манжет, листочок та рельєфам пілочок прокладена оздоблювальна строчка, шириною 0,7см, ниткою в тон основної тканини.

Пальто рекомендується для розмірів:

(164 ÷ 176) – (88 ÷ 96) – (96 ÷ 104)

Приклади зображення базових моделей одягу та розрахунку їхніх лінійних вимірів у готовому вигляді

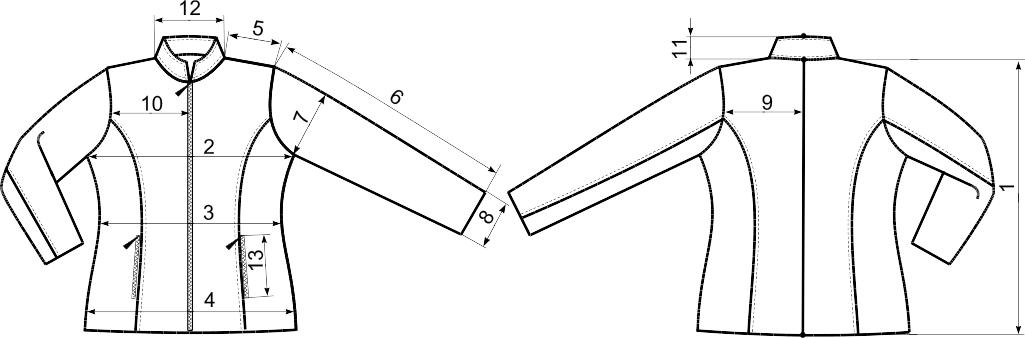

Рисунок Д.1 – Технічний рисунок жакету жіночого у двох проекціях. Розмір 164-96-104

Таблиця Д.1 – Таблиця лінійних вимірів моделі жакету жіночого у готовому вигляді (рисунок Д.1)

Позначення виміру на зображенні	Найменування виміру	Зріст	Виміри за розмірами, см					Допустимі відхилення від лінійних вимірів, см
			Обхват грудей
					96
			Обхват стегон
					104
1	2	3	4	5	6	7	8	9
1	Довжина	164			62,0			±1,0
2	Ширина на рівні глибини пройми	-"-			53,0			±1,0
3	Ширина по лінії талії*	-"-			42,0			±1,0
4	Ширина по лінії стегон*	-"-			54,0			±1,0
5	Довжини лінії плеча*	-"-			13,0			±0,5
6	Довжина рукава	-"-			60,0			±1,0
7	Ширина рукава*	-"-			18,0			±0,5
8	Ширина рукава по лінії низу*	-"-			13,0			±0,5
9	Ширина спинки у найвужчому місці	-"-			19,7			±0,5
10	Ширина переду у найвужчому місці*	-"-			18,3			±0,5
11	Висота коміра	-"-			5,5			±0,5
12	Ширина горловини*	-"-			16,0			±0,5
13	Лінія входу в кишеню*	-"-			14,0			±0,5

* Лінійні виміри, що не передбачені ГОСТ 23193-78 Изделия швейные бытового назначения. Допуски [39].

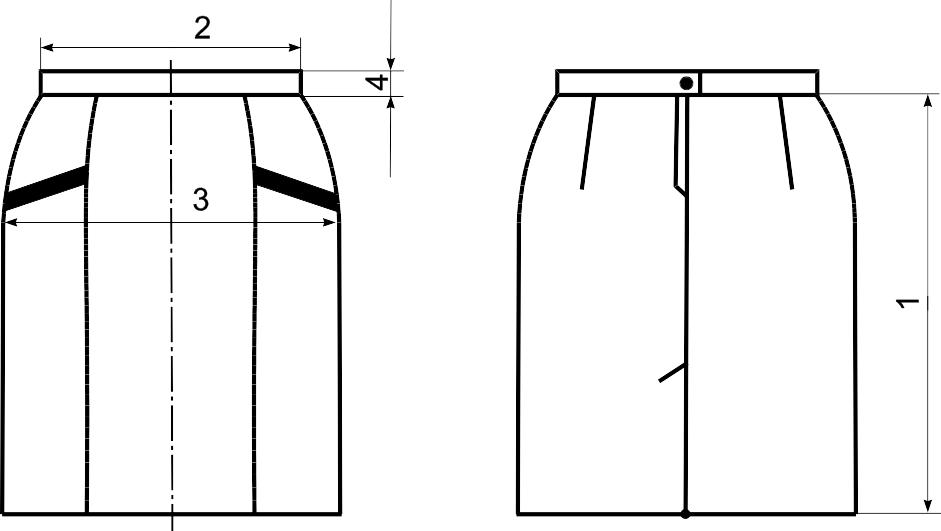

Рисунок Д.2 – Технічний рисунок базової моделі спідниці жіночої у двох проекціях. Розмір 164-96-104

Таблиця Д.2 - Лінійні виміри базової моделі спідниці жіночої у готовому вигляді (рисунок Д.2)

Позначення виміру на зображенні	Найменування виміру	Зріст	Виміри за розмірами, см					Допустимі відхилення від лінійних вимірів, см
			Обхват грудей
					96
			Обхват стегон
					104
1	2	3	4	5	6	7	8	9
1	Довжина	164			58,0			±1,0
2	Ширина по лінії талії	-"-			39,0			±1,0
3	Ширина по лінії стегон	-"-			53.0			±1,0
4	Висота поясу*	-"-			3.0			±0,1

* Лінійні виміри, що не передбачені ГОСТ 23193-78 Изделия швейные бытового назначения. Допуски [39].
