Приклад бланка завдання до виконання курсового проекту

Міністерство освіти і науки України

Київський національний університет технологій та дизайну

Кафедра ергономіки і проектування одягу

ЗАВДАННЯ

до виконання курсового проекту з дисципліни «Конструювання виробів»
студента				групи
Найменування виду одягу
Призначення одягу
Характеристика групи споживачів:
вікова група
стать
тип фігури
розмірна група
розмір базової фігури
Вид і характеристика матеріалу
		Керівник курсового проекту
		(ПІБ)
		Підпис
		Дата

Додаток Б

Приклад опису зовнішнього вигляду базової моделі пальта жіночого

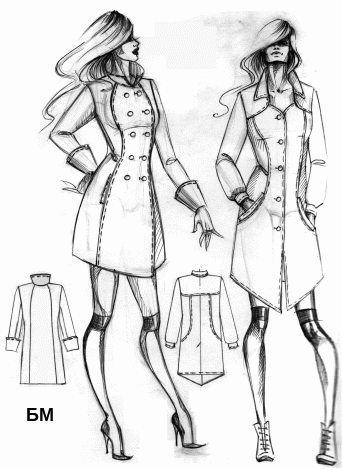

Рисунок Б.1 – Загальний вигляд базової моделі пальта жіночого

Опис зовнішнього вигляду моделі

Пальто жіноче демісезонне з напіввовняної тканини для жінок молодшої вікової групи. Напівприлеглого силуету, довжиною вище лінії колін з довгими вшивними рукавами.

Спинка з рельєфами від лінії горловини.

Пілочки з рельєфами від лінії горловини, у швах яких розташовані кишені з листочкою.

Застібка закрита, двобортна на п’ять прорізних петель і п’ять ґудзиків, та симетрично розташованих п’ять декоративних ґудзиків.

Рукави двошовні з відрізними, відкладними манжетами.

Комір ― конусоподібна стійка.

По краю коміра, манжет, листочок та рельєфам пілочок прокладена оздоблювальна строчка, шириною 0,7см, нитками в тон основної тканини.

Пальто рекомендується для розмірів:

(164 ÷ 176) – (88 ÷ 96) – (96 ÷ 104).

Додаток В

Приклади виконання розрахунку лінійних вимірів у готовому вигляді базових конструкцій різних видів одягу

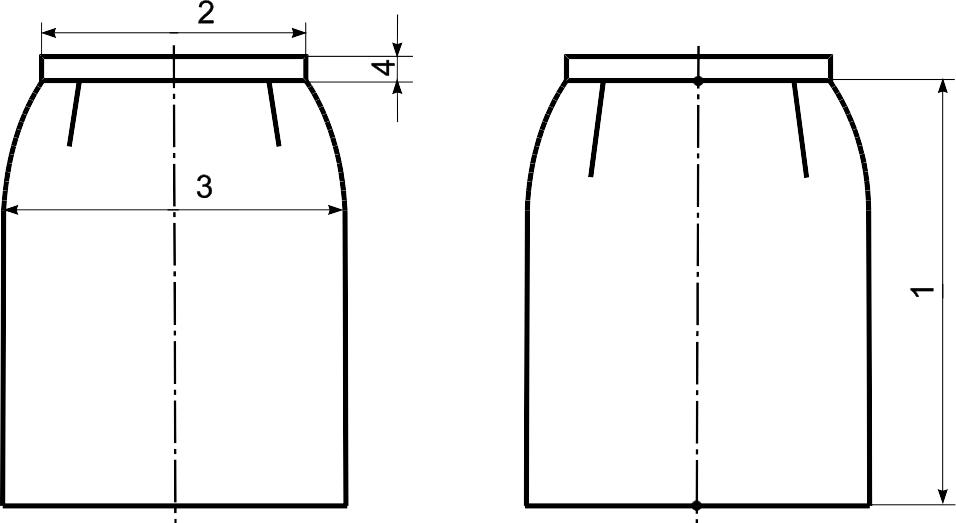

Рисунок В.1 – Технічний рисунок базової конструкції спідниці жіночої з позначеними місцями лінійних вимірів у готовому вигляді

Таблиця В.1 – Розрахунок лінійних вимірів базової конструкції спідниці жіночої у готовому вигляді. Розмір (вказати розмір фігури) (рисунок В.1)

Позначення виміру на зображенні	Найменування та умовне позначення виміру	Формула, розрахунок, см	Примітки
1	2	3	4
1	Довжина (Д)	Д = Дтк ± Пдтк =	Пдтк – прибавка до Дтк
2	Ширина по лінії талії (Шл.т)	Шл.т = Ст + Пт =	Пт – прибавка до Ст
3	Ширина по лінії стегон (Шл.ст)	Шл.ст = Сб + Пб =	Пб – прибавка до Сб
4	Висота поясу (Впояс)	Впояс =	Впояс = 2,5÷3,5 см

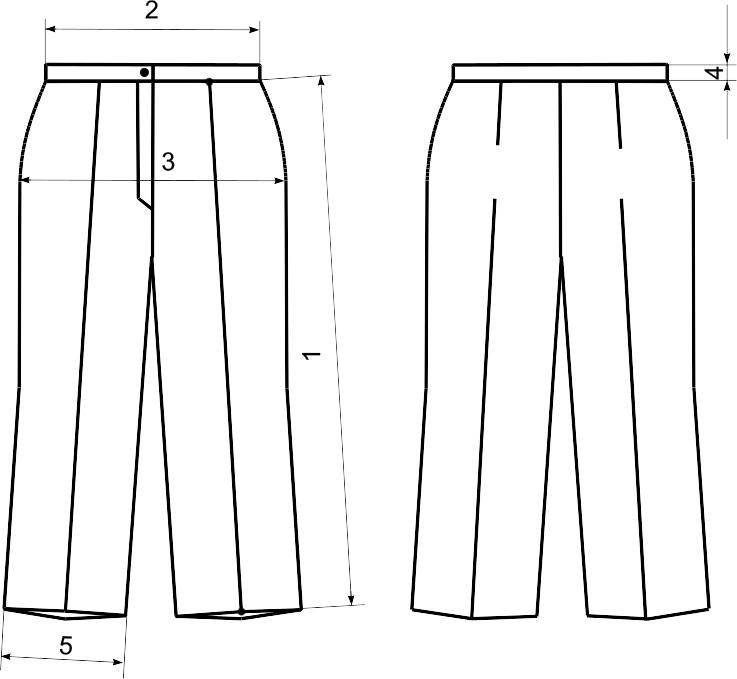

Рисунок В.2 – Технічний рисунок базової конструкції брюк жіночих з позначеними місцями лінійних вимірів

Таблиця В.2 – Розрахунок лінійних вимірів брюк (вказати жіночих або чоловічих) у готовому вигляді. Розмір (вказати розмір фігури) (рисунок В.2)

Позначення виміру на зображенні	Найменування та умовне позначення виміру	Формула, розрахунок, см	Примітки
1	2	3	4
1	Довжина (Д)	Д = Дсп ± Пдсп =	Пдсп – прибавка до Дсп
2	Ширина по лінії талії (Шл.т)	Шл.т = Ст + Пт =	Пт – прибавка до Ст
3	Ширина по лінії стегон (Шл.ст)	Шл.ст = Сб + Пб=	Пб – прибавка до Сб
4	Висота поясу (Впояс)	Впояс =	Впояс = 3,0÷4,0 см
5	Ширина по лінії низу (Шл.н)

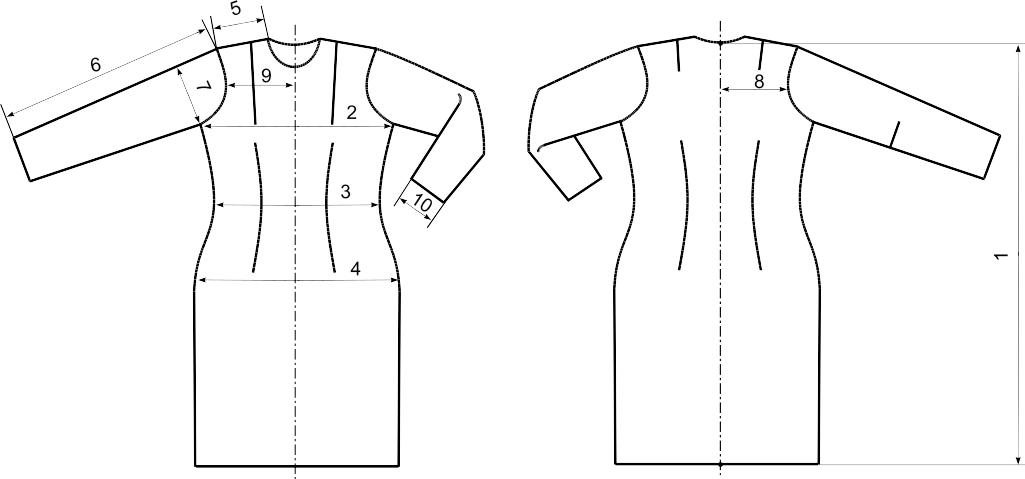

Рисунок В.3 – Технічний рисунок базової конструкції сукні жіночої з позначеними місцями лінійних вимірів у готовому вигляді

Таблиця В.3 – Розрахунок лінійних вимірів базової конструкції сукні жіночої у готовому вигляді Розмір (вказати розмір фігури) (рисунок В.3)

Позначення виміру на зображенні	Найменування та умовне позначення виміру	Формула, розрахунок, см	Примітки
1	2	3	4
1	Довжина (Д)	Д = Дтс + Дтк ± Пдтк =	або Д = Дшк ± Пдшк Пдтк – прибавка до Дтк Пдшк – прибавка до Дшк
2	Ширина по лінії грудей (Шл.г) або на рівні лінії глибини пройми	Шл.г = СгІІІ + Пг =	Пг – прибавка до СгІІІ
3	Ширина по лінії талії (Шл.т)	Шл.т = Ст + Пт =	Пт – прибавка до Ст
4	Ширина по лінії стегон (Шл.ст)	Шл.ст = Сб + Пб =	Пб – прибавка до Сб
5	Довжина лінії плеча (Дл.пл)	Дл.пл = Шп ± Пшп =	Пшп – прибавка до Шп Доцільно, щоб числове значення Дл.пл було цілим або кратним 0,5 см
6	Довжина рукава (Друк)	Друк = Др.зап ± Пд.рзап =	Пд.рзап – прибавка до Др.зап Друк для зросту 164 – 58,0-59,0см. Інтервал байдужості між ростами – 2,0 см
7	Ширина рукава (Шрук)	Шрук = (Оп + Поп)/2 =	Поп – прибавка до Оп Шрук для розміру ОГІІІ 96 – 17,5-18,0 см. Інтервал байдужості між розмірами – 0,5 см
8	Ширини спинки в найвужчому місці (Шсп)	Шсп = Шс + Пс =	Пс – прибавка до Шс
9	Ширини переду в найвужчому місці (Шпер)	Шпер = Шг + Пп =	Пп – прибавка до Шг
10	Ширина рукава по лінії низу (Шрук.н)	Шрук.н = = (Озап + Позап)/2 =	Позап – прибавка до Озап

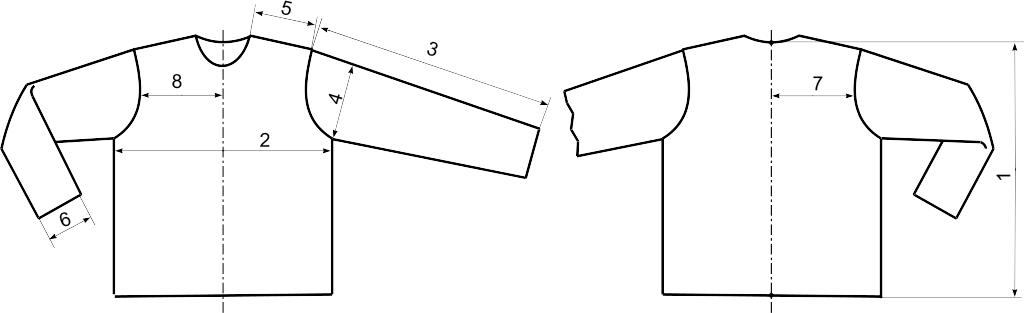

Рисунок В.4 – Технічний рисунок базової конструкції джемпера чоловічого з позначеними місцями лінійних вимірів у готовому вигляді

Таблиця В.4 – Розрахунок лінійних вимірів базової конструкції джемпера чоловічого у готовому вигляді. Розмір (вказати розмір фігури), (рисунок В.4)

Позначення виміру на зображенні	Найменування та умовне позначення виміру	Формула. Розрахунок	Примітки
1	2	4
1	Довжина (Д)	Д = Дтс + Дтс/2 ± Пдтс=	Згідно ГОСТ 28039-89 [15]
2	Ширина по лінії грудей (Шл.г)	Шл.г = СгΙΙΙ + Пг =	Згідно ГОСТ 28039-89 [15]
3	Довжина рукава (Др)	Др = Др.зап ± Пд.рзап =	Друк – 60,0-62,0см для фігур росту 170,176см. Інтервал байдужості по довжині рукава між ростами 4,0см згідно ГОСТ 28039-89 [15]
4	Ширина рукава (Шрук)	Шрук = (Оп+Поп)/2 =	Інтервал байдужості по ширині рукава між розмірами 0,5см згідно ГОСТ 28039-89 [15]
5	Довжина лінії плеча (Дл.пл)*	Дл.пл = Шп ± Пшп =
6	Ширина рукава по лінії низу (Шрук.н)*	Шрук.н = = (Озап + Позап)/2 =
7	Ширини спинки в найвужчому місці (Шсп)*	Шсп = Шс/2 + Пс = = Шс + (0,2÷0,3)Пг = = Шс + 0,2Пг =
8	Ширини переду в найвужчому місці (Шпер)*	Шпер = Шг/2 + Пп = = Шг + (0,2÷0,3)Пг = = Шг + 0,2Пг =

* Лінійні виміри, що не передбачені ГОСТ 28039-89 Изделия трикотажне верхние для мужчини мальчиков. Общие технические условия [15].

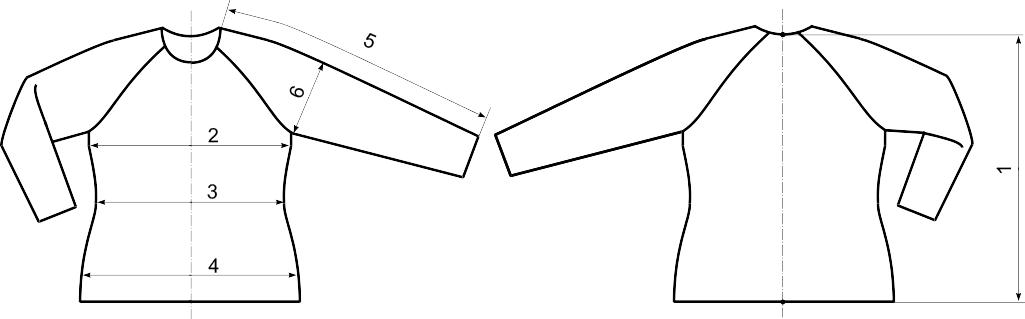

Рисунок В.5 – Технічний рисунок базової конструкції джемпера жіночого з рукавами реглан з пласкими деталями та позначеними місцями лінійних вимірів у готовому вигляді

Таблиця В.5 – Розрахунок лінійних вимірів у готовому вигляді базової конструкції джемпера жіночого з рукавами реглан. Розмір (вказати розмір фігури), (рисунок В.5)

Позначення виміру на зображенні	Найменування та умовне позначення виміру	Розрахункова формула. Розрахунок	Примітки
1	2	3	4
1	Довжина (Д)	Д = Дтс + Дтс/2 ± Пдтс =	Згідно ГОСТ 7474-88 [14,15]
2	Ширина по лінії грудей (Шл.г)	Шл.г = СгΙΙΙ + Пг =	Згідно ГОСТ 7474-88 [14,15]
3	Ширина по лінії талії (Шл.т)*	Шл.т = Ст + Пт =
4	Ширина по лінії стегон (Шл.ст)*	Шл.ст = Сб + Пб =
5	Довжина рукава (Друк)	Друк = Шп + Др.зап ± ± Пд.рзап =	Друк – 71,0см для фігури росту 164 см. Інтервал байдужості по довжині рукава між ростами 2,0см. Згідно ГОСТ 7474-88 [14,15]
6	Ширина рукава (Шрук)	Шрук = (Оп + Поп)/2 =	Інтервал байдужості по ширині рукава між розмірами 0,5см. Згідно ГОСТ 7474-88 [14.15]

* Лінійні виміри, що не передбачені ГОСТ 7474-88 Изделия трикотажне верхние для женщин и девочек. Общие технические условия [14].

Додаток Г
