8.1.4. Принцип действия и устройство электрических машин переменного тока

Как и машины постоянного тока, электрические машины переменного тока состоят из статора и ротора. По способу образования магнитного поля статора и ротора машины переменного тока делятся на две группы: асинхронные и синхронные. В основе работы асинхронных и синхронных машин лежит образование вращающегося магнитного поля.

Обмотки статора обычно присоединяются к сети переменного тока и создают вращающееся магнитное поле, поэтому устройство этой части асинхронных и синхронных машин получается одинаковым.

8.1.4.1. Получение вращающегося магнитного поля.

Рассмотрение этого вопроса начнем с анализа магнитного поля катушки с синусоидальным током.

Магнитное поле катушки с синусоидальным током

Если через катушку пропустить

Таким образом, при пропускании по обмотке катушки синусоидального тока она создает м агнитное поле, вектор индукции которого изменяется (пульсирует) вдоль этой катушки также по синусоидальному закону Мгновенная ориентация вектора магнитной индукции в пространстве зависит от намотки катушки и мгновенного направления тока в ней и определяется по правилу правого буравчика. Так для случая, показанного на рис. 1, вектор магнитной индукции направлен по оси катушки вверх. Через полпериода, когда при том же модуле ток изменит свой знак на противоположный, вектор магнитной индукции при той же абсолютной величине поменяет свою ориентацию в пространстве на 1800. С учетом вышесказанного магнитное поле катушки с синусоидальным током называют пульсирующим.

Круговое вращающееся магнитное поле двух- и трехфазной обмоток

Круговым вращающимся магнитным полем называется поле, вектор магнитной индукции которого, не изменяясь по модулю, вращается в пространстве с постоянной угловой частотой.

Для создания кругового вращающегося поля необходимо выполнение двух условий:

• Оси катушек должны быть сдвинуты в пространстве друг относительно друга на определенный угол. Для двухфазной системы этот угол равен 90⁰, для трехфазной – 120⁰).

• Токи, питающие катушки, должны быть сдвинуты по фазе соответственно пространственному смещению катушек.

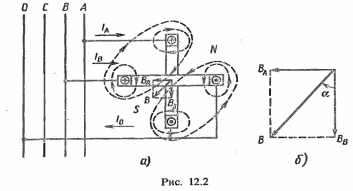

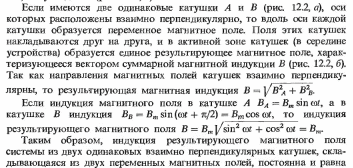

Рассмотрим получение кругового вращающегося магнитного поля в случае двухфазной системы.

Скорость вращения магнитного поля, образующего две пары полюсов, будет в два раза меньше, чем скорость вращения двухполюсного поля, так как за один период изменения токов полюсы поворачиваются на пространственный угол, равный 180°.

В общем случае

где р - число пар полюсов магнитного поля.

Из выражения (10.3.) видно, что при принятой в нашей стране и многих других странах мира промышленной частоте 50 Гц частота вращения магнитных полей статора с трехфазной обмоткой при различном числе пар полюсов р составит:

8.1.4.2. Принцип действия и устройство асинхронного двигателя.

Вращающееся поле статора пересекает проводники обмотки ротора и индуцирует в них ЭДС. При замкнутой обмотке ротора под действием ЭДС в обмотке возникают токи, направление которых определяется по правилу правой руки (рис. 10.9.).

В заимодействие этих токов с полем статора создает действующие на проводники электромагнитные силы F, направление которых определяется по правилу левой руки. Как видно из рис.10.9, эти силы стремятся повернуть ротор в направлении вращения магнитного поля статора. Совокупность сил F, приложенных к отдельным проводникам, создает на роторе электромагнитный момент М, приводящий его в движение с частотой вращения n₂.

Разность n₁ и n₂ принято характеризовать безразмерной величиной, называемой скольжением

Важнейшим свойством асинхронной машины является то, что при ее работе магнитное поле статора и ротор перемещаются с разными частотами вращения несинхронно (асинхронно), что и получило отражение в наименовании этой машины.

Скольжение асинхронного двигателя может изменяться в пределах 0 < s < 1. При этом s ≈ 0 соответствует режиму холостого хода, когда ротор не испытывает противодействующих моментов, a s = 1 соответствует неподвижному ротору (n₂ = 0) - режим короткого замыкания или пуска. Обычно в номинальном режиме асинхронного двигателя величина скольжения составляет 0,01...0,06.

Как и все электрические машины, асинхронные двигатели обратимы, т.е. они могут работать в режиме генератора, отдающего энергию в трехфазную сеть. Для этого внешними силами ротор необходимо раскрутить до частоты вращения n₂, большей чем n₁, при этом s < 0. Токи обмотки ротора создают свое собственное магнитное поле. Анализ показывает, что независимо от частоты вращения ротора, магнитное поле его токов перемещается в пространстве с той же частотой вращения n₁, что и магнитное поле статора, т. е. в любом режиме асинхронной машины магнитные поля статора и ротора взаимно неподвижны друг относительно друга. Этим и обеспечивается электромеханическое преобразование энергии в асинхронной машине.

Рассмотренный принцип работы асинхронных машин определяет и их конструкцию, состоящую из статора и ротора. Статоры трехфазных асинхронных двигателей устроены одинаково, а роторы конструктивно отличаются друг от друга.

Основными частями статора являются корпус, сердечник и трехфазная обмотка. С корпусом прочно соединены два боковых подшипниковых шита с подшипниками, в которых вращается вал ротора.

Начала и концы фаз асинхронных машин состоят из пакета магнитопровода цилиндрической формы, набранного из стальных дисков с пазами, в которых располагаются обмотки. Пакет магнитопровода с обмоткой расположен на валу. Между пакетом ротора и пакетом сердечника статора имеется равномерный зазор.
