5. Магнитные цепи

5.1. Основные определения

Магнитная цепь (МЦ) – часть электротехнического устройства, предназначенного для создания в определенном месте пространства магнитного поля требуемой интенсивности и направленности. Магнитные цепи составляют основу практически всех электротехнических устройств и многих измерительных приборов.

В составе МЦ имеются элементы, возбуждающие магнитное поле (одна или несколько намагничивающих обмоток или постоянные магниты) и магнитопровод, выполненный в основном из ферромагнитных материалов. Использование ферромагнетиков обусловлено их способностью многократно усиливать внешнее (по отношению к ним) магнитное поле, создаваемое намагничивающими обмотками или постоянными магнитами. Ферромагнетики отличает высокая магнитная проницаемость по сравнению с окружающей средой, что дает возможность концентрировать и направлять магнитные поля.

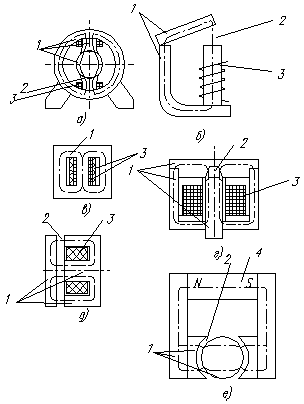

На рис. 1.1 в качестве примера представлены МЦ некоторых электромагнитных устройств:

а – машин постоянного тока,

б – электромагнитного реле,

в – трансформатор,

г и д – тормозных электромагнитов,

е – магнитоэлектрического измерительного прибора. Цифрой 1- обозначены ферромагнитные части магнитопроводов, 2 – воздушные зазоры, 3 – намагничивающие катушки, 4 – постоянный магнит.

МЦ с постоянной МДС называются цепи, в которых магнитное поле возбуждается постоянными токами намагничивающих обмоток или постоянными магнитами.

При анализе и расчете магнитных цепей пользуются следующими величинами, характеризующими магнитное поле:

1. – вектор магнитной индукции. Характеризует интенсивность и направленность магнитного поля в данной точке пространства. Единица измерения – тесла (1 Тл = ).

2. – вектор напряженности магнитного поля в данной точке. Единица измерения – ампер на метр ( ).

Напряженность магнитного поля не зависит, а магнитная индукция зависит от свойств окружающей среды.

где  μ₀ - абсолютная магнитная проницаемость, Гн/м; μ - относительное значение магнитной проницаемости, безразмерная величина; μ₀ = 4π·10^-7 Гн/м.

В зависимости от величины относительной магнитной проницаемости, все вещества делятся на три группы.

К первой группе относятся диамагнетики: вещества, у которых μ_a< 1.

Ко второй группе относятся парамагнетики, вещества с μ_a >1.

К третьей группе относятся ферромагнетики, вещества с μ_a >> 1.

К ферромагнетикам принадлежат железо. Относительная магнитная проницаемость для конкретных ферромагнетиков может доходить до 10⁴ – 10⁶ ).

3. Ф – магнитный поток – поток вектора магнитной индукции через площадь S (рис. 1.2), единица измерения вебер (1Вб=1Тл×1м²)

(1.1)

В случае однородного магнитного поля, когда B=const в любой точке поля и вектор магнитной индукции ^S (Ða=0), магнитный поток

Ф=B×S (1.2)

4. Расчет магнитной цепи невозможен, если неизвестна основная кривая намагничивания (ОКН) ферромагнетика, используемого в магнитопроводе.

ОКН задается в справочной литературе на электротехнические материалы как зависимость В(Н) либо в табличной форме, либо графически (рис. 1.3).

Отметим, что на участке оа, отношение В/Н const. – магнитная цепь не насыщена. При дальнейшем увеличении Н темп увеличения индукции В снижается и прекращается полностью, когда наступает магнитное насыщение материала магнитопровода.

5. Магнитодвижущая сила электромагнита

где I - ток, протекающий в катушке; W - число витков катушки. В магнитных цепях используется свойство ферромагнитного материала тысячекратно усиливать магнитное поле катушки с током за счет собственной намагниченности.
