3.9. Прохождение гармонического тока черезрезистор, катушку индуктивности и конденсатор, соединенные последовательно.

Р ассмотрим электрическую цепь, состоящую из последовательно соединенных резистора, катушки индуктивности и конденсатора (рис. 3.21). В цепи проходит ток i(t)=Imsin( t+i), требуется найти напряжение u(t). В соответствии со 2-м законом Кирхгофа для любого момента времени

u(t)=uR(t)+uL(t)+uC(t), где uR(t), uL(t), uC(t) – напряжения на соответствующих элементах. С учетом того, что uR(t)=Ri(t), , п олучим

.

П ри изменении тока по гармоническому закону

Из полученного выражения видно:

  • напряжение в активном сопротивлении совпадает по фазе с током;

  • напряжение на индуктивности опережает по фазе ток на 90o;

  • напряжение по емкости отстает по фазе от тока на 90o.

Найдем напряжение u(t) в виде u(t)=Umsin( t+u). Переходя к комплексным мгновенным значениям получим

.

Сокращая обе части уравнения на оператор поворота ej t и учитывая, что , получим

.

С учетом того, что , окончательное выражение примет вид

или .

Выражение в скобках – комплексное сопротивление последовательного соединения резистора, катушки индуктивности, конденсатора

.

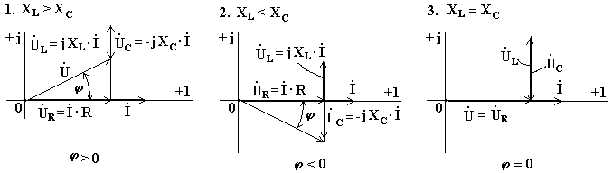

При построении векторных диаграмм цепи рассмотрим три случая.

1. XL > XC, цепь носит индуктивный характер. Векторы напряжений на индуктивности и емкости направлены в противоположные стороны, частично компенсируют друг друга. Вектор напряжения на входе схемы опережает вектор тока (рис.3.22).

2. XL < XC. Индуктивное сопротивление меньше емкостного. Вектор напряжения на входе схемы отстает от вектора тока. Цепь носит емкостный характер (рис.3.23).

3. XL = XC. Индуктивное и емкостное сопротивления одинаковы. Напряжения на индуктивности и емкости полностью компенсируют друг друга. Ток в цепи совпадает по фазе с входным напряжением. В электрической цепи наступает режим резонансного напряжения (рис.3.24).

        Рис. 3.22                            Рис. 3.23                              Рис. 3.24

Ток в резонансном режиме достигает максимума, так как полное сопротивление (z) цепи имеет минимальное значение.

Условие возникновения резонанса: , отсюда резонансная частота равна

.

Из формулы следует, что режима резонанса можно добиться следующими способами:

изменением частоты;

изменением индуктивности;

изменением емкости.

В резонансном режиме входное напряжение равно падению напряжения в активном сопротивлении. На индуктивности и емкости схемы могут возникнуть напряжения, во много раз превышающие напряжение на входе цепи. Это объясняется тем, что каждое напряжение равно произведению тока I0 (а он наибольший), на соответствующее индуктивное или емкостное сопротивление (а они могут быть большими).

.

Закон Ома в комплексной форме для цепи вида рис. 3.21 записывается для амплитудных значений или для действующих значений .

Комплексное сопротивление цепи равно Z=R+jX, где R – резистивное сопротивление цепи; – реактивное сопротивление цепи.

Ппри последовательном соединении участков цепи комплексное сопротивление ZЭК равно сумме комплексных сопротивлений отдельных участков Zk.

.
