6. Розрахунок теплообмінників гарячого водопостачання

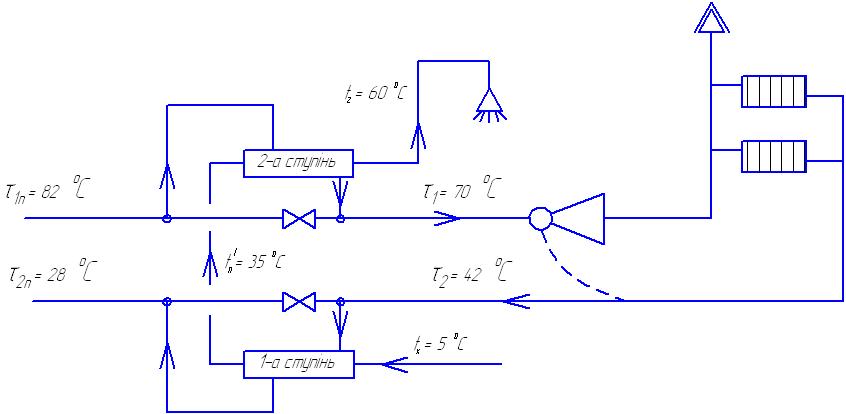

У даній курсовій роботі нам необхідно розрахувати двоступеневу послідовну систему водоводяних швидкісних теплообмінників. Даний розрахунок зробимо по наступному алгоритму:
- обчислимо необхідну продуктивність теплообмінника
Температуру
водопровідної води після першої ступіні
підігрівників приймаємо на 7
нижче, ніж температура води, що гріє.
Визначаємо продуктивність теплообмінників
-визначимо витрату вторинного теплоносія
-задавшись швидкістю води в трубках v=0,5 м/с, визначимо площу перетину трубок
По даній площі вибираємо тип теплообмінника (по Щекину, ст374)-№1 із площею живого перетину трубок fж=0,00062 м2.
-уточнюємо швидкість вторинного теплоносія
-обчислюємо витрату і швидкість первинного теплоносія в I і II ступені нагріву теплообмінника
Визначаємо режим руху первинного і вторинного теплоносія
I
ступінь
приймаємо
=1,0*106
приймаємо
=0,732*106
II ступінь
приймаємо
=0,582*106
приймаємо
=0,386*106
Тоді режим руху:
I ступінь
турбулентний
режим руху;
турбулентний
режим руху;
II ступінь
турбулентний
режим руху;
турбулентний
режим руху;
визначимо коефіцієнти тепловіддачі між первинним (вторинним) теплоносієм і стінкою труби по наступним залежностям (Щекин, ст372):
Для I ступіні:
Для
II
ступені:
-визначаємо
коефіцієнт теплопередачі теплообмінніків:
Для I ступіні:
Для II ступені:

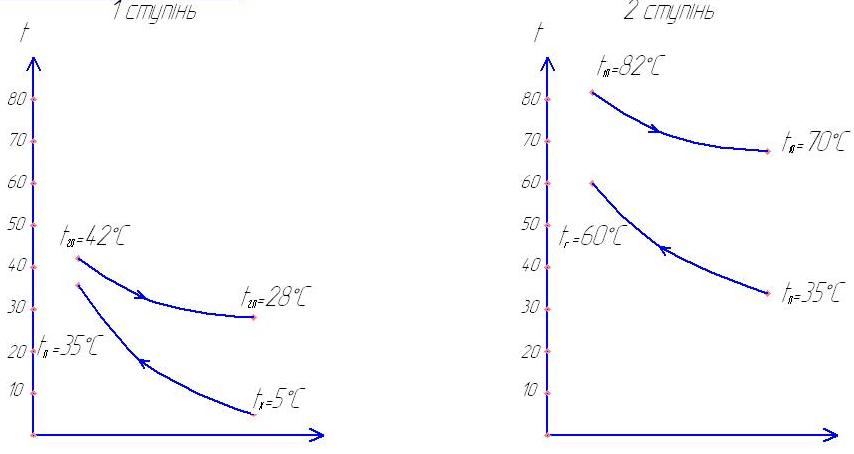

-визначимо середню логарифмічну різницю температур
Для I ступені:
Для II ступені:
-визначимо необхідну площу водонагрівача першої і другої ступені, і необхідну кількість секцій:
I ступінь
II ступінь
Визначимо
гідравлічний опір теплообмінників по
вторинному теплоносієві:
7. Підбір насосів
Визначимо напір, що повинний створювати підвищувальний насос, попередньо розрахувавши необхідний напір на уведенні водопроводу:
Циркуляційний
насос підбираємо при розрахунку
циркуляційного режиму. Для того, щоб

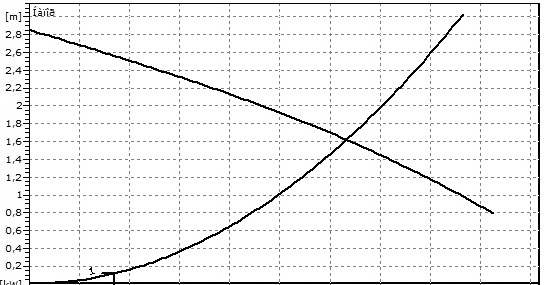

підібрати насос, необхідно побудувати
характеристику мережі, використавши
рівняння
Р=S
,
де - розрахункова кількість теплоносія, м3/год;
S - характеристика мережі.

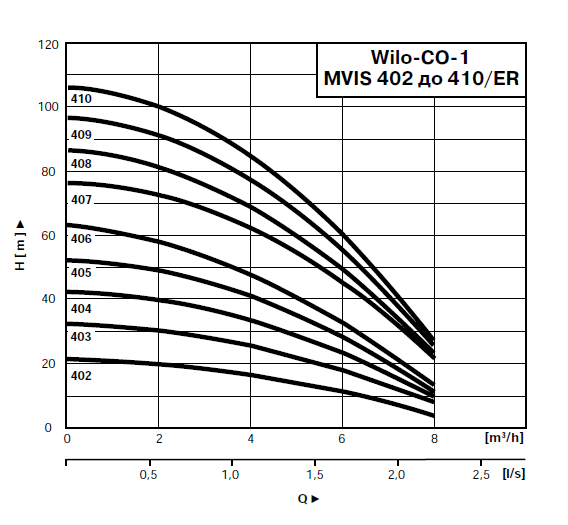

Розрахунок підвищувального насосу дорівнює секундним витратам в мережі гарячого водопостачання. Кількість підвищувальних насосів необхідно передбачати не менше 2, один з яких резервний. За даними наведеними у відповідних каталогах підбираємо потрібний нам насос. В нашому випадку передбачуємо встановлення насосного агрегату :WILO CO-1 MVIS 402/ER. Який буде працювати на нашу мережу з наступними параметрами :
Циркуляційний насос підбираємо при розрахунку циркуляційного режиму. Кількість циркуляційних насосів необхідно передбачати не менше 2, один з яких резервний.
В нашому випадку передбачуємо встановлення насосного агрегату : WILO Star Z 25/2 який буде працювати на нашу мережу з наступними параметрами :
