Лабораторная работа № 2.

Заряд и контрольный разряд аккумуляторной батареи.

Цель работы: определение количества АКБ для одновременной зарядки.

2.1 Порядок выполнения:

1 Произвести включение АКБ в режиме контрольного разряда

2 Произвести включение батареи на заряд при постоянной величине зарядного тока,

3 Расчет количества АКБ для одновременного заряда.

2.2 Оборудование:

а)_________________________________________________________________

б)_________________________________________________________________

в)_________________________________________________________________

г)_________________________________________________________________

д)_________________________________________________________________

1. Контрольный разряд аккумуляторной батарей. Для проведения контрольного разряда АКБ собирается электрическая схема, в соответствии с рисунком 1

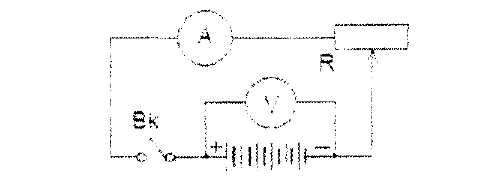

Рисунок 1 - Электрическая схема включения приборов при контрольном разряде батареи

Признаки окончания разряда аккумуляторной батареи: ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Измерить параметры	1 замер						2 замер
	Номер аккумулятора						Номер аккумулятора
	1	2	3	4	5	6	1	2	3	4	5	6
Плотность электролита, г\см3
ЭДС аккумуляторов, В
Напряжение, В
Величина тока, А
Время замера

2. Заряд аккумуляторной батареи при постоянной величине зарядного тока. Характеристика зарядного оборудования:

Тип:_______________________________________________________________

Выпрямленное напряжение:__________________________________________

Величина тока:____________________________________________________

Признаки окончания заряда:

а)_________________________________________________________________

б)_________________________________________________________________

в)_________________________________________________________________

г)_________________________________________________________________

Таблица 2 – Показатели заряда АКБ

3. Расчет количества аккумуляторных батарей типа ___________ для включения на зарядку при постоянной величине зарядного тока.

а) Определение количества аккумуляторных батарей, последовательно включаемых для зарядки в одну цепь (группу) и определяется в формуле (3),

(3)

где: Uc - выпрямленное напряжение зарядного

устройства, В;

n_акк - количество аккумуляторов в батарее;

2,7 - напряжение на один аккумулятор в конце заряда, В.

K = ________________________________________________________

б ) Количествоо параллельных цепей одновременно подключаемых к зарядному устройству определяется по формуле (4).

(4)

где: I_{зарюустю} - величина тока зарядного устройства, А;

I_з - величина зарядного тока, А,

Т = _________________________________________________________

Вывод: При величине зарядного тока _________можно

одновременно зарядить _________аккумуляторных

батарей типа___________

В ы в о д ы

_____________________________________________________________________________________________________________._______________________________________________________________________________________________________________._______________________________________________________________________________________________________________

Работу выполнил:__________________________________________________

Работу принял ___________________________________________________

Лабораторная работа № 3.

Проверка технического состояния обмоток и выпрямительных блоков автомобильных генераторов.

Цель работы: выявлять неисправности в генераторе автомобиля и устранять их.

3.1 Порядок выполнения:

1. Произвести разборку генератора

2. Произвести проверку обмоток статора

3. Произвести проверку обмоток катушки возбуждения генератора

4. Произвести проверку выпрямительного блока

5. Произвести сборку генератора

6. Проверить на стенде на работоспособность

3.2 Оборудование:

1._______________________________________________________ _____________________________________________________________________________________________________________________________________________________________________

3.3 Проверка обмоток статора

___________________________________________________________________________________________________________________________________________________________________________________

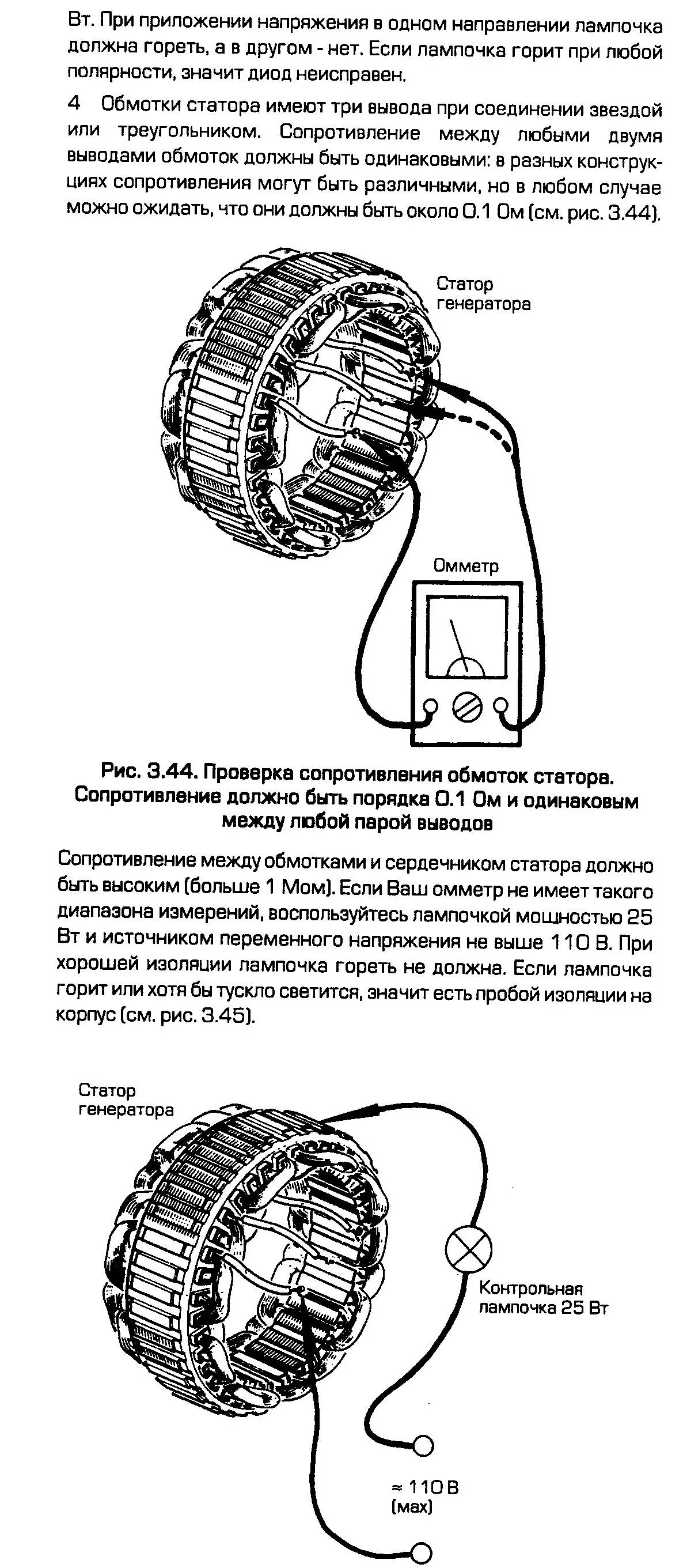

- Произвести проверку обмотки статора согласно рисунка 1

Рисунок 1 – Схема проверки обмоток статор

Результаты замеров записать в таблицу 1.

Таблица 1 – Показания обмоток генератора

Место проверки	Замыкание на корпус	Обрыв	Межвитковое замыкание	Показания омметра	Величина сопротивления по Т.У.
Обмотка возбуждения
Обмотки статора

3.4 Проверка обмотки катушки возбуждения генератор

-Произвести проверку обмотки катушки возбуждения согласно рисунка 2

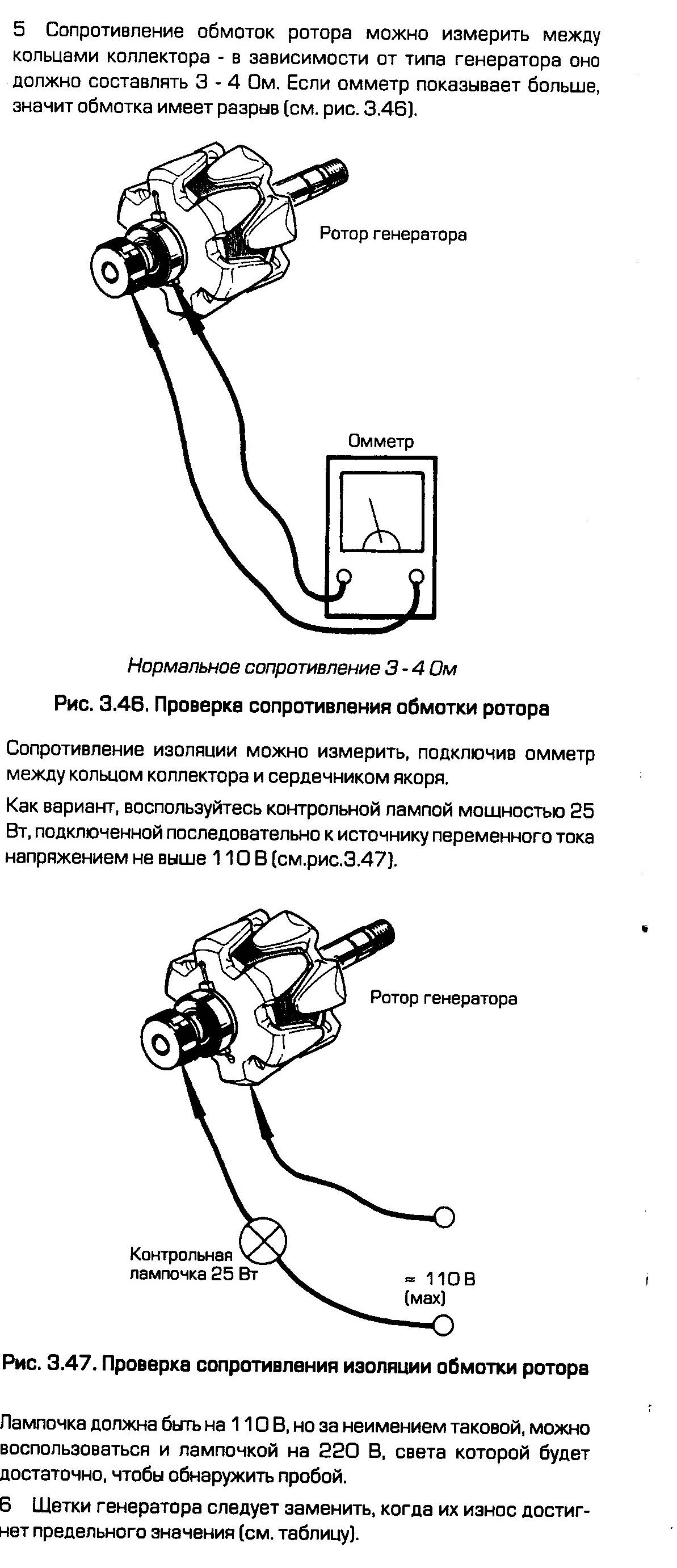

Р исунок 2 - Схема проверки обмотки возбуждения

Результаты замеров записать в таблицу 1

3.5 Проверка выпрямительного блока

- Произвести проверку исправности диодов согласно рисунка 3.

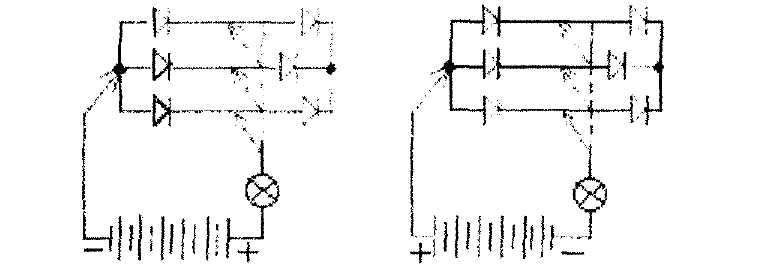

Рисунок 3 – Схема проверки диодов контрольной лампой

- Проверка исправности диодов выпрямительного блока с помощью контрольной лампы проводится по схеме, в соответствии с рисунком 4

Рисунок 4 Схема проверки диодов выпрямительного блока

контрольной лампой

Результаты проверки диодов представлены в таблице 2

Наименование прибора	Состояние лампы контроля		Заключение
	при прямом включении диода	при обратном включении диода
Диод 1
Диод 2
Диод 3
Диод 4
Диод 5
Диод 6

Таблица 2 Показатели исправности диодов

3.6 Сборка генератора

Наименование прибора

Состояние лампы контроля

Заключение

- Произвести сборку генератора согласно рисунка 5.

3.7 Проверка генератора на стенде на его работоспособность

- Проверить генератор на стенде

В ы в о д ы

1._______________________________________________________2._______________________________________________________3._______________________________________________________4._______________________________________________________________________________________________________________5._______________________________________________________

Работу выполнил:______________________________________________________________________________________________________

Работу принял: ___________________________________________________
