Коэффициент разрыхления пород в гидроотвале

Породы		Породы
Тяжёлые вязкие глины	1,5 – 2,0	Супеси	1,05 – 1,15
Обычные пластичные глины	1,5	Песок	1,0
Суглинки	1,2 – 1,5

Величина объёма воды в отстойном пруду определяется специальным расчётом осветления технологической воды для сброса в водотоки или для технологических целей (п. 4.3).

4.2. Водосбросные сооружения на гидроотвале

Сброс воды, на гидроотвале производится с помощью следующих сооружений: водосбросного канала; водосбросного колодца; плавучей насосной станции и других устройств. Широкое распространение для сброса воды получили так называемые шандорные колодцы. В зависимости от пропускной способности они бывают одно-, двух и даже трёхсекционный, т. е. разделёнными на секции (1 × 1; 2,5 × 1,0; 3,2 × 1,2 м). Сруб колодца крепится к основанию: различают ряжевое и свайное основание колодца. Стойки сруба имеют пазы, в которые вставляются доски – шандоры (рис. 4.2).

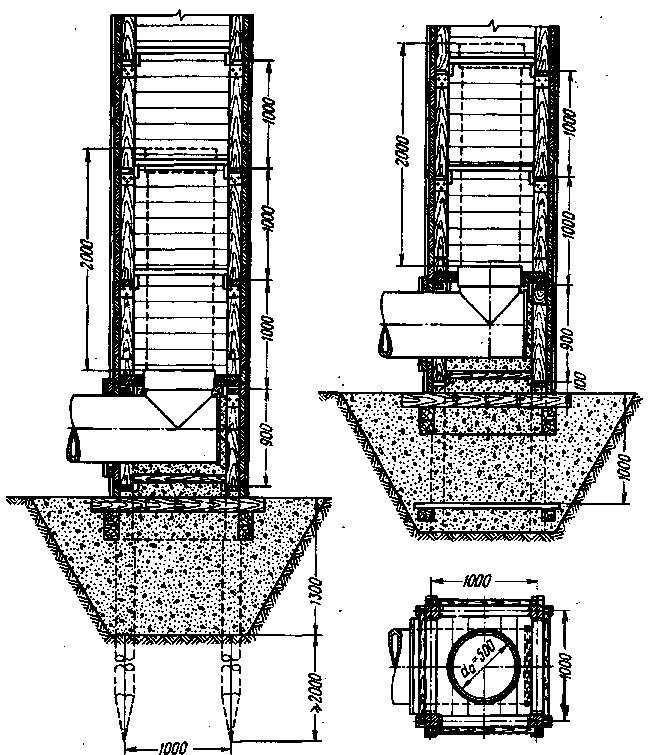

4.2. Конструктивная схема водосбросного колодца на свайном (а) и ряжевом (б) основании

По мере подъёма, воды наращивается обшивка колодца, так чтобы в колодец сливался только верхний слой воды. Обшивка колодца делается в паз, чтобы во­да не проникала через обшивку. Из колодца вода сбрасывается по трубе. Обслуживание колодца производится со специ­ального мостика, перекинутого с гребня плотины или дамбы.

Расход воды, сбрасываемый колодцем, определяется по формуле

, м³/с, (4.2)

где ‑ коэффициент расхода, равный 0,3 ‑ 0,55;

‑ ширина водосливной части колодца, м;

‑ высота слоя сливающейся воды над стенкой шандора, обычно 0,1 ‑ 0,15.

4.3. Расчёт осаждения частиц в водоотстойном пруду гидроотвала

Объём воды, необходимый для осветления воды для технологических целей, рассчитывается по формуле

, (4.3)

где ‑ средние значения ширины отстойного пруда, как правило, по условиям размещения гидроотвала = 60 ‑ 120 м.

‑ средняя глубина отстойного пруда, находится в пределах от 1 до 2 м;

‑ длина отстойного пруда, рассчитывается исходя из условий осаждения минеральных частиц на дно пруда (рис. 4.3), м;

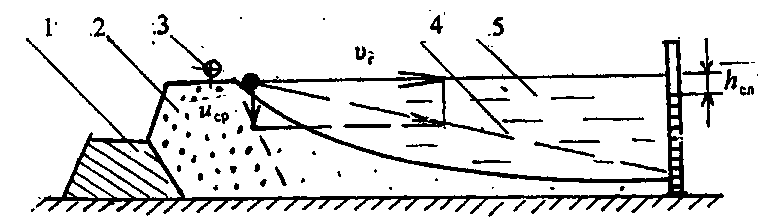

Рис. 4.3 Схема осаждения частиц породы в отстойном пруду гидроотвала: 1 – дамба начального обвалования; 2 – гидроотвал; 3 – пульповод; 4 – траектория осаждения частиц; 5 – отстойный пруд

Длина осаждения

,

где – скорость движения воды в отстойнике от места выпуска к водосбросному (шандорному) колодцу, м/с;

‑ максимальная глубина пруда, = 2 – 4 м;

‑ скорость осаждения твёрдых частиц, ориентировочно принимается величина средней гидравлической крупности частиц, взвешенных в технологической воды (обычно это частицы фракции менее 0,05 мм).

Горизонтальная скорость движения частицы

, м/с,

где ‑ расход воды поступающей в отстойник (см. формулу 3.2);

‑ коэффициент, учитывающий площадь поперечного сечения транзитного потока в отстойном пруду, = 0,4 – 08.

Значения и принимаются в КП по согласованию с преподавателем.

Средняя крупность частиц фракции менее 0,05 мм находится в пределах = 0,01 – 0,015 мм. Соответствующая гидравлическая крупность определяется ориентировочно по формуле , где ‑ м/с; ‑ мм.

Объём воды в отстойнике должен быть больше, чем объём, необходимый для осветления .

Среднесуточная потребность воды ,.

Обеспеченность бесперебойной работы гидромониторов

.
