Техническая характеристика насосов, применяемых при гидромеханизации

Марка насоса	Производительность (подача), м3/ч	Напор, м	Частота вращения двигателя, об./мин.	Мощность двигателя, кВт
Д 320‑50	320	50	1450	75
Д 500‑65	500	65	1450	160
Д 630‑90	630	90	1450	250
Д 800‑57	800	57	1450	200
Д 1250‑65	1250	65	1450	250
Д 1250‑125	1250	125	1450	630
Д 1600‑90	1600	90	1450	632
Д 2000‑100	2000	100	985	800
Д 2500‑17	2500	17	735	132
Д 2500‑45	2500	45	750	400
Д 2500‑62	2500	62	985	500
Д 3200‑20	3200	20	590	250
Д 3200‑33	3200	33	985	320
Д 3200‑55	3200	55	750	630
Д 3200‑75	3200	75	985	800

Таблица 3.3

Стандартные размеры труб, используемых при гидромеханизации

Условный проход трубы, мм	400	450	500	600	700	800
Наружный диаметр трубы, мм	426	478	529	630	720	820

Для выбранного насоса строится его рабочая характеристика – график зависимости развиваемого напора от подачи ‑ (рис. 3.1, кривая 1):

, (3.11)

‑ мощность электродвигателя насоса, кВт;

‑ подача насоса, м³/с;

= 1000 кг/см³ – плотность воды;

‑ к.п.д. насоса.

В КП принята = 0,7 – 0,8; значения (м³/с) для построения графика принимаются в пределах табличных значений.

По аналогии с характеристикой насоса составляется характеристика водовода – график зависимости между расходом воды в водоводе и потерями напора (рис. 3.1, кривая 2)

, (3.12)

где ‑ статическая часть потерь напора, м;

‑ коэффициент, характеризующий динамические сопротивления трубопровода ( = 180 – 200).

На совмещённом графике рабочих характеристик насоса и водовода (рис. 3.1) точка пересечения А является рабочей точкой, указывающей значения напора и расхода воды при совместной работе насоса и трубопровода (системы «насос ‑ водовод»).

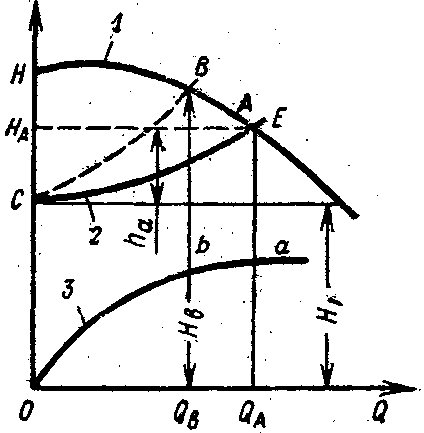

Рис. 3.1. Характеристика совместной работы насоса и трубопровода: 1 – кривая напора для насоса; 2 – кривая напора для трубопровода; 3 – кривая к.п.д.

Возможно регулирование системы параметрами насоса и трубопровода. Расход воды в трубопроводе и соответственно напор регулируются задвижкой. Подача воды насосом регулируется числом оборотов и уменьшением (обточкой) рабочего колеса.

Обозначим параметры рассматриваемого насоса при данном числе оборотов через , , , , а при изменении числа оборотов через , , , , согласно законам подобия:

; ; ,

откуда ; ; . (3.13)

Пересчёт значений подачи и напора центробежного насоса за счёт уменьшения наружного диаметра колеса (т. е. за счёт обточки рабочего колеса на 15 – 20 % от первоначального диаметра) производится по формулам:

; , (3.14)

где и ‑ производительность и напор для нормального рабочего колеса заводского изготовления;

и ‑ те же параметры после обточки до диаметра .
