2.2. Вывод результатов на принтер
Вывод результатов работы на принтер можно выполнить средствами приложений WINDOWS следующим образом.
- Активизировать программы Electronics Workbench, Word, MSPaint.
- После создания и отладки схемы в Electronics Workbench возможны два варианта продолжения:
а) Если схема не содержит приборов из меню приборов, то
- выделить схему и скопировать ее в буфер;
- вызвать программу MSPaint и выполнить команды:
- Правка Вставить (или нажать клавиши Ctrl+V),
- Рисунок Обратить цвета (Ctrl+I),
- Рисунок Атрибуты (Ctrl+E) и выбрать Черно–белую палитру,
- Правка Отменить (Ctrl+Z),
- Правка Выделить все (Ctrl+A),
- Правка Сохранить (Ctrl+C);
- вызвать программу Word, переместить курсор в место вставки рисунка и выполнить команду
- Правка Специальная вставка.
В открывшемся окне выбрать
- Рисунок (но не точечный рисунок) и нажать OK.
После появления рисунка в тексте, выделить его и выполнить команду
- Формат Границы и заливка (или два щелчка по рисунку).
Подобрать размер, обтекание текстом, обрезать рисунок и выполнить другие необходимые операции.
б) Если схема содержит приборы программы Electronics Workbench (даже в уменьшенном виде), то необходимо расположить рисунок так, чтобы нужная его часть была полностью видна на экране, и нажать клавишу Print Screen. Затем следует повторить все действия с MSPaint и WORD.

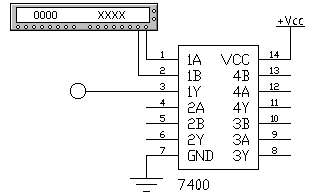

П римеры
схем, выведенных таким способом на
принтер, показаны на рис. П1 и рис. П2.

римеры
схем, выведенных таким способом на
принтер, показаны на рис. П1 и рис. П2.
Рис. П2. Пример вывода схемы на принтер
