3. Контрольные вопросы
1. Как задаются конечные автоматы?
2. Почему конечные автоматы называются также «последовательностными» схемами?
3. Из каких частей состоит конечный автомат?
4. Почему чаще применяются синхронные конечные автоматы?
5. В чем различие автоматов Мура и Мили?
6. Каковы этапы проектирования конечных автоматов?

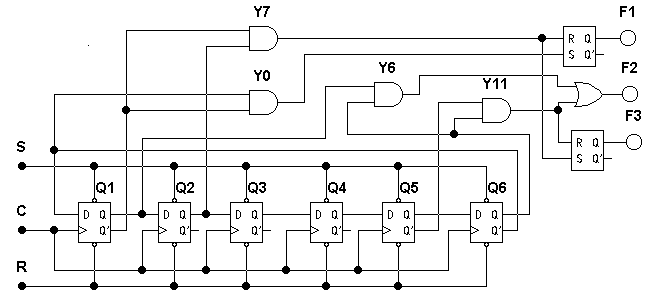

Рисунок 7
7. Какое кодирование состояний чаще всего применяется при проектировании конечных автоматов? И почему?
8. В чем заключается проектирование конечного автомата, если его закон функционирования и кодирование состояний определены?
9. Как определяются функции возбуждения входов элементов памяти конечного автомата?
10. Как составляются таблицы входов JK–, RS–, D– триггеров? Покажите на примере D–триггера.
11. Что представляет собой совмещенная таблица переходов и входов? Покажите, как она строится.
12. Почему для каждого конечного автомата можно создать много схем?
13. Как строится полная таблица переходов автомата и для чего она нужна?
14. Что можно узнать по полному графу переходов конечного автомата?
15. Как можно задать время нахождения конечного автомата в различных состояниях?
16. Поясните построение временной диаграммы конечного автомата рис. 14.
17. Какие распределители сигналов вы знаете?
18. Что дают RS–триггеры при реализации функций F1, F2, F3? Можно ли обойтись без них?
4. Подготовка к выполнению работы
1. Изучить описание лабораторной работы.
2. Спроектировать конечный автомат (без учета времени) на D– и JK–триггерах для варианта, выбираемого по номеру исполнителя в журнале группы. Сравнить полученные решения.
3. Спроектировать конечный автомат с учетом времени (обосновать выбор элементов). Вариант задания как в п.2.
4. Оценить сложность получаемых схем.
5. Порядок выполнения работы
1. создать в системе Electronics Workbench схемы спроектированных автоматов.
2. Проверить работу созданных схем в статическом и динамическом режимах.
3. Показать преподавателю работу отлаженных схем конечных автоматов.
6. Отчет по работе
должен содержать
исходные данные варианта задания.
Таблицы переходов и входов JK– и D–триггеров.
таблицы функций возбуждения триггеров автоматов.
карты Карно функций возбуждения триггеров автоматов.
схемы созданных автоматов.
временные диаграммы работы созданных автоматов (без учета и с учетом времени).
Графы переходов автомата (рабочий цикл и с учетом всех возможных состояний).
6. Варианты заданий
Группа 1
№ |
Цвета и время в минутах |
|
№ |
Цвета и время в минутах |
1 |
Красный - 2,5 Желтый - 0,5 Синий - 1 Синий + Черный - 0,5 Черный - 1,5 |
|
15 |
Красный - 0,75 Красный + Зеленый + Черный - 0,25 Желтый - 0,5 Зеленый - 0,75 Черный - 1,25 |
2 |
Красный - 1,5 Желтый - 1 Зеленый - 2,5 Зеленый + Черный - 0,5 Черный - 1,5 |
|
16 |
Красный - 2,5 Красный + Зеленый + Синий - 1 Желтый - 2 Зеленый - 0,5 Синий - 0,5 |
3 |
Красный - 1 Желтый - 1,5 Зеленый - 2 Зеленый + Синий - 0,5 Синий - 1,5 |
|
17 |
Красный - 1 Красный + Зеленый + Синий + +Черный - 0,75 Зеленый - 0,25 Синий - 1 Черный - 0,5 |
4 |
Желтый - 1,5 Зеленый - 1 Зеленый +Синий + черный - 0,5 Синий - 1 Черный - 1 |
|
18 |
Красный - 1 Красный + Желтый - 0,5 Зеленый - 2 Черный - 2,5 Желтый - 0,5 |
5 |
Красный - 1 Желтый - 2,5 Желтый + черный - 1 Зеленый - 1,5 Черный - 2 |
|
19 |
Красный - 1 Красный + Желтый + Черный - 0,5 Желтый - 1 Зеленый - 1,5 Черный - 0,5 |
6 |
Красный - 3 Желтый - 1 Желтый + Синий - 2 Зеленый - 1,5 Синий - 0,5 |
|
20 |
Красный - 2 Красный + Желтый +Синий - 1 Желтый - 1 Зеленый - 2 |
7 |
Красный - 3 Желтый - 2 Желтый + Синий + Черный - 1 Синий - 1 Черный - 1 |
|
21 |
Красный - 1,5 Красный + Желтый + Синий + +Черный - 0,75 Желтый - 0,25 Синий - 0,25 Черный - 1,25 |
8 |
Красный - 2 Желтый - 1,75 Желтый +Зеленый - 0,25 Зеленый - 0,5 Черный - 1 |
|
22 |
Красный - 2,5 Красный + Желтый + Зеленый - 0,5 Синий - 1 Желтый - 1 Зеленый - 0,5 |
9 |
Красный - 1,5 Желтый - 2 Желтый + Зеленый + Черный - 0,75 Зеленый - 1,5 Синий - 1 Черный - 0,5 |
|
23 |
Красный - 1,5 Красный + Желтый + Зеленый + + Черный - 1 Желтый - 2 Зеленый - 0,5 Синий - 0,5 Черный - 1,5 |
10 |
Красный - 2,5 Желтый - 1 Желтый + Зеленый + Синий - 0,5 Зеленый - 1,5 Черный - 1 |
|
24 |
Красный - 2,5 Красный + Желтый + Зеленый + + Синий - 0,5 Желтый - 1 Зеленый - 1,5 Черный - 1 |
11 |
Желтый - 1,75 Желтый + Зеленый + Синий + + Черный - 0,5 Зеленый - 0,75 Синий - 1 Черный - 0,5 |
|
25 |
Красный - 1 Красный + Желтый + Черный - 0,5 Желтый - 1 Зеленый - 1,5 Черный - 0,5 |
12 |
Красный - 1 Желтый - 1,5 Зеленый - 1 Черный - 1 Красный + Черный - 0,5 |
|
26 |
Красный - 2 Красный + Желтый +Синий - 1 Желтый - 1 Синий - 1 Черный - 3 |
13 |
Красный - 2,5 Красный + Синий - 1 Желтый - 0,5 Зеленый - 1,5 Синий - 1 |
|
27 |
Красный - 0,5 Красный + Зеленый - 1 Желтый - 2 Зеленый - 1,5 Синий - 0,5 |
14 |
Красный - 1,5 Красный + Синий +Черный - 0,5 Желтый - 1,25 Синий - 0,5 Черный - 0,5 |
|
28 |
Красный - 1,5 Красный + Желтый + Зеленый + +Черный - 1 Желтый - 2 Зеленый - 0,5 Черный - 1,5 |
