4. Подготовка к выполнению работы
Изучить описание лабораторной работы.
для заданного варианта спроектировать триггер с двухступенчатой структурой. В качестве триггеров первой и второй ступеней использовать модель триггера на элементах ИЛИ-НЕ (см. рис. 2,а), комбинационные схемы строить на элементах ИЛИ-НЕ. (Пример разработанной схемы приведен на рис. 6.)
Оценить сложность и быстродействие схемы.

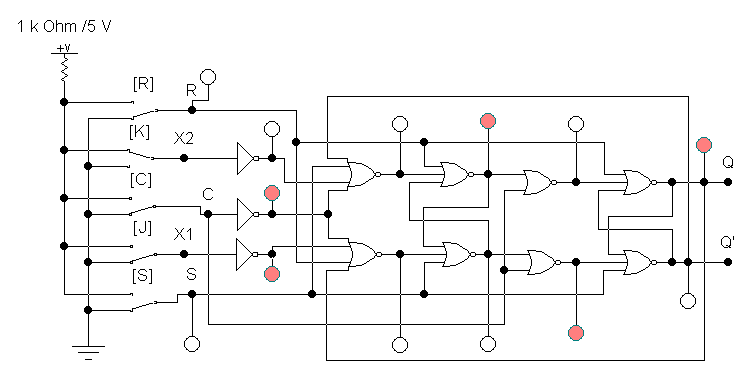

Рис. 6 Вариант JK–триггера на элементах ИЛИ-НЕ
5. Порядок выполнения работы
1. В соответствии с заданием варианта создать в системе Electronics Workbench разработанную схему.
2. Проверить работу схемы в статическом и динамическом режимах.
3. Показать преподавателю работу отлаженной схемы на экране логического анализатора Electronics Workbench.
6. Отчет по работе
должен содержать
исходные данные варианта задания.
Таблицы переходов и входов RS–триггеров.
таблицы функций возбуждения триггеров.
карты Карно функций возбуждения триггеров.
схему триггера с двухступенчатой структурой.
временные диаграммы работы созданной схемы.
оценки сложности и быстродействия созданной схемы.
7. Варианты заданий
Группа 1
№ |
Таблица переходов |
|
№ |
Таблица переходов |
|
№ |
Таблица переходов |
||||||
x1(t) |
x2(t) |
q(t+1) |
x1(t) |
x2(t) |
q(t+1) |
x1(t) |
x2(t) |
q(t+1) |
|||||
1 |
0 0 1 1 |
0 1 0 1 |
0 0 1 Q(t) |
|
11 |
0 0 1 1 |
0 1 0 1 |
Q(t) 0 1 1 |
|
21 |
0 0 1 1 |
0 1 0 1 |
Q(t) 1 Q(t) 0 |
2 |
0 0 1 1 |
0 1 0 1 |
1
Q(t) 1 |
|
12 |
0 0 1 1 |
0 1 0 1 |
Q(t) 1 0 0 |
|
22 |
0 0 1 1 |
0 1 0 1 |
0 1 0 Q(t) |
3 |
0 0 1 1 |
0 1 0 1 |
0 0 0 1 |
|
13 |
0 0 1 1 |
0 1 0 1 |
0 Q(t) 1 Q(t) |
|
23 |
0 0 1 1 |
0 1 0 1 |
Q(t) 1 0 1 |
4 |
0 0 1 1 |
0 1 0 1 |
Q(t) 0 1 0 |
|
14 |
0 0 1 1 |
0 1 0 1 |
1 1 0 Q(t) |
|
24 |
0 0 1 1 |
0 1 0 1 |
1 1 Q(t) 0 |
5 |
0 0 1 1 |
0 1 0 1 |
0 Q(t) 1 1 |
|
15 |
0 0 1 1 |
0 1 0 1 |
0 0 1 0 |
|
25 |
0 0 1 1 |
0 1 0 1 |
0 1 0 0 |
6 |
0 0 1 1 |
0 1 0 1 |
0 0 Q(t) 1 |
|
16 |
0 0 1 1 |
0 1 0 1 |
0 Q(t) 0 1 |
|
26 |
0 0 1 1 |
0 1 0 1 |
Q(t) Q(t) 0 1 |
7 |
0 0 1 1 |
0 1 0 1 |
Q(t) Q(t) 1 0 |
|
17 |
0 0 1 1 |
0 1 0 1 |
1 0 Q(t) Q(t) |
|
27 |
0 0 1 1 |
0 1 0 1 |
0 1 1 1 |
8 |
0 0 1 1 |
0 1 0 1 |
1 Q(t) 1 0 |
|
18 |
0 0 1 1 |
0 1 0 1 |
0 1 Q(t) 1 |
|
28 |
0 0 1 1 |
0 1 0 1 |
Q(t) Q(t) 1 0 |
9 |
0 0 1 1 |
0 1 0 1 |
1 0 Q(t) 0 |
|
19 |
0 0 1 1 |
0 1 0 1 |
1 1 1 0 |
|
29 |
0 0 1 1 |
0 1 0 1 |
0 Q(t)
1 |
10 |
0 0 1 1 |
0 1 0 1 |
0 1 Q(t) Q(t) |
|
20 |
0 0 1 1 |
0 1 0 1 |
1 0 1 Q(t) |
|
30 |
0 0 1 1 |
0 1 0 1 |
Q(t) 0 1
|
