1.6. Контрольные вопросы
Какие триггеры вы знаете?
Какие входы имеют триггеры?
Постройте таблицу переходов RS‑ (JK‑, D‑, T‑) триггера.
Запишите аналитическое выражение, описывающее работу RS‑ (JK‑, D‑, T‑) триггера и представляющего собой зависимость нового состояния триггера от значений входных сигналов и старого состояния.
Постройте граф, описывающий закон функционирования RS‑ (JK‑, D‑, T‑) триггера.
Нарисуйте схему RS‑триггера на элементах ИЛИ‑НЕ, чем отличается этот триггер от триггера на элементах И-НЕ. Каковы запрещенные комбинации его входных сигналов? Почему? Что будет, если нарушить запрет?
Зная время переключения элементов, определите время задержки и минимальную длительность входного сигнала RS‑триггера.
Добавьте в схему RS‑триггера элементы для превращения его в синхронный RS‑триггер. В чем отличие синхронных (тактируемых) и асинхронных триггеров?
Постройте схему двухступенчатого JK‑триггера. Объясните его работу.
Как JK‑триггер превратить в RS‑триггер? В T‑триггер? В D‑триггер?
В чем отличие работы D‑триггера, переключаемого фронтом синхросигнала, от D‑триггера типа “прозрачная защелка”?
Постройте схему T‑триггера:
а) на базе двухступенчатого JK‑триггера;
б) на базе D‑триггера, переключаемого фронтом синхросигнала С.
Можно ли составить схему Т‑триггера на базе схемы D‑триггера типа “прозрачная защелка”? Если нет, то почему? Если да, то как?
Какова приоритетность информационных и установочных (асинхронных) входов в синхронных триггерах? На какие элементы нужно подать асинхронные входы в схеме двухступенчатого JK‑триггера?
По заданным временным диаграммам сигналов на входах RS‑ (JK‑, D‑, T‑) триггера постройте временные диаграммы сигналов на его выходах.
Лабораторная работа № 4.1 двухступенчатые триггеры
1. Постановка задачи
При проектировании триггера с двухступенчатой организацией представим его структуру в виде неизменной части и переменной, которая определяется заданной таблицей переходов (рис. 1, переменная часть – это комбинационная схема).

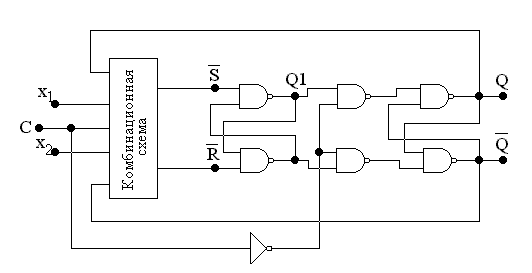

Р
ис.1.
Обобщенная структура синхронного
двухступенчатого триггера
Данное
представление отражает принцип работы
исследуемого синхронного двухступенчатого
триггера. (Другие варианты триггерных
структур см. выше в п. 1.3. JK–триггер.)
На входы комбинационной схемы в общем
случае поступают сигналы x1,
x2, C,
Q и
.
Комбинационная схема преобразует
поступающие сигналы так, чтобы реализовать
переход триггера из одного состояния
в другое в соответствии с заданной
таблицей переходов. Преобразованная
информация не будет восприниматься
RS–триггером первой
ступени до тех пор, пока на вход С
не поступит импульс. С приходом
синхроимпульса С (по фронту 0/1)
сигналы
и
переключат триггер первой ступени в
соответствии с таблицей переходов.
После окончания синхроимпульса (по
срезу 1/0) новое состояние триггера первой
ступени будет передано во вторую ступень.
На выходе триггера Q
сформируется новое состояние, но оно
не изменит значение функций возбуждения
и
триггера первой ступени, так как сигнал
на входе С уже равен нулю. Тем самым
фиксируется определенность переходов
триггера из одного состояния в другое.
Функции
и
можно записать в следующем виде:
Значения всех переменных в этих выражениях определены для одного и того же момента времени t. Поэтому функции возбуждения являются логическими функциями, которым соответствуют комбинационные схемы.
Следовательно, если задана таблица переходов, то задача проектирования схемы триггера заключается в составлении функций возбуждения триггера первой ступени и минимизации найденных функций в заданном базисе.
