Кинематика. Задание № 20 – Определение положения м.Ц.С. Плоской фигуры

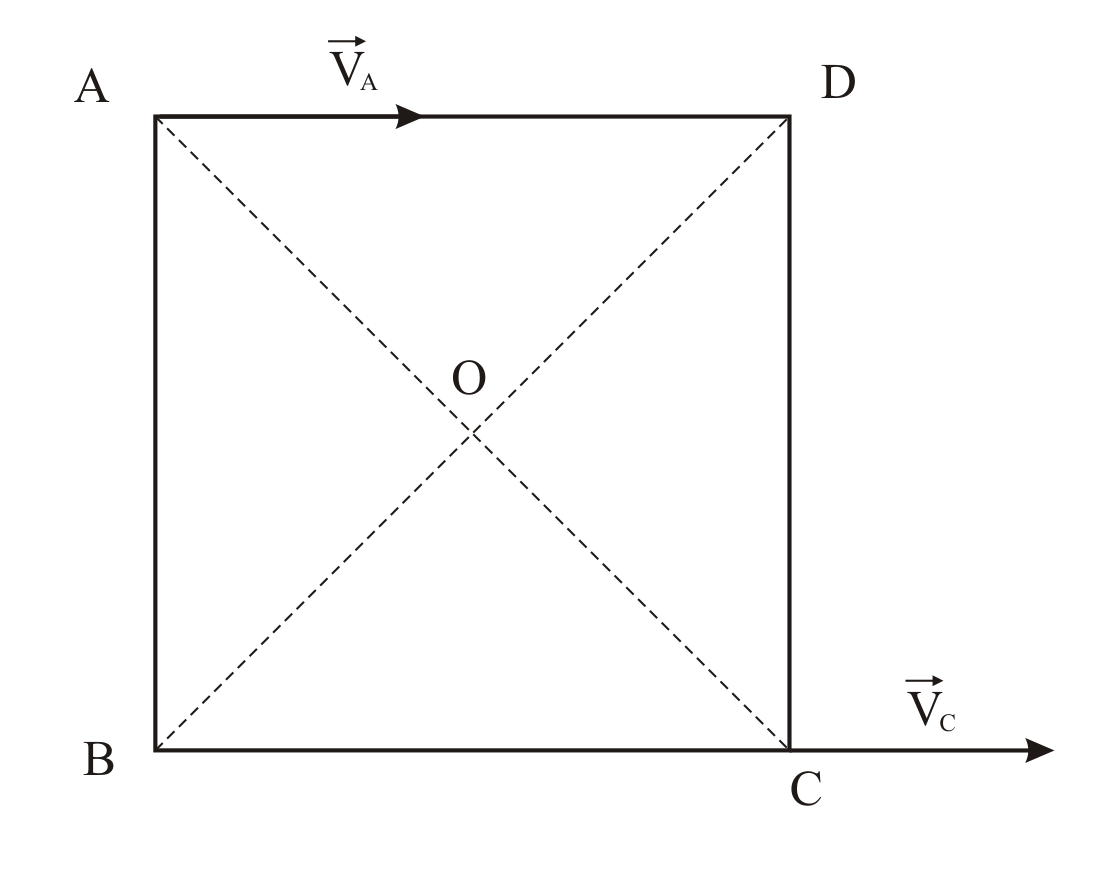

20.1 Известны направления скоростей двух точек квадрата. Мгновенный центр скоростей находится в… (т. D)		т. В, т. С, т. D, бесконечности Мгновенный центр скоростей находится в точке пересечения перпендикуляров к направлениям скоростей, проведённым через заданные точки.
20.2 Известны направления скоростей двух точек квадрата. Мгновенный центр скоростей находится в… (бесконечности)		т. В, т. С, т. D, бесконечности Мгновенный центр скоростей находится в точке пересечения перпендикуляров к направлениям скоростей, проведённым через заданные точки. В данном случае эти линии оказываются параллельными.
20.3 Известны направления скоростей двух точек квадрата. Мгновенный центр скоростей находится в… (т. D)
20.4 Известны направления скоростей двух точек квадрата, причём . Мгновенный центр скоростей находится в… (т. О)
20.5 Известны направления скоростей двух точек квадрата, причём . Мгновенный центр скоростей находится в… (т. С)

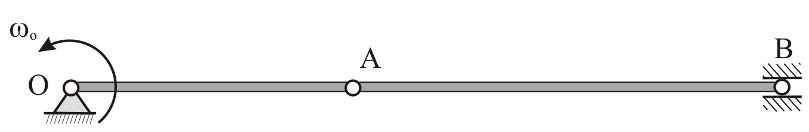

20.6 Кривошип вращается вокруг шарнира . Ползун скользит по горизонтали . В данный момент времени мгновенный центр скоростей стержня находится в… (т. В)	Мгновенный центр скоростей находится в точке пересечения перпендикуляров к направлениям скоростей, проведённым через заданные точки. Скорость точки направлена по вертикали, проведённой через точку . Скорость точки направлена по горизонтали, проведённой через точку .
20.7 Кривошип вращается вокруг шарнира . Ползун скользит по горизонтали . В данный момент времени мгновенный центр скоростей стержня находится в… (бесконечности)
20.8 Кривошип вращается вокруг шарнира . Ползун скользит по горизонтали ; В данный момент времени мгновенный центр скоростей стержня находится в… (т. D)

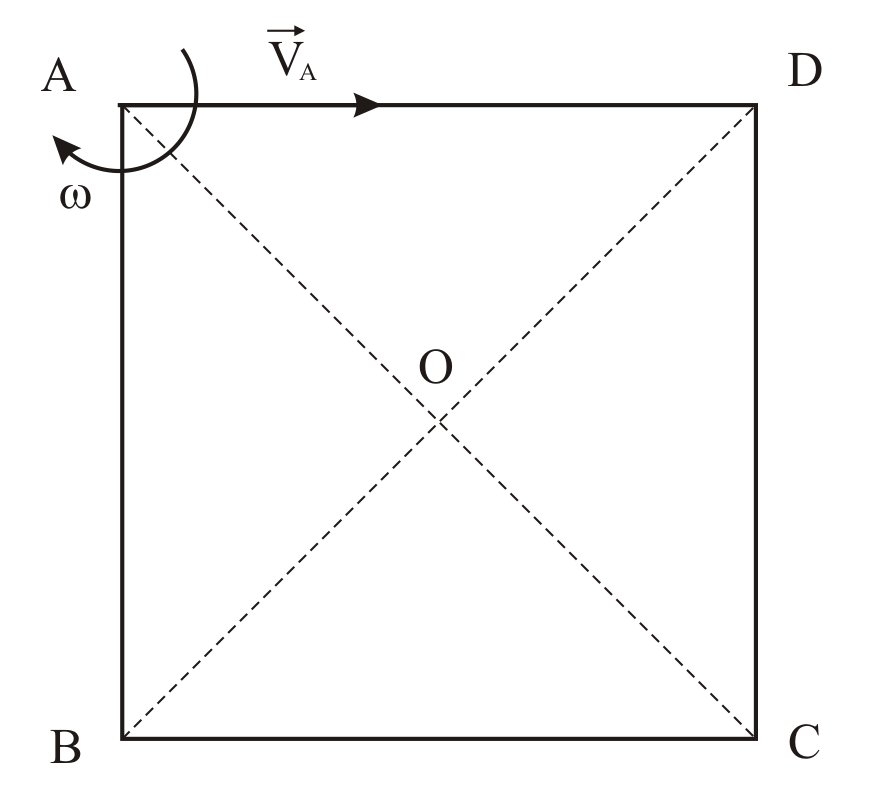

20.9 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. В)		т. В, т. С, т. D, бесконечности М.ц.с. находится на расстоянии а от точки А (из равенства для угловой скорости), скорость точки А направлена перпендикулярно отрезку, соединяющему её с м.ц.с., в сторону направления вращения ω.
20.10 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. А)		т. А, т. С, т. D, т. О
20.11 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. О)		т. А, т. С, т. D, т. О М.ц.с. находится на расстоянии от точки С (из равенства для угловой скорости), скорость точки С направлена перпендикулярно отрезку, соединяющему её с м.ц.с., в сторону направления вращения ω.
20.12 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. А)		т. А, т. В, т. С, т. D
20.13 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. D)		т. А, т. В, т. С, т. D
20.14 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. С)		т. А, т. В, т. С, т. D
20.15 Известны направление и модуль скорости точки квадрата и его угловая скорость , где - сторона квадрата. Мгновенный центр скоростей квадрата находится в… (т. В)		т. А, т. В, т. С, т. D
