Кинематика. Задание № 19 – Вычисление ускорений точек плоской фигуры

19.1

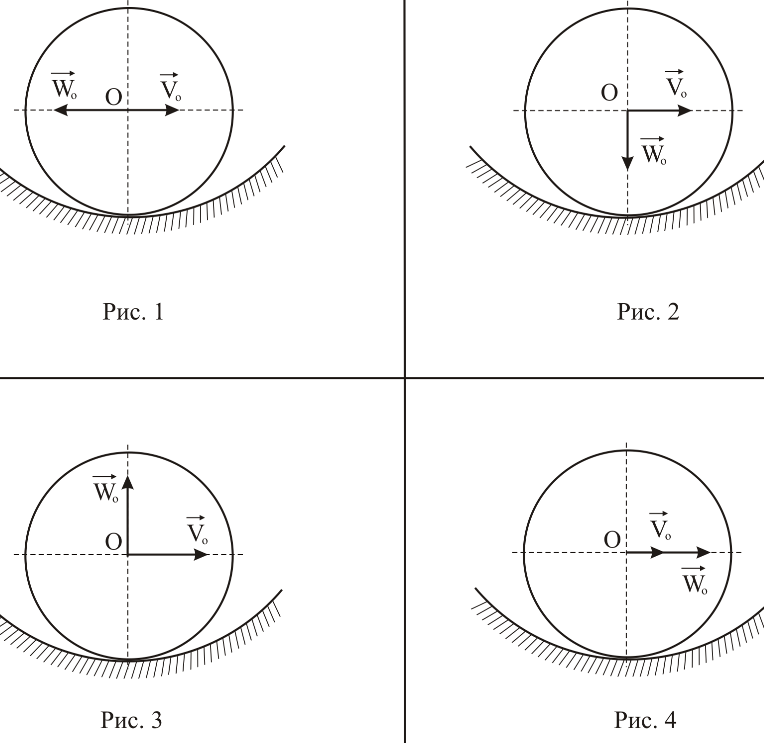

Колесо катится без скольжения по вогнутому рельсу. Скорость центра по модулю постоянна

Направление ускорения центра колеса правильно показано на…

(рис. 3)

19.2

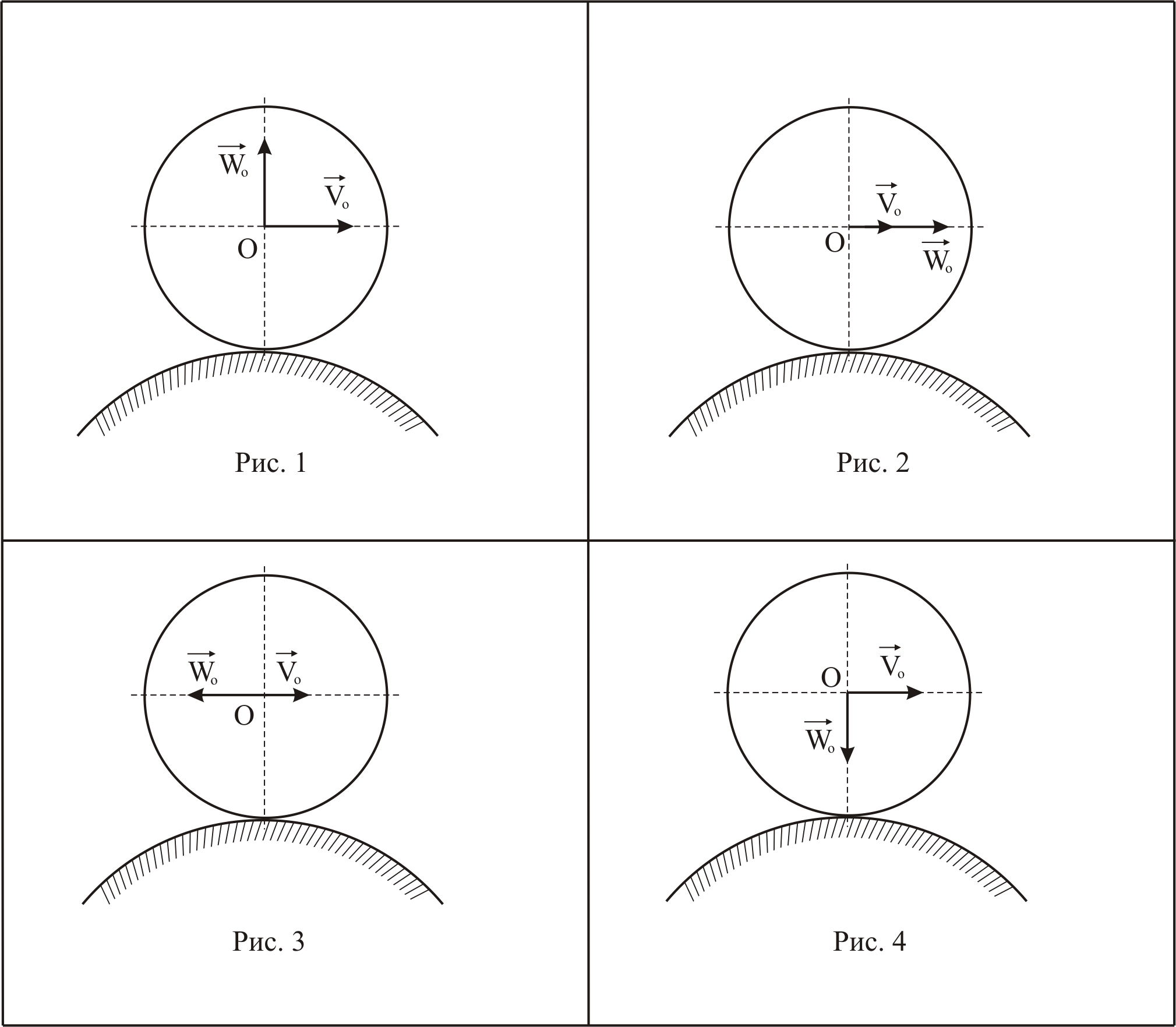

Колесо катится без скольжения по выпуклому рельсу. Скорость центра по модулю

постоянна

Направление ускорения центра колеса правильно показано на…

(рис. 4)

19.3

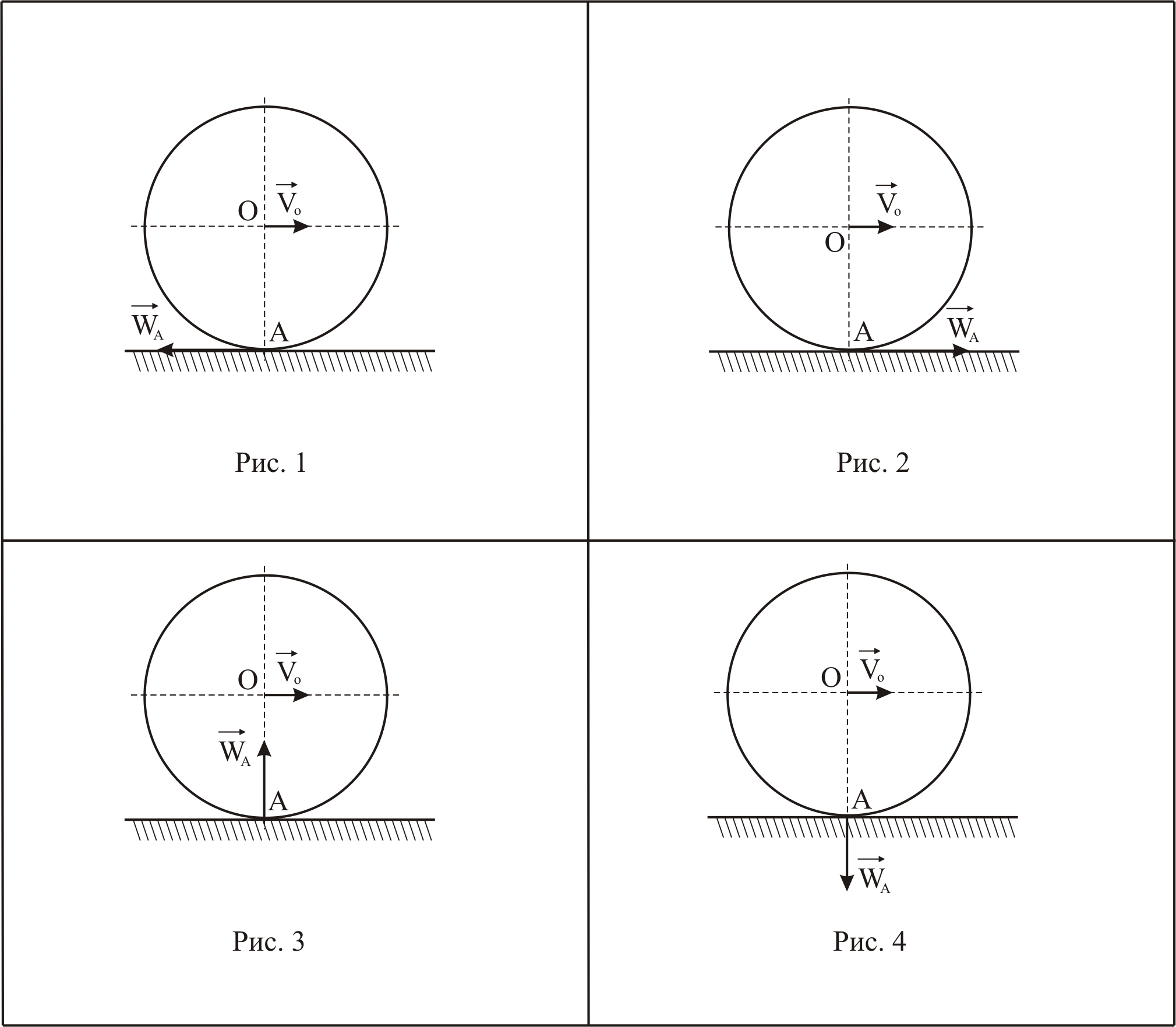

Колесо катится без скольжения по прямолинейному рельсу. Скорость центра постоянна

Направление ускорения точки правильно показано на…

(рис. 3)

Решение

19.4

Колесо катится без скольжения по прямолинейному рельсу. Скорость центра постоянна

Направление ускорения точки правильно показано на…

(рис. 2)

Решение

19.5

Колесо катится без скольжения по прямолинейному рельсу. Скорость центра постоянна

Направление ускорения точки правильно показано на…

(рис. 4)

Решение

19.6

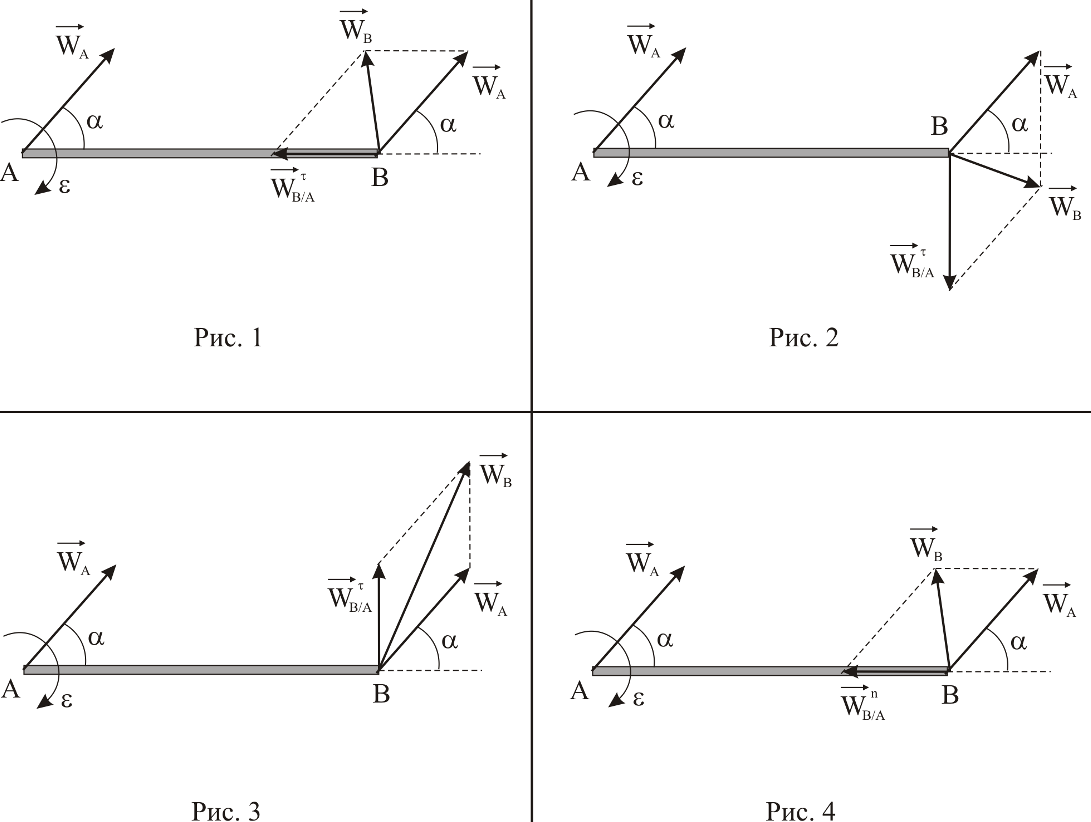

Известно ускорение точки стержня; угловая скорость стержня в данный момент времени равна нулю угловое ускорение отлично от нуля

Правильная схема вычисления ускорения точки представлена на…

(рис. 2)

Решение

19.7

Известно ускорение точки стержня; угловая скорость стержня в данный момент времени отлична от нуля угловое ускорение равно нулю

Правильная схема вычисления ускорения точки представлена на…

(рис. 1)

Решение

19.8

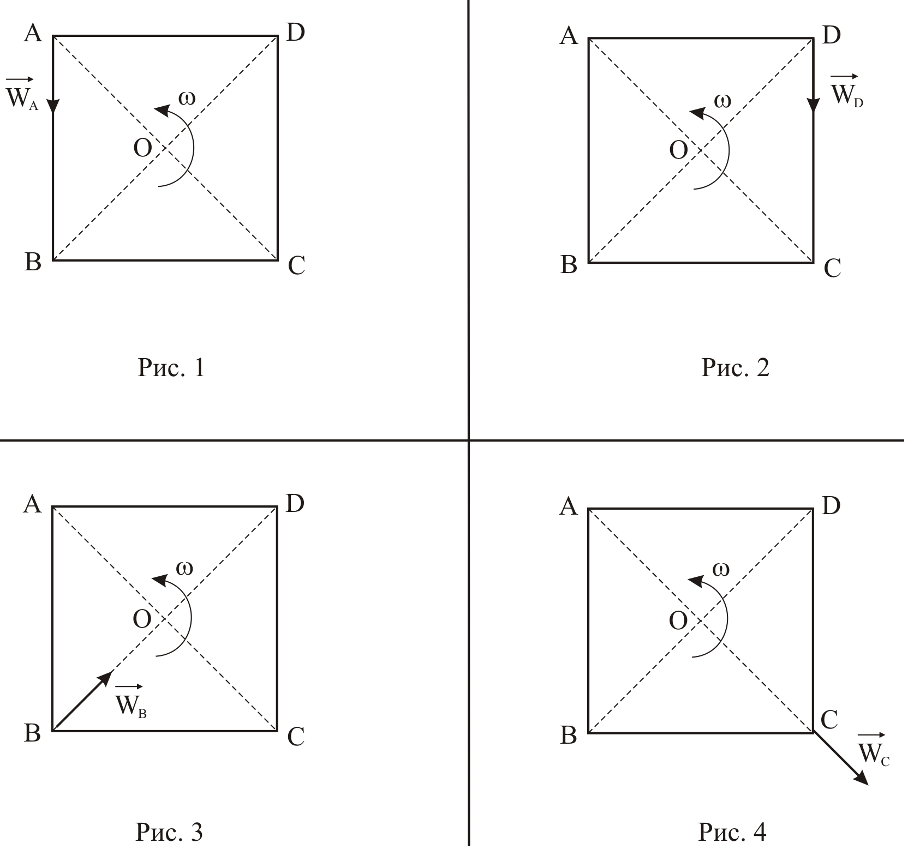

Известно ускорение точки пластины; угловая скорость пластины в данный момент

времени отлична от нуля угловое ускорение равно нулю

Направление ускорения, полученного за счёт вращательного движения, правильно

изображено на…

(рис. 1)

Решение

19.9

Известно ускорение точки пластины; угловая скорость пластины в данный момент

времени равна нулю угловое ускорение отлично от нуля

Направление ускорения, полученного за счёт вращательного движения, правильно

изображено на…

(рис. 4)

Решение

19.10

Ускорение точки пластины равно нулю ; угловая скорость пластины в данный момент времени отлична от нуля угловое ускорение равно нулю

Правильно изображено направление ускорения…

( )

( , , , )

Решение

19.11

Ускорение точки пластины равно нулю ; угловая скорость пластины в данный момент времени равна нулю угловое ускорение отлично от нуля

Правильно изображено направление ускорения…

( )

( , , , )

Решение

19.12

Ускорение точки пластины равно нулю ; угловая скорость пластины в данный момент времени отлична от нуля угловое ускорение также отлично от нуля

Правильно изображены направления составляющих ускорения…

( )

( , , , )

Решение

19.13

Ускорение точки пластины равно нулю ; угловая скорость пластины в данный момент времени отлична от нуля угловое ускорение также отлично от нуля

Правильно изображены направления составляющих ускорения…

( )

( , , , )

Решение

19.14

Ускорение точки пластины равно нулю ; угловая скорость пластины в данный момент времени равна нулю угловое ускорение отлично от нуля

изображено направление ускорения…

( )

( , , , )

Решение
