Вопрос № 2. Защита рлс от коротко-импульсных помех
Для подавления импульсных помех, длительность которых меньше длительности полезного сигнала - КИП, применяется система ШОУ.
Жесткое ограничение помехи обеспечивает стабилизацию её интенсивности на таком уровне, чтобы исключить недопустимое ограничение её в последующих элементах приемника.
В
схеме ШОУ узкополосный фильтр является
оптимальным (квазиоптимальным) фильтром
для простого импульса большой длительности,
т.е. ширина его полосы пропускания
выбирается из условия
.
Ширина
полосы пропускания широкополосного
УПЧ выбирается в 50…100 раз больше
.
В
результате на выходе ШУПЧ и ограничителя
средняя длительность шумовых выбросов
помехи (или кратковременной импульсной
помехи большой интенсивности)
в 50…100 раз меньше длительности полезного
сигнала. При этом за счет ограничителя
помеха лишена амплитудных преимуществ
перед сигналом. Шумовые выбросы
воздействуют на узкополосный фильтр в
течение короткого времени и их амплитуда
на выходе фильтра оказывается небольшой
(отсутствует накопление энергии в
фильтре). За время длительности полезного
сигнала происходит накопление его
энергии в узкополосном фильтре и
амплитуда достигает большей величины.
В результате полезный сигнал на выходе
фильтра может быть выделен из шумовой
или короткой импульсной помехи несмотря
на то, что на входе узкополосного фильтра
амплитуда полезного сигнала и выбросов
помехи из-за жесткого ограничения может
быть одинаковой.
Ограничение приводит к некоторому ухудшению отношения «сигнал/шум», однако при этом достаточно простым способом стабилизируется уровень помехи на выходе приемного устройства и предотвращается полная потеря сигнала, которая могла бы иметь место из-за возможно ограничения в последующих цепях приемника.

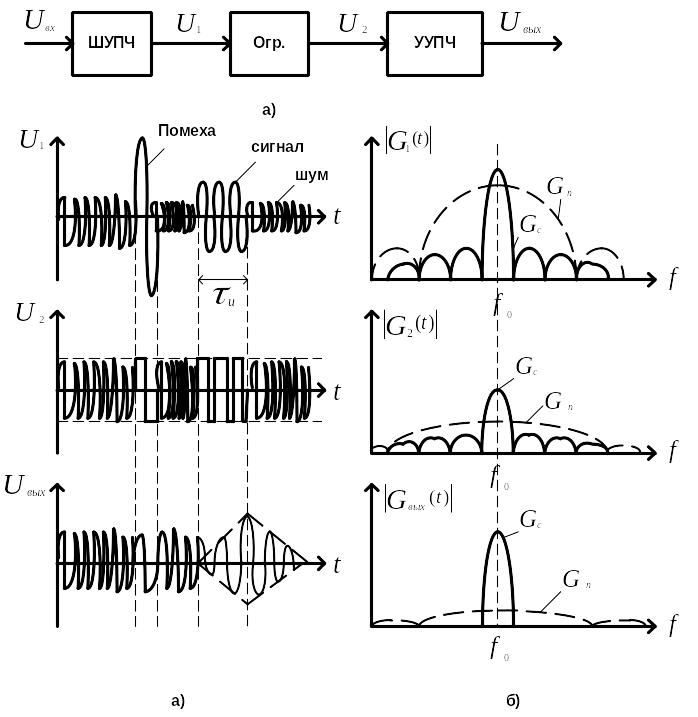

Рис.4.14. а) Структурная схема ШОУ. б) Графики напряжений помехи и сигнала на элементах схемы ШОУ. в) Структура спектров сигнала и помехи на элементах схемы ШОУ
Полоса
пропускания узкополосного усилителя
согласована с шириной спектра полезного
сигнала, а полоса пропускания
широкополосного усилителя выбирается
с учетом длительности помеховых импульсов
(
)
и во много раз превышает полосу пропускания
узкополосного усилителя (
).
При нарушении данного соответствия
дополнительно возникают потери (рис.
4.15).

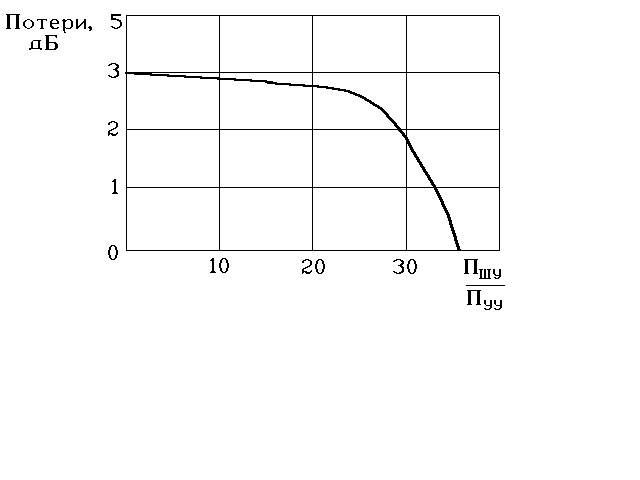

Рис.4.15. Зависимость потерь в схеме ШОУ от отношения
полос пропускания широкополосного и узкополосного усилителя
Уровень
ограничения устанавливается в зависимости
от величины произведения
.
Если это произведение больше 20, то
уровень ограничения может быть близок
к эффективному значению собственных
шумов приемника.
Выигрыш в отношении «сигнал/помеха» достигается, во-первых, за счет ограничения амплитуды помеховых импульсов, а во-вторых, за счет того, что изначально более широкий спектр коротких импульсов помехи становится еще шире вследствие ограничения – синусоидальное колебание практически преобразуется в меандр. Оставшаяся после ограничения энергия помеховых импульсов распределяется в более широком диапазоне частот. В результате значительная часть энергии помехи оказывается за пределами полосы пропускания узкополосного усилителя.
Существенным недостатком схемы ШОУ является снижение эффективности системы селекции движущихся целей, поскольку из-за ограничения расширяется спектр пассивной помехи.
Для устранения этого недостатка вместо схемы ШОУ применяется схема ШПУ: широкополосный усилитель-предваритель-узкополосный усилитель (рис. 5.10).

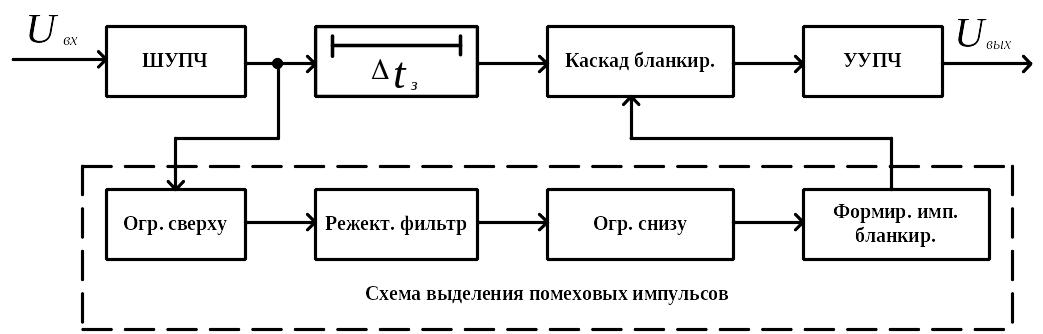

Рис. 5.10. Структурная схема ШПУ.
Особенностью
устройства ШПУ является наличие схемы
выделения помеховых импульсов и каскада
бланкирования, который нормально открыт
и закрывается импульсами бланка,
поступающими на него со схемы выделения
помеховых импульсов. В результате чего
импульсы помех не проходят на вход
узкополосного усилителя. разделение
импульсов полезного сигнала и помех
(короткоимпульсных) основано на их
спектральных отличиях (спектр сигнала).
Ограничитель сверху выполняет аналогичную
роль, как и в схеме ШОУ. Режекторный
фильтр имеет полосу пропускания,
согласованную со спектром полезного
сигнала. Ограничитель снизу обеспечивает
подавление остатков полезного сигнала
после режекторного фильтра. Формирователь
импульсов бланка в момент прихода
импульсов помехи формирует видеоимпульсы
бланка, запирающие каскад бланкирования.
Время задержки
в линии задержки выбирается таким, чтобы
обеспечить совпадение импульсов помехи
и импульсов бланка на входах каскада
бланкирования.
Таким образом, за счет запирания каскада бланкирования в схеме ШПУ обеспечивается подавление коротких импульсных помех, а полезный сигнал не подавляется и спектр его не искажается.
