Додаткова маркіровка

В цьому розділі буде встановлено маркери на трьох фотографій.

Крок 1. Відкриття фотографії Photo 2.

Використовуючи доступ через панель інструментів або меню File/Open Photographs, виберіть фотографію Photo 2 і відкрийте її. Потім розташуйте всі три фотографії так, щоб вони не затуляли одна одну: Windows / Tile and Windows / Zoom to Fit All.

Крок 2. Вивчіть фотографії.

Можна бачити, що фотографії Photo 1 і Photo 2 спільно використовують передні грані кубиків з буквами "K" і "Q" .

ЗВЕРНІТЬ УВАГУ: щоб бути частиною проекту у фотографії повинно спільно використовуватися з будь-якою іншою фотографією не менше шести маркерів.

Крок 3. Закриття фотографії Photo 3.

Закриваємо вікно фотографії Photo 3, натискуючи на кнопку закриття:

ЗВЕРНІТЬ УВАГУ: при закритті фотографії не удаляється жоден з маркерів, які були встановленні.

Крок 4. Відзначимо грані у фотографії Photo 1.

Відзначимо грані на фотографії Photo 1 в наступних кроках.

Крок 4a. Розверніть і змініть розмір вікна, щоб було видно фотографію Photo 1.

Використовуючи кнопку розгортання вікна як в меню Windows: .

К рок 4б. Виберіть інструмент лінії Line Tool.

Натисніть на кнопку інструменту Line Tool на панелі інструментів і увійдіть до режиму інструменту лінії.

Крок 4в. Відзначте контур кубиків.

Відзначте передні грані кубиків з буквами "K" і "Q" п'ятьма маркерами. Точний порядок маркіровки не важливий.

С

Рис.22

тавите на передній грані і обводите, використовуючи інструмент, та приєднуєтеся до вершин де існують маркери. Зверніть увагу: клацання інструментом на маркері, або близько до існуючого маркера не створює новий маркер, а приєднує до існуючого маркера.

Також зверніть увагу, що можете використовувати праву кнопку миші, щоб закінчити режим у Line Tool.

Результат повинен виглядати таким чином(Рис.22)

К рок 5. Відзначимо грані на фотографії Photo 2.

Змініть, розмір вікна фотографії Photo 1, так що можна бачити фотографію Photo 2.

Відзначте головні передні грані кубиків з буквами "P" і "J" кубиків п'ятьма маркерами. Порядок маркіровки не важливий.

Відзначте задні грані п'ятьма маркерами. Порядок маркіровки не важливий.

П

Рис.23

риєднайте до маркерів передніх сторін, натискуючи на існуючі маркери інструментом Line Tool , і обводите решту граней.

Ваші результати повинні виглядати таким чином (Рис.23).

Додаткове зв’язування

В цьому розділі виконаєте зв’язок маркерів в трьох фотографіях.

Крок 1. Розташуйте Photo 1 і 2 поряд, щоб не закривали одна одну.

Використовуємо меню Windows/Tile а потім кнопку Zoom To Fit All, для того ці дві фотографії були поряд.

Крок 2. Зв’язування (Рис.24).

Подивіться відео. Воно показує основні кроки, як зробити зв’язування. Натисніть кнопку Next.

Крок 2a. Виділимо всі маркери на фотографії Photo 2.

Активізуйте фотографію Photo 2, і використовуйте команду Edit / Select All .

Крок 2б. Зв’язок на фотографію Photo 2.

В

Рис.24

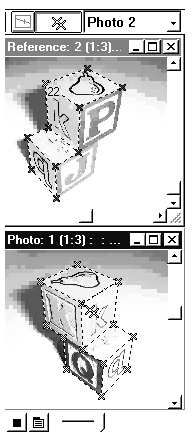

иберіть фотографію Photo 2 в списку зв’язку, що розкривається. Увійдіть до режиму зв’язку, натискуючи кнопку Referencing.

Крок 2в. Перемістіть курсор поверх Photo 1.

В ивчіть кубики з буквами "k", "q" і з малюнком "груша", так щоб знати, які маркери на фотографії Photo 1, відповідають маркери на фотографіях Photo 2.

Крок 2г. Визначте місцезнаходження відповідного маркера на фотографії Photo 1.

Знайдіть маркер на фотографії Photo 1, який відповідає маркеру з жовтого кубика на фотографії Photo 2. Натисніть на цей маркер на фотографії Photo 1.

Крок 2д. Зв’язок решти маркерів.

Для кожного жовтого маркера, що підсвічується на фотографії Photo 2, знайдіть відповідний маркер на фотографії Photo 1 і клацніть на ньому.

Крок 3. Результати перевірки

В

Рис.25

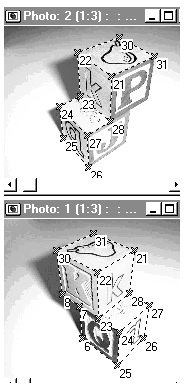

ключіть номери для маркерів і перевірте ваші результати. Вони повинні виглядати таким чином (Рис.25).

В аші номери повинні відповідати цьому рисунку вище, якщо маркери відзначені в правильному порядку.
