7. Принципы построения модели idef0.

Основные элементы этого метода основываются на следующих концепциях:

• графическое представление блочного моделирования. Графика блоков и дуг SADT –диаграммы отображает функцию в виде блока, а интерфейсы входа-вы­хода представляются дугами, соответственно входящими в блок и выходящими из него. Взаимодействие блоков друг с другом описывается посредством интер­фейсных дуг, выражающих «ограничения», которые, в свою очередь, определя­ют, когда и каким образом функции выполняются и управляются;

• строгость и точность. Выполнение правил SADT  требует достаточной строгост­и и точности, не накладывая в то же время чрезмерных ограничений на действия аналитики. Правила SADT  включают: ограничение количества блоков на каждом уровне декомпозиции (правило 3-6 блоков), связность диаграмм (но­мера блоков), уникальность меток и наименований (отсутствие повторяющихся имен), синтакси­ческие правила для графики (блоков и дуг), разделение входов и управлений (пра­вило определения роли данных);

• отделение организации от функции, т.е. исключение влияния административ­ной структуры организации на функциональную модель.

8.

Вариант№7

1. – в, г, е

2. – б

3. – а !или б

4. – Это ограничения накладываемые на класс объектов препятствующих взаимозаменяемости различных классов

5. – Процесс аудита это такой процесс при котором происходит проверка всех требований, планов и условий договора

6. – Интерфейс должен взаимодействовать с пользователем на его «языке», быть логичным и последовательным. В интерфейсе должны быть справочные средства, помогающие пользователям при работе с системой, и средства восстановления после ошибок.

7. – Формирование иерархии функциональных диаграмм начинается с представления всей системы в виде блока и дуг, которые изображают интерфейсы с функциями вне системы. Затем этот блок, представляют как совокупность из нескольких блоков соединенных дугами. Данный процесс может повторяться неоднократно, разбивая создавшиеся блоки-подфункции на ещё несколько блоков.

8. Уровни

доступа

Учёт рабочего времени персонала

ФИО служащего

наработанных часов

плановых час ов

Администратор

Вариант №8

1.-а,г,д

2.-.ж

3.-в

4.Системные требования – детализированное описание системных функций и ограничений

5. Процесс обеспечения качества – обеспечивает гарантии того, что ПО и процессы его ЖЦ соответствуют заданным требованиям и утвержденным планам. Включает: подготовительную работу, обеспечение качества продукта, обеспечение качества процесса, обеспечение прочих показателей качества системы

6. Основные правила использования цветов в интерфейсах.

1.    Используйте ограниченное количество цветов.

2.    Используйте разные цвета для показа изменений системы.

3.    Для помощи пользователю используйте цветовое кодирование.

4.    Используйте цветовое кодирование последовательно и продуманно.

5.    Осторожно используйте дополняющие цвета.

7. Функциональная декомпозиция - это первая интеграция процесса моделирования, которая начинается после определения области моделирования. Функциональная декомпозиция позволяетобъединить и организовать диаграммы в иерархические структуры, в которых диаграммы наверху модели менее детализированы, чем диаграммы нижних уровней. Модель системы представляется в виде древовидной структуры диаграмм, где верхняя диаграмма является наиболее общей, а самые нижние наиболее детализированы. При функциональной декомпозиции отдается предпочтение подробному показу требуемых ограничений на функции системы, а не их последовательности.

.

Вариант №9

1.-б,г,е

2.-а

3.-а

4. Параллелизм – свойство объектов находиться в активном или пассивном со­стоя­нии и различать активные и пассивные объекты между собой.

5. Для объектно-ориентированного проектирования представляет интерес два типа отношений между объектами:

• Отношение использование/ связь, которое подразумевает возможность обмена сооб­щениями между объектами. В зависимости от того, как объект действует, он выполняет одну из трех ролей: actor (актер, деятель), объект, воздействующий на другие объекты, server (сервер), объект, подвергающий воздействию со стороны других объектов, agent (агент), объект, который может быть как (1) так и (2).

• Отношение включения/агрегации существует, когда один объект включает в себя другой объект. Т.е. один объект является элементом состояния другого объек­та. По отношению к таким объектам применяются термины сложный, составной, агрегированный. Между отношениями включения и использования существует взаимосвязь. Включение одних объектов в другие предпочтительнее в том плане, что при этом уменьшается число объектов, с которыми приходится оперировать на данном уровне описания. С другой стороны, использование одних объектов други­ми имеет преимущество, так как не возникает сильной зависимости между объек­тами, как в случае включения.

6 1)Пользователь должен иметь возможность производить поиск необходимых данных в справочнике по всему множеству досупных каталожных баз данных

2)Система должна предоставлять пользователю подходящее средство просмотра справочных данных

3)Каждый запрос должен быть снабжен уникальным идентификатором который копируется в формуляр пользователя для постоянного хранения

7. Первый подход называют функционально-модульным или структурным. В его основу положен принцип функциональной декомпозиции, при которой структура системы описывается в терминах иерархии ее функций и передачи информации между отдельными функциональными элементами. Второй, объектно-ориентированный подход использует объектную декомпозицию. При этом структура системы описывается в терминах объектов и связи между ними, а поведение системы описывается в терминах обмена сообщениями между объектами.

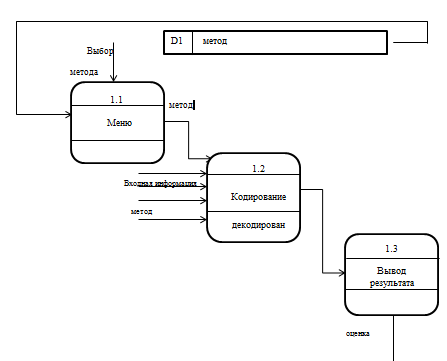

8.
