2.7 Разрезы
Разрезы делают для выявления конструкций здания или внутреннего вида помещений (интерьера). В первом случае разрезы называются конструктивными, во втором – архитектурными. В зависимости от положения секущей плоскости разрезы могут быть продольными или поперечными. Конструктивные разрезы делают чаще поперечными, а архитектурные – и теми, и другими.
Положение секущей плоскости или плоскостей отмечают на плане этажей штрихами и обозначают римскими цифрами, чтобы не перепутать с обозначением разбивочных осей. Например: разрез I – I.
Секущую плоскость обычно располагают так, чтобы в разрез попали оконные и дверные проемы, а также наиболее сложные в конструктивном отношении части здания.
На разрезе показывают конструкции фундаментов, пола первого этажа, междуэтажных и чердачного перекрытий, стропил, кровли, лестниц и других частей здания.

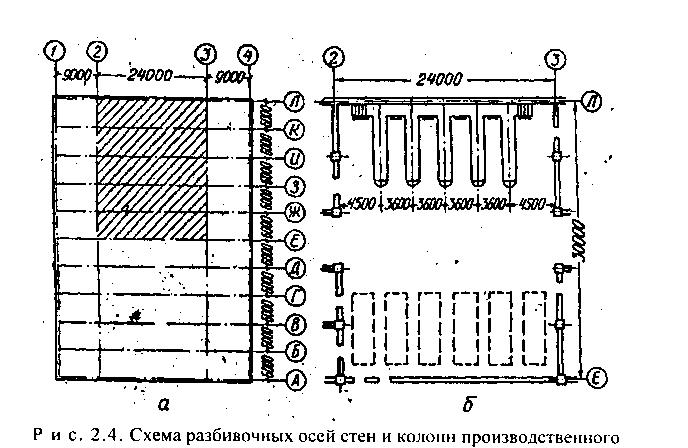

Рис. 2.4 Схема разбивочных осей стен и колонн производственного корпуса (а) и план зоны ТО-2 и ТР между осями 2 – 3 и Е –Л (б)
Попавшие в разрез конструкции зданий подробно не вычерчивают, а ограничивают только контуры конструкции (например, показывая междуэтажное перекрытие, ограничивают его двумя линиями в уровне пола и потолка нижнего помещения).
В стадии проектного задания разрезы вычерчивают обычно в том же масштабе, что и фасады. Размеры проставляют между осями стен и колонн, показывают размеры внутренних помещений и наиболее характерные отметки (подошвы фундамента, земли, пола, этажей, конька крыши и т.д.).
На рис. 2.4 приведены схема разбивочных осей стен и колонн производственного корпуса и план зоны ТО-2 и ТР, расположенной между продольными осями 2 – 3 (пролет 24 м) и поперечными осями Е – Л (продольный шаг колонн – 6 м).
11 Красной линией называется граница, отделяющая территорию или микрорайона от улицы.
