2.2.3. Фундаментні балки

Фундаментні балки укладають на спеціально заготовлені бетонні стовпики, які встановлюють на обріз фундаменту.

Прийняті фундаментні балки ФБ-1, висотою 400 мм та шириною 300 мм.

Для захисту фундаментних балок від деформацій та підлоги під промерзання вздовж стін балку з боків та знизу засипають шлаком. Верхню грань фундаментної балки розміщують на 30-50 мм нижче рівня підлоги приміщення.

Зверху фундаментної балки влаштовуємо гідроізоляцію із цементно-піщаного розчину. На поверхні землі вздовж фундаментних балок робимо мощення.

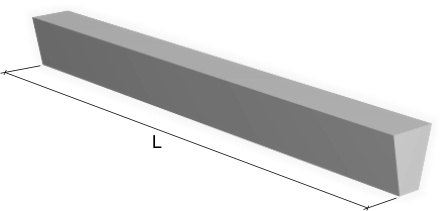

Рис.2.2.3 Фундаментна балка

Зазори між фундаментною балкою та колоною заповнюють бетоном.

2.2.4. Крокв’яні та підкрокв’яні конструкції

В прольотах шириною 18 м в якості несучої конструкції покриття використовуємо крокв’яні безрозкісні залізобетонні ферми. Ферми збирають із раніше зроблених лінійних елементів верхнього та нижнього поясів та решітки. З’єднання лінійних елементів між собою здійснюється зварюванням кінців арматури з встановленням стальних накладок з наступним бетонуванням швидкотверднучим бетоном.

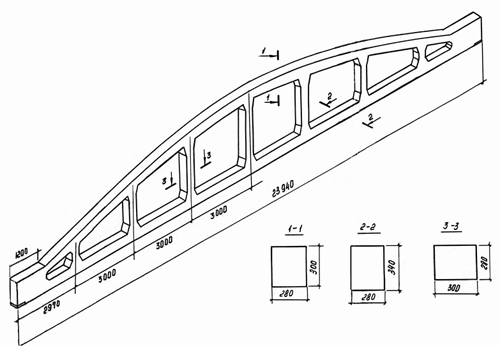

Рис.2.2.4.1 Кроквяна ферма

Ферми покриття з’єднують з колонами анкерними болтами, які випущені з колон та проходять крізь опорний лист, що приварений до балки.

В якості підкрокв’яних констукцій прийнято підкрокв’яні ферми довжиною 12 м та висотою 3000 мм.

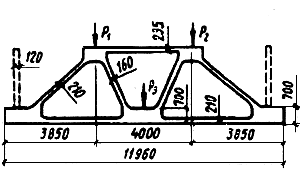

 Рис.2.2.4.2 Підкроквяна конструкція

2.2.5. Зовнішні стіни

Згідно з завданням прийняті навісні стінові панелі із керамзитобетону

( γ=600 кг/м³ ) товщиною 300 мм (див. Теплотехнічний розрахунок огороджуючої конструкції виробничої будівлі).

Стінові панелі кріплять до колон за допомогою гнучких анкерів діаметром 14 мм і довжиною 200 мм та спиранням панелей на опорні столики і заповненням в цьому місці віконного прорізу переплетами.

Торцеві стіни виробничої будівлі виконані із керамічної цегли (γ=1300 кг/м³). Зв’язок стін з колонами каркасу забезпечують за допомогою анкерів, які влаштовують по висоті через 1,2-2,4 м і виконують із круглої сталі діаметром 8-10 мм у вигляді Т-подібних елементів. Однією стороною анкер заводять в тіло стіни на 200-250 мм, а іншою кріплять зварюванням до закладних деталей залізобетонної колони.

2.2.6. Покриття

В даному проекті прийняті залізобетонні плити покриття висотою 300 мм.

На плити покриття влаштовуємо утеплюючий шар із керамзитобетону 120 мм. По утеплюючому шару укладаємо цементну стяжку, на яку згодом наклеюємо три шари руберойду на бітумній мастиці.

В місці перепаду висот між окремими прольотами будівлі влаштовуємо осадочний шов. В цьому випадку рулонний гідроізоляційний килим підіймаємо на висоту, не менш ніж 250 мм на спеціально зроблену для цього цегляну стінку.

2.2.7 Водовідведення.

Кількість воронок прийнята виходячі з вимог:

1. Площа водозабору не повинна перевищувати 1800м² на одну воронку (Шубін, табл. 34.2);

2. Відстань між воронками не повинна перевищувати 24м.

Водовідведення прийняте внутрішнє організоване, воронки розташовуються в єндовах. Прив’язка до повздовжньої осі – 450мм; до поперечної – 500 мм.
