1.5 Расчет производительности деаэраторов высокого давления и минимальному запасу питательной воды в баках.
Суммарная производительность деаэраторов выбирается по максимальному
расходу
питательной воды на котлы. При блочной
схеме, как правило, устанавливается
один деаэратор на каждый блок. Суммарный
запас питательной воды в баках основных
деаэраторов должен обеспечить работу
электростанций с поперечными связями
не менее 7 минут.
Расход питательной воды:
Dпв=4∙320=1280т/ч,
С учетом непрерывной продувки (αпр=1,1%), получаем суммарный расход питательной воды:
ΣDпв=1280+0,011*1280=1294т/ч.
Выбираем одну деаэрационную колонку КДП-1000 и одну – КДП-500

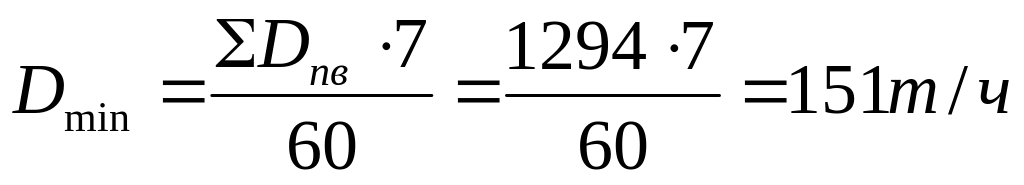

Определяем минимально необходимый запас воды в деаэраторных баках:
Выбираем деаэраторные баки БДП-100 и БДП-65, суммарной емкостью 165т/ч. По справочнику выбираем деаэраторы ДП-1000/100 и ДП-500/65.
1.6 Расчет сортаментов трубопроводов пара и воды роу.
Исходные данные:
Производительность по редуцируемому пару: 140 т/час
Параметры острого пара : Р=13,8 МПа Т=560°С
Параметры пара за РОУ : Р=1,4 МПа Т=320°С
Параметры воды на впрыск: Р=6 МПа Т=155°С
Схема РОУ:
Р=6
МПа D=140
т/ч
Т=155С Р=1,4 МПа
Р=13,8
МПа Т=560С
Т=320С
Расход пара за РОУ:
Dр=Dп+Dвп,
Dвп=Dp-Dп.

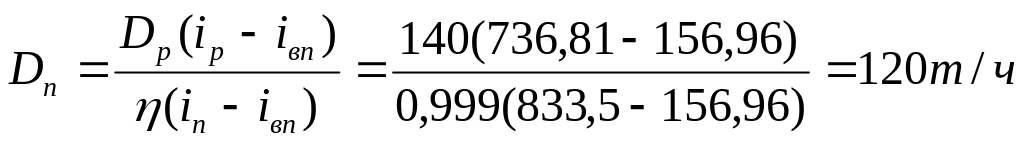

Таким образом, расход пара через РОУ:
Отсюда, Dвп=140-120=20т/ч.

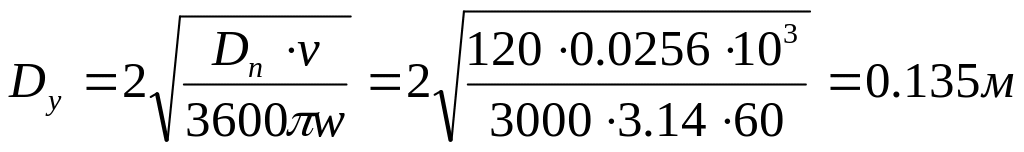

Определяем внутренний диаметр трубопроводов:
Исходя из Dу=150мм и P≤14МПа и t≥560 оС выбираем трубопровод 219×32 из Стали 15Х1МФ

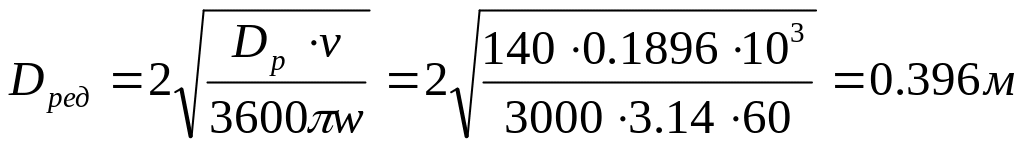

Определяем диаметр трубопровода по редуцируемому пару, исходя из параметров пара после РОУ и скорости в 60м/с:
Исходя из Dу=400мм и P≤2,2МПа и t≤425 оС выбираем трубопровод 426х9 из Стали 20.

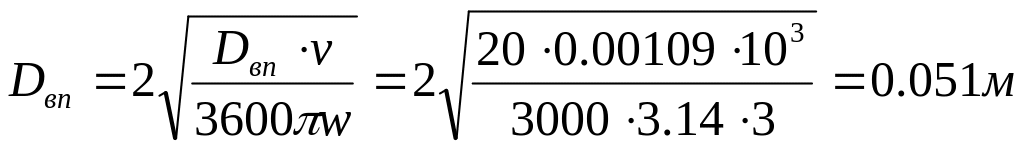

Определяем диаметр трубопровода впрыска:
Исходя из Dу=51мм и P≤24МПа и t<250 оС выбираем трубопровод 51х6 из Стали 15ГС.
Список используемой литературы
Выбор основного и вспомогательного оборудования тепловых электростанций: Практикум по дисциплине «Надежность теплоэнергетического оборудования ТЭС» / Уфимск. гос. авиац. техн.
ун-т; Сост. А. А. Пискунов. – Уфа, 2010. – 43 с.
Котельные установки и парогенераторы. Липов Ю.М. Третьяков Ю.М.
НИЦ «Регулярная и хаотическая динамика», 2003 592 стр.
Котельные установки и парогенераторы (конструкционные характеристики энергетических котельных агрегатов): Справочное пособие для курсового и дипломного проектирования студентов специальностей 1005 – "Тепловые электрические станции", 1007 – "Промышленная теплоэнергетика" / Сост. Е.А.Бойко, Т.И.Охорзина; КГТУ. Красноярск, 2003. 223 с.
