Подсчет объемов земляных работ.

1. Площадь срезки растительного слоя грунта:

2. Размер котлована понизу:

3. Размер котлована по верху:

4. Недобор грунта при разработке котлована экскаватором обусловлен требованием сохранения его естественной структуры в местах устройства фундаментов, где грунт дорабатывается вручную.

Объем котлована в плотном состоянии (в состоянии естественного залегания) с учётом недобора грунта экскаватором:

5. Объем одного фундамента

6. Объем всех фундаментов

где n-количество фундаментов

7. Объём зачистки дна котлована бульдозером

8. Объем ручной доработки котлована (под фундаментом — 5 см )

9. Объём перемещаемого грунта

10. Объем вывоза (фактический)

где

Кп.р. — коэффициент первоначального разрыхления =25%

Кост.р. — коэффициент остаточного разрыхления =5%

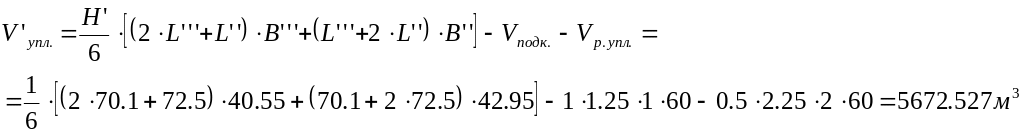

11. Объем обратной засыпки (фактический)

12. Объем уплотнения грунта

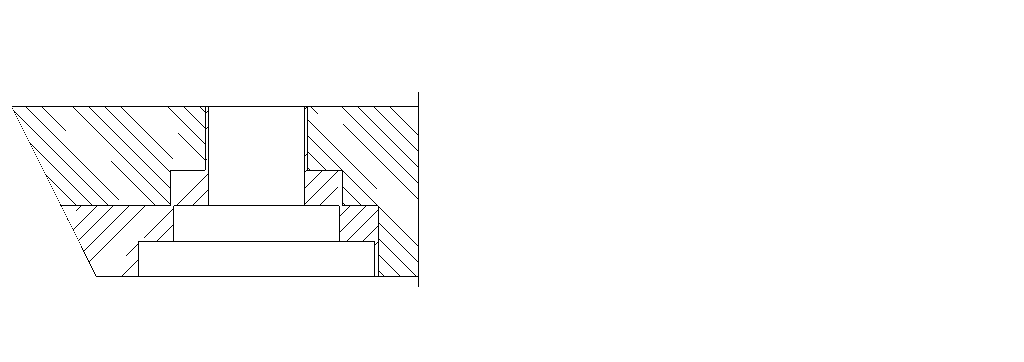

В области 1 грунт уплотняется механизированным способом:

1 1

2 2

В области 2 грунт уплотняется вручную:

-т.к. толщину уплотняемого слоя принимаем равной 0,2м

Объём земляных работ (в плотном состоянии)

Полный объём земляных работ, м3	Объём грунта на вывоз, м3	Объём грунта для обратной засыпки, м3	Объём грунта недобора, м3	Объём ручной доработки грунта, м3
1	2	3	4	5
6847,69	743.256	6104,43	284,255	23,316

Выбор способов и машин для разработки и перевозки грунта

Выбор способов разработки грунта, машин и механизмов для производства земляных работ зависит от объёма земляных работ, размеров котлована, вида грунта, условий выполнения процессов, характера разработки.

Для производства основной работы необходимо выбрать ведущую машину и к ней подобрать комплектующие механизмы для выполнения сопутствующих и вспомога­тельных работ. Количество и мощность машин должно быть подобраны так, чтобы их производительность соответствовала производительности ведущего механизма. Машины должны использоваться на всех видах работ, так чтобы в работе каждой машины не было простоев.

Выберем одноковшовый экскаватор с обратной лопатой. Котлован будем разрабатывать экскаватором ЭО-4321.

Показатель	Единица	Марка экскаватора
	измерения	ЭО-4321
Вместимость ковша	м3	0,65
Наибольшая глубина копания	м	5,5
Наибольшая высота выгрузки	"	5,6
Максимальный радиус копания	"	9
Мощность двигателя	кВт (л.с.)	59 (80)
Масса экскаватора	т	19,2

Выбранный экскаватор соответствует требованиям по минимальной глубине забоя приведенным в прил.7.

Определим размеры проходок.

Где Вт — ширина торцевой проходки

Rp — наибольший радиус резанья

Lп —длина рабочей передвижки

Rвт — наибольший радиус выгрузки

b — ширина отвала м

Определим ширину отвала.

Т.к. коэффициент откоса насыпи равен 1, то

Определим ширину торцевой проходки. Длину рабочей передвижки примем равной 1,5м.

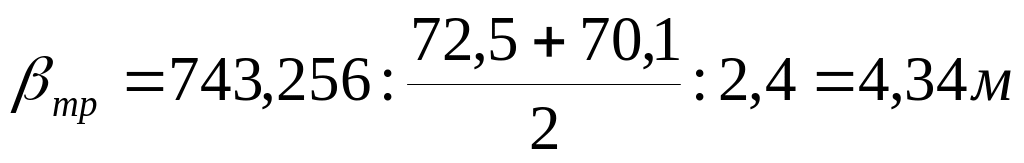

Грунт ,объём которого равен 743,256 м³, вывозимый за пределы площадки , будет вывозится при разработке первой боковой проходки. Найдём ширину проходки:

Осталось разработать:

Определим ширину боковой проходки:

ширина отвала равна 2м т.к. отвал перемещается бульдозером для временного складирования. Расстояние перемещения в среднем составляет 30м.

Выбор и расчёт транспортных средств для перевозки грунта.

Выбираем автосамосвал МАЗ-503Б с объёмом кузова 5 м³

Требуемое число автосамосвалов подбираем с учётом требования отсутствия простоя экскаватора и автосамосвала по формуле

где t_n - время погрузки, мин;

t_м - время маневра машины при погрузке и разгрузке, мин;

t_р - время разгрузки, мин;

V_cp - средняя скорость движения машины, км/ч;

L_тp — расстояние транспортирования грунта, км.

где n - количество ковшей, необходимое для погрузки одного самосва­ла;

V_Э - емкость ковша экскаватора, м³;

К_Н - коэффициент наполнения ковша разрыхленным грунтом;

П_Э - производительность экскаватора, м³/час.

где Q — грузоподъемность автосамосвала, т;

γ - объемная масса грунта в плотном теле, т/м³.

Принимаем 5 автосамосвалов МАЗ-503Б

Простой экскаватора исключён, простой автосамосвалов не превышает 5% от времени рабочего цикла.

Срезка растительного слоя грунта

Для данного типа работ используем бульдозер ДЗ-19

Наименование показателя	ДЗ-19
Тип отвала	Неповоротный
Длина отвала, м	3,03
Высота отвала, м	1,3
Управление	Гидравлическое
Мощность, кВт (л.с.)	79 (108)
Марка трактора	Т-100
Масса бульдозерного оборудования, т	1,53

Перемещение грунта отвала

Для данного типа работ используем бульдозер ДЗ-19.

Зачистка дна котлована бульдозером.

Для данного типа работ используем бульдозер ДЗ-19.

Обратная засыпка пазух

Для данного типа работ используем тот же бульдозер ДЗ-19 как и для срезки растительного слоя грунта.

Уплотнение грунта

Уплотнение производится механическим и ручным способом. Ручная трамбовка производится возле фундаментов и в местах, где не может пройти грунтоуплотняющая машина. Уплотнение производится послойно.

Механизированное уплотнение производить грунтоуплотняющей машиной ДУ-12Б
