КУРСОВАЯ РАБОТА ПО ТЕОРИИ ЭЛЕКТРИЧЕСКОЙ СВЯЗИ

«Исследование системы передачи дискретных сообщений»

Пояснительная записка на 24 листах

Студент гр. ПС-01_____________ Стерляхин Д. В.

Руководитель _____________ Николаев Б. И.

№ зачётной книжки 0520

Самара 2012 г.

Рецензия. Содержание:

Выбор варианта………………………………………………………………………..4-5

1. Структурная схема системы передачи……………………………………6-7

2. Исследование тракта кодер – декодер источника………………………7-12

3. Исследование тракта кодер – декодер канала…………………………12-15

4. Исследование тракта модулятор – демодулятор………………………15-19

5. Демонстрация работы системы передачи………………………………19-22

Выводы…………………………………………………………………………23

Литература……………………………………………………………………..24

Выбор варианта:

При выборе варианта используются 4 последние цифры номера студенческого билета: abcd.

a=0; b=5; c=2; d=0.

1. Выбор алгоритма кодирования источника

у₀=1 – код Шеннона-Фано.

2. Расчет вероятностей символов на выходе источника сообщений

Номер i	Символ ai	Вероятность p(ai)
0	а
1	б
2	в
3	г
4	д
5	е
6	з
7	и
8	к
9	л
10	м
11	н
12	о
13	п
14	р
15	с

3. Расчет скорости выдачи символов источником

симв/с.

4. Выбор вида модуляции

у₁=0 – АМ

5. Выбор вида канала

у₂=0 – гауссовский канал

6. Расчет коэффициента передачи канал

;

7. Расчет спектральной плотности мощности шума

Вт/Гц.

8. Расчет максимально допустимой вероятности ошибки на выходе демодулятора

9. Выбор текста передаваемого сообщения

Текст сообщения состоит из 8 символов источника: . Здесь - символ, имеющий наибольшую вероятность, - символ, имеющий следующую по величине вероятность после символа , - символ, имеющий следующую по величине вероятность после символа .

=а, =в, =м. Таким образом получилось: аваамвав.

10. Выбор номеров ошибочных разрядов

1. Структурная схема система передачи

Составить обобщенную структурную схему передачи дискретных сообщений, включающую в себя источник сообщений, кодер источника, кодер канала, модулятор, канал связи, демодулятор, декодер канала, декодер источника и получателя сообщений.

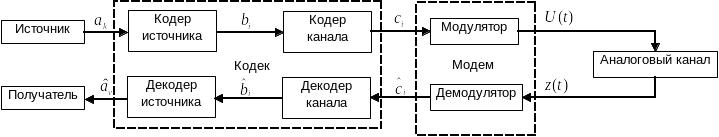

Рис. 1 Обобщенная структурная схема системы передачи дискретных сообщений.

- передаваемое сообщение; - кодовая комбинация на выходе кодера источника;

- кодовая комбинация на выходе кодера канала; - кодовая комбинация на входе декодера канала; - кодовая комбинация на входе декодера источника; u(t) – сигнал, поступающий в линию связи; z(t) – принятое колебание; - декодированное (восстановленное) сообщение.

Источником сообщений и получателем в одних системах связи может быть человек, в других – различного рода устройства (автомат, вычислительная машина и т.д.)

Каналом связи называется совокупность средств, обеспечивающих передачу сигнала от некоторой точки А системы до точки Б. Точки А и Б могут быть выбраны произвольно, лишь бы между ними проходил сигнал. Часто система связи, расположенная до точки А, является источникам сигнала для этого канала. Если сигналы, поступающие на вход канала и снимаемые с его выхода, являются дискретными, то канала называется дискретным.

Декодирование состоит в восстановлении сообщения по принимаемым кодовым символам. Устройство, осуществляющее кодирование и декодирование называют кодером и декодером. Как правило, это логические устройства.

Символы передаваемого сообщения обозначены буквой ; символы на выходе кодера источника обозначены , а на выходе кодера канала - . Сигнал, поступающий в линию связи обозначен , принятое колебание - . Оценка передаваемых кодовых символов обозначены , а кодовых символов - . Обозначения принятых сигналов, кодовых символов и восстановленного сообщения выбраны иными, чем передаваемых. Этим подчеркивается то обстоятельство, что из-за влияния помех принятый сигнал отличается от переданного, а восстановленное сообщение может не совпадать с исходным.

В современных системах передачи дискретных сообщений различают: кодеки и модемы. Кодеком называется устройство, преобразующее сообщение в код (кодер) и код в сообщение (декодер), а модемом – устройство, преобразующее код в сигнал (модулятор) и сигнал в код (демодулятор).

Канальные устройства (полосовые усилители передатчика и приемника, корректоры и т.п.) вместе с линией связи образуют непрерывный канал, а последний вместе с модемом – дискретный канал.
